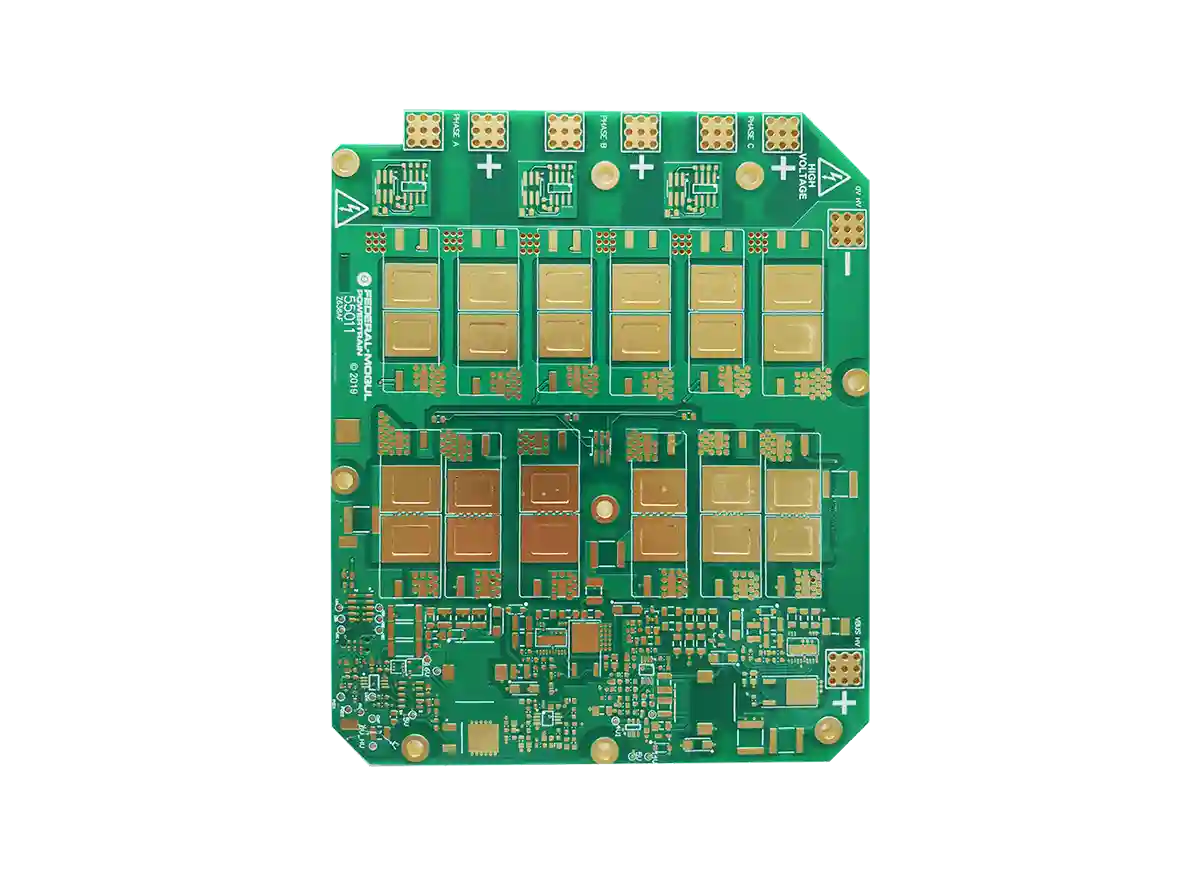

<h2>Įvadas: Kodėl Terminis Valdymas Yra Kritinis PCB Projektavimo Aspektas?</h2>
<p>Šiuolaikinė elektronika tampa vis galingesnė ir kompaktiškesnė. Mažesni korpusai, tankesnis komponentų išdėstymas ir didesnės galios schemos reiškia vieną dalyką – <strong>daugiau šilumos mažesniame plote</strong>. Neefektyvus terminis valdymas yra viena pagrindinių elektronikos gedimų priežasčių.</p>
<p>Statistika kalba pati:</p>
- 55% elektronikos gedimų tiesiogiai susiję su per aukšta darbine temperatūra (<a href="https://www.jedec.org/">JEDEC JEP122 standartas</a>)
- Kas 10°C temperatūros padidėjimas sumažina puslaidininkio tarnavimo laiką 2 kartus (Arrheniaus dėsnis)
- Tinkamai suprojektuotas terminis sprendimas gali sumažinti komponentų temperatūrą 20–40°C
- 85% aukštos galios PCB projektų reikalauja specialių terminių sprendimų
<blockquote>
<p>"Per 15 metų darbo su galios elektronikos ir LED projektais matau, kad terminis valdymas dažnai paliekamas paskutiniam etapui. Tai klaida, kuri brangiai kainuoja – perdizainavimas dėl perkaitimo gali atidėti projektą 4–8 savaitėmis ir padidinti kainą 30–50%." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<p>Šiame vadove rasite <strong>visas pagrindines terminio valdymo strategijas</strong> – nuo paprastų vario plokštumų iki pažangių sprendimų su metalinėmis PCB ir aktyviuoju aušinimu.</p>
<h2>Šilumos Perdavimo Pagrindai PCB Kontekste</h2>
<p>Prieš nagrinėjant konkrečias technikas, svarbu suprasti tris šilumos perdavimo mechanizmus:</p>
<table>
<thead>
<tr><th>Mechanizmas</th><th>Aprašymas</th><th>Svarba PCB</th></tr>
</thead>
<tbody>
<tr><td>**Laidumas (kondukcija)**</td><td>Šiluma perduodama per medžiagą tiesioginio kontakto būdu</td><td>**Pagrindinis** – per vario sluoksnius, vijas, PCB substratą</td></tr>
<tr><td>**Konvekcija**</td><td>Šiluma perduodama per skysčio ar dujų srautą</td><td>**Svarbus** – natūrali arba priverstinė ventiliacija</td></tr>
<tr><td>**Spinduliavimas**</td><td>Šiluma perduodama elektromagnetinėmis bangomis</td><td>**Mažareikšmis** – svarbus tik >100°C temperatūrose</td></tr>
</tbody>
</table>
<h3>Terminė Varža: Ką Reiškia Skaičiai?</h3>
<p>Terminė varža (θ, °C/W) – tai temperatūros padidėjimas viename vate galios. Kuo mažesnė terminė varža, tuo efektyvesnis šilumos išsklaidymas.</p>
<p><strong>Tipinės reikšmės:</strong>
- FR-4 substrato terminė varža: <strong>0.25–0.30 W/(m·K)</strong> – labai blogas šilumos laidininkas
- Vario terminė varža: <strong>385–400 W/(m·K)</strong> – puikus šilumos laidininkas
- Aliuminio substrato terminė varža: <strong>1.0–8.0 W/(m·K)</strong> – 4–30× geriau nei FR-4</p>
<h2>8 Pagrindinės Terminio Valdymo Technikos</h2>
<h3>1. Vario Plokštumos (Copper Planes)</h3>
<p><strong>Paprasčiausias ir pigiausias metodas.</strong> Didelės vario plokštumos (dažniausiai žemės arba maitinimo sluoksniai) veikia kaip šilumos sklaidos elementai, paskirstydamos šilumą per visą PCB paviršių.</p>
<p><strong>Praktiniai patarimai:</strong>
- Naudokite <strong>2 oz/ft² (70 µm) arba storesnį varį</strong> galios zonose
- Prijunkite šilumą generuojančius komponentus prie vidinių vario plokštumų
- Venkite izoliuotų vario "salų" – jos negali efektyviai skleisti šilumos
- Standartinis 1 oz varis padvigubina šilumos sklaidos gebą, palyginti su trasomis</p>
<h3>2. Terminės Vijos (Thermal Vias)</h3>
<p>Terminės vijos – tai maži vario padengti skylės, kurios <strong>perneša šilumą iš vieno PCB sluoksnio į kitą</strong>. Jos ypač efektyvios daugiasluoksnėse plokštėse, kur šilumą reikia perkelti nuo paviršinių komponentų į vidines vario plokštumas arba kitą plokštės pusę.</p>
<p><strong>Optimalūs parametrai:</strong>
- Skersmuo: <strong>0.3 mm</strong> – optimalus terminiam laidumui
- Atstumas tarp vijų: <strong>0.8–1.0 mm</strong> (centras iki centro)
- 10–20 vijų po vienu komponentu gali <strong>sumažinti temperatūrą 5–10°C</strong>
- Variu užpildytos vijos 2–3× efektyvesnės nei tuščios</p>
<p><strong>Kur naudoti:</strong>
- Po <a href="/paslaugos/bga-litavimas">BGA komponentais</a> su terminio pado
- Po galios tranzistoriais (MOSFET, IGBT)
- Po LED lustuose
- Bet kur, kur komponentas skleidžia >1W galios</p>
<h3>3. Radiatoriai (Heat Sinks)</h3>
<p>Radiatoriai padidina šilumos sklaidos paviršiaus plotą, leisdami efektyviau perduoti šilumą į aplinkinį orą. Dažniausiai gaminami iš aliuminio (200 W/m·K) arba vario (400 W/m·K).</p>
<p><strong>Pasirinkimo kriterijai:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Aliuminio radiatorius</th><th>Vario radiatorius</th></tr>
</thead>
<tbody>
<tr><td>**Terminis laidumas**</td><td>200 W/(m·K)</td><td>400 W/(m·K)</td></tr>
<tr><td>**Svoris**</td><td>Lengvas</td><td>3× sunkesnis</td></tr>
<tr><td>**Kaina**</td><td>€€</td><td>€€€€</td></tr>
<tr><td>**Tinkamumas**</td><td>Daugumai taikymų</td><td>Aukštos galios, ribota vieta</td></tr>
</tbody>
</table>
<h3>4. Terminės Sąsajos Medžiagos (TIM)</h3>
<p>Terminės sąsajos medžiagos užpildo mikroskopines oro tarpus tarp komponento ir radiatoriaus, žymiai sumažindamos terminę varžą.</p>
- Terminė pasta – geriausias laidumas (3–12 W/m·K), bet netvari
- Terminiai padai – patogūs, pakartotinai naudojami (1–6 W/m·K)
- Fazinio keitimo medžiagos – išsilydančios prie darbinės temperatūros, užpildančios visas tarpus
<h3>5. <a href="/paslaugos/metaline-pcb">Metalinio Pagrindo PCB (MCPCB)</a></h3>
<p>Metalinės plokštės naudoja aliuminio arba vario pagrindą vietoj FR-4, ženkliai pagerindamos šilumos sklaidą.</p>
<p><strong>Metalinės PCB privalumai:</strong>
- Terminė varža <strong>4–30× mažesnė</strong> nei FR-4
- Idealu <a href="/pramone/pramonine-automatika">LED apšvietimui</a>, galios elektronikai ir automobilių sistemoms
- Vienodo temperatūros pasiskirstymo užtikrinimas</p>
<p><strong>Tipiniai taikymai:</strong>
- LED šviestuvai ir apšvietimo sistemos
- <a href="/pramone/automobiliu-elektronika">Automobilių elektronika</a> (galios moduliai)
- Galios maitinimo šaltiniai
- Variklio valdymo moduliai</p>
<h3>6. Storas Varis (Heavy Copper)</h3>
<p>Storas varis (3–20 oz/ft²) naudojamas aukštos srovės ir aukštos galios taikymuose. Jis vienu metu sprendžia dvi problemas: <strong>didelės srovės pernešimą</strong> ir <strong>efektyvų šilumos išsklaidymą</strong>. Ilgose maitinimo trasose būtinai patikrinkite įtampos kritimą naudodami voltage drop calculator — net ir su storu variu, per ilga trasa gali sukelti nepakankamą maitinimo įtampą komponentams.</p>
<table>
<thead>
<tr><th>Vario storis</th><th>Tipinis taikymas</th><th>Srovės talpa (10mm trasė)</th></tr>
</thead>
<tbody>
<tr><td>1 oz (35 µm)</td><td>Standartinės schemos</td><td>~3.5 A</td></tr>
<tr><td>2 oz (70 µm)</td><td>Galios sekcijos</td><td>~6.0 A</td></tr>
<tr><td>4 oz (140 µm)</td><td>Galios elektronika</td><td>~10.0 A</td></tr>
<tr><td>10 oz (350 µm)</td><td>EV inverteriai, pramonė</td><td>~22.0 A</td></tr>
</tbody>
</table>
<h3>7. Komponenčių Išdėstymo Optimizavimas</h3>
<p>Teisingas komponentų išdėstymas – nemokama, bet labai efektyvi terminio valdymo priemonė:</p>
- Atskirite šilumą generuojančius komponentus – galios tranzistoriai, reguliatoriai ir didelės galios rezistoriai turi būti išskirstyti, ne sutelkti vienoje vietoje
- Temperatūrai jautrius komponentus (jutiklius, op-amp, nuorodų šaltinius) dėkite toliausiai nuo šilumos šaltinių
- Galios trasos veskite atskirai nuo signalo trasų
- Naudokite PCB kraštus – šiluma geriau sklinda link plokštės kraštų
<blockquote>
<p>"Komponentų išdėstymas yra nemokama optimizacija, bet ji turi būti padaryta dizaino pradžioje, o ne pabaigoje. Kartą turėjome klientą, kuris sutaupė €15,000 radiatoriams, tiesiog pertvarkydamas galios komponentų išdėstymą pagal mūsų terminio modeliavimo rekomendacijas." – **Hommer Zhao**</p>
</blockquote>
<h3>8. Aktyvus Aušinimas</h3>
<p>Kai pasyvūs metodai nepakanka, naudojamas aktyvus aušinimas:</p>
- Ventiliatoriai – priverstinė konvekcija gali sumažinti temperatūrą 30–40°C
- Skysčio aušinimas – efektyviausias metodas aukštos galios sistemoms
- Peltier elementai (TEC) – termoelektrinis aušinimas, kai reikia tikslios temperatūros kontrolės
<h2>Medžiagų Palyginimas Terminiam Valdymui</h2>
<table>
<thead>
<tr><th>Medžiaga</th><th>Terminis laidumas (W/m·K)</th><th>Kaina</th><th>Tipinis taikymas</th></tr>
</thead>
<tbody>
<tr><td>**Standartinė FR-4**</td><td>0.25–0.30</td><td>€</td><td>Standartinės schemos</td></tr>
<tr><td>**Aukštos Tg FR-4**</td><td>0.30–0.40</td><td>€€</td><td>Padidinta temperatūra</td></tr>
<tr><td>**Aliuminio MCPCB**</td><td>1.0–3.0</td><td>€€€</td><td>LED, galios elektronika</td></tr>
<tr><td>**Vario MCPCB**</td><td>380–400</td><td>€€€€€</td><td>Aukščiausios galios</td></tr>
<tr><td>**Keramika (AlN)**</td><td>170–230</td><td>€€€€€€</td><td>Kosmoso, karinė pramonė</td></tr>
<tr><td>**<a href="/paslaugos/auksto-daznio-pcb">Rogers medžiagos</a>**</td><td>0.50–0.80</td><td>€€€€</td><td>RF + terminis valdymas</td></tr>
</tbody>
</table>
<blockquote>
<p>"90% klientų projektų galima efektyviai atvėsinti su standartine FR-4 ir tinkamu vario dizainu. Metalinę PCB rekomenduojame tik kai galios tankis viršija 5 W/cm² arba kai aplinkos temperatūra aukštesnė nei 60°C." – **Hommer Zhao**</p>
</blockquote>
<h2>Terminės Simuliacijos: Prieš Gamybą Patikrinkite Dizainą</h2>
<p>Šiuolaikinės EDA priemonės leidžia atlikti terminę analizę prieš gamybą:</p>
- Ansys Icepak – detalus CFD (skaičiuojamosios skysčių dinamikos) modeliavimas
- Cadence Celsius – integruota terminė analizė su PCB dizaino aplinka
- Altium Designer + SimLab – terminė simuliacija tiesiogiai iš PCB layout
- COMSOL Multiphysics – pažangi daugiafizinė simuliacija
<p><strong>Kada būtina simuliuoti?</strong>
- Galios tankis >2 W/cm²
- Aplinkos temperatūra >50°C
- Ventiliacijos apribojimas (uždari korpusai)
- Saugos kritiniai taikymai (<a href="/pramone/medicinos-iranga">medicinos įranga</a>, automobiliai)</p>
<h2>5 Dažniausios Terminio Projektavimo Klaidos</h2>
<h3>1. Terminių Vijų Trūkumas Po Galios Komponentais</h3>
Daugelis dizainerių nepakankamai naudoja termines vijas. Po kiekvienu komponentu, skleidžiančiu >1W, turėtų būti mažiausiai 8–12 terminių vijų.
<h3>2. Per Mažos Vario Plokštumos</h3>
Vario plokštuma turi būti pakankamai didelė, kad efektyviai paskleidžtų šilumą. Bendra taisyklė: plokštumos plotas turėtų būti bent **10× didesnis** nei komponento terminio pado plotas.
<h3>3. Terminių Padų Neprijungimas Prie Vidinių Sluoksnių</h3>
Jei šilumą generuojantis komponentas turi terminį padą (thermal pad), jis **privalo būti sujungtas** su vidinėmis vario plokštumomis per termines vijas.
<h3>4. Šilumos Šaltinių Sutelkimas Vienoje Vietoje</h3>
Keli galios komponentai vienoje vietoje sukuria terminius "karštus taškus". Paskirstykite juos per visą plokštės plotą.
<h3>5. Aplinkos Sąlygų Ignoravimas</h3>
PCB veikianti uždarame korpuse be ventiliacijos turi visiškai kitokius terminius reikalavimus nei atvira plokštė laboratorijoje. Visada projektuokite blogiausiam scenarijui.
<h2>DUK (Dažnai Užduodami Klausimai)</h2>
<h3>Kokia maksimali darbinė temperatūra FR-4 plokštei?</h3>
Standartinė FR-4 (Tg 130–140°C) stabiliai veikia iki **110°C**. Aukštos Tg FR-4 (Tg 170–180°C) – iki **140°C**. Viršijus Tg temperatūrą, PCB pradeda deformuotis ir gali prarasti mechaninį stabilumą.
<h3>Kiek terminių vijų reikia po BGA komponentu?</h3>
Rekomenduojama 1 terminė vija kas **1–2 mm²** terminio pado ploto. Pavyzdžiui, 10×10 mm terminiam padui reiktų 25–50 terminių vijų. Tikslus skaičius priklauso nuo skleidžiamos galios.
<h3>Ar metalinė PCB visada geriau nei FR-4?</h3>
Ne. Metalinė PCB yra geresnė terminiam valdymui, bet 3–5× brangesnė ir riboja <a href="/paslaugos/daugiasluoksne-pcb">daugiasluoksnes</a> konfigūracijas. Jei galios tankis mažesnis nei 2 W/cm², gerai suprojektuota FR-4 su terminėmis vijomis dažnai pakanka.
<h3>Kaip išmatuoti PCB temperatūrą gamybos metu?</h3>
Trys pagrindiniai metodai: **termovizinė kamera** (greičiausias, viso paviršiaus vaizdas), **termoporos** (tiksliausias, lokalus matavimas), **IR termometrai** (greitas taškiniai matavimai). Testavimo paslaugos apima terminę analizę.
<h3>Ar ventiliatorius visada reikalingas aukštos galios PCB?</h3>
Ne visada. Pirmiausia optimizuokite pasyvų aušinimą (vario plokštumos, terminės vijos, radiatoriai). Ventiliatoriaus reikia tik kai pasyvus aušinimas nepakankamas – dažniausiai kai bendra sistemos galia viršija 20–30W uždarame korpuse.
<h3>Kuo skiriasi "thermal pad" ir "thermal via"?</h3>
**Thermal pad** (terminis padas) – tai komponento apačioje esantis metalinis paviršius, skirtas šilumos perdavimui į PCB. **Thermal via** (terminė vija) – tai skylė PCB, perkelianti šilumą iš pado į vidines sluoksnius ar kitą plokštės pusę.
