<h2>Įvadas: Kodėl Vijų Pasirinkimas Yra Svarbus?</h2>
<p>Vijos (angl. *vias*) yra vienas svarbiausių PCB elementų – jos jungia elektrinius signalus tarp skirtingų plokštės sluoksnių. Paprastame dvipusiame PCB pakanka paprastų prasmeigtų vijų, tačiau šiuolaikinė elektronika – 5G moduliai, medicininiai implantuojami prietaisai, automobilių ADAS sistemos – reikalauja pažangesnių sprendimų.</p>
<p>Neteisingas vijų tipo pasirinkimas gali lemti:</p>
- Perteklinį sluoksnių skaičių – ir 30–50% didesnę gamybos kainą
- Signalo vientisumo problemas – atspindžius, triukšmą, vėlinimą
- Gamybos defektus – nepakankamą galvaninimą, plyšius terminių ciklų metu
- Neoptimalų plokštės dydį – kai galima sumažinti 40–60% naudojant tinkamas vijas
<blockquote>
<p>"Per 15 metų darbo su PCB projektais matau, kad vijų pasirinkimas dažnai paliekamas automatiniam maršrutizavimui. Tai klaida – sąmoningas vijų planavimas gali sutaupyti ir pinigų, ir laiko." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<p>Šiame vadove aptarsime <strong>4 pagrindinius vijų tipus</strong>, jų privalumus, trūkumus, kainas ir praktines taikymo rekomendacijas.</p>
<h2>4 Pagrindiniai PCB Vijų Tipai</h2>
<h3>1. Prasmeigtos Vijos (Through-Hole Vias)</h3>

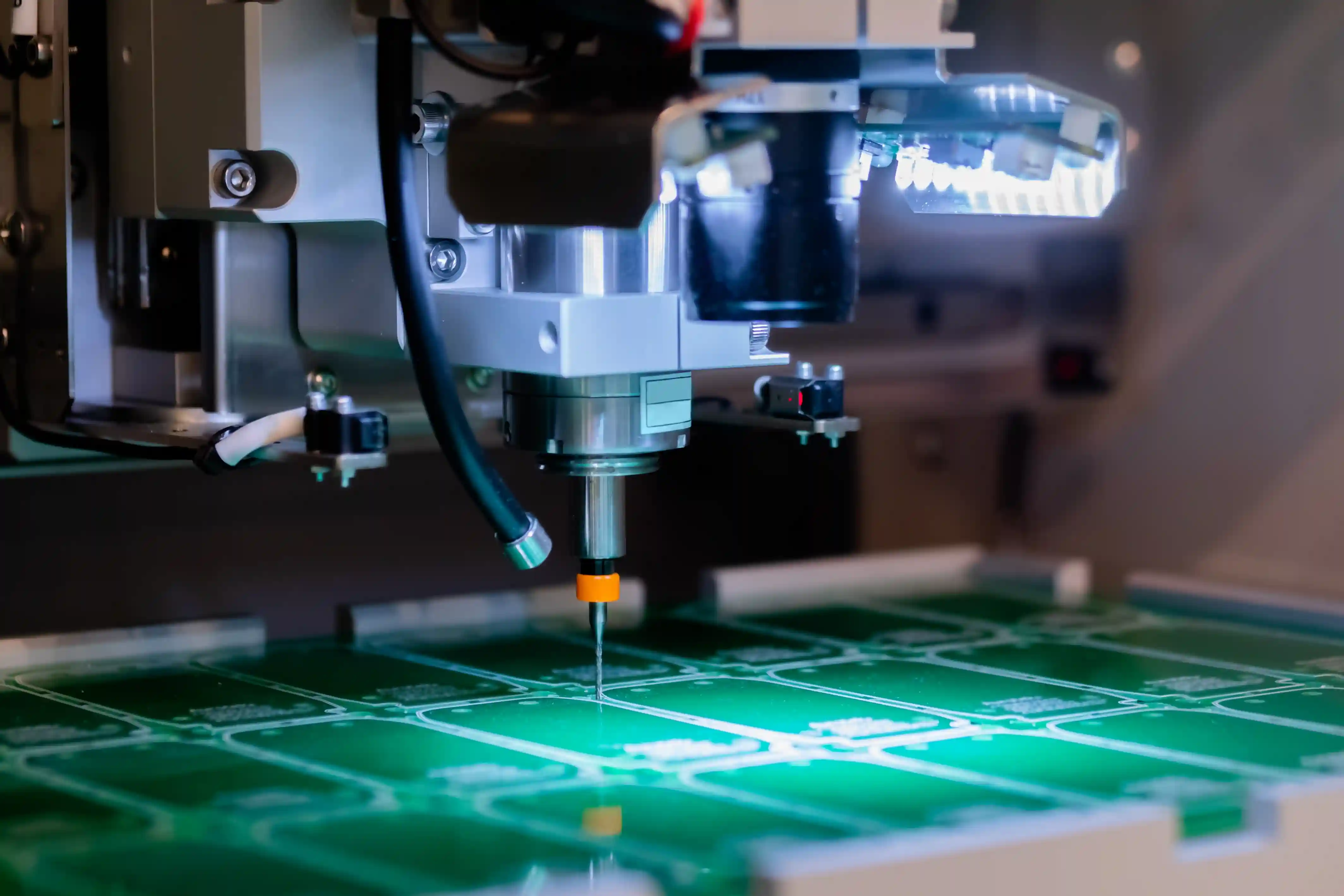

<p>Prasmeigtos vijos yra <strong>paprasčiausias ir labiausiai paplitęs</strong> vijų tipas. Skylė mechaniškai gręžiama per visą plokštės storį ir padengta variu, jungiant visus sluoksnius nuo viršaus iki apačios.</p>
<p><strong>Pagrindinės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Gręžimo tipas</td><td>Mechaninis (CNC)</td></tr>
<tr><td>Minimalus skersmuo</td><td>0.2–0.3 mm (8–12 mil)</td></tr>
<tr><td>Jungia</td><td>Visus sluoksnius</td></tr>
<tr><td>Aspekto santykis</td><td>Iki 10:1 (standartinis 8:1)</td></tr>
<tr><td>Kaina</td><td>Bazinė – pigiausias vijų tipas</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- Mažiausia gamybos kaina
- Aukštas patikimumas ir mechaninis stiprumas
- Visi PCB gamintojai gali pagaminti
- Puikus galvaninimas dėl didelio skersmens</p>
<p><strong>Trūkumai:</strong>
- Užima vietą <strong>visuose sluoksniuose</strong> – net tuose, kur jungtis nereikalinga
- Riboja maršrutizavimo tankį vidiniuose sluoksniuose
- Didesnis parazitinis talpumas ir induktyvumas
- Netinka smulkio žingsnio BGA komponentams</p>
<p><strong>Kada naudoti:</strong>
- Standartinės <a href="/paslaugos/pcb-gamyba">daugiasluoksnės PCB</a> iki 8–10 sluoksnių
- Pramoniniai valdikliai, maitinimo elektronika
- Through-hole komponentų montavimas
- Prototipai ir mažos serijos, kai kaina svarbi</p>
<h3>2. Aklosios Vijos (Blind Vias)</h3>
<p>Aklosios vijos jungia <strong>išorinį sluoksnį su vienu ar daugiau vidinių sluoksnių</strong>, bet neprasmeigtos per visą plokštę. Pavyzdžiui, 8 sluoksnių plokštėje akloji vija gali jungti sluoksnį 1 su sluoksniais 2–3.</p>
<p><strong>Pagrindinės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Gręžimo tipas</td><td>Mechaninis arba lazerinis</td></tr>
<tr><td>Minimalus skersmuo</td><td>0.1–0.15 mm (4–6 mil)</td></tr>
<tr><td>Jungia</td><td>Išorinį + vidinius sluoksnius</td></tr>
<tr><td>Aspekto santykis</td><td>Iki 1:1 (mikrovijoms)</td></tr>
<tr><td>Kaina</td><td>+15–30% lyginant su prasmeigtomis</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- Atlaisvina vietą vidiniuose sluoksniuose ir priešingoje plokštės pusėje
- Leidžia sumažinti bendrą sluoksnių skaičių
- Geresnis signalo vientisumas – trumpesni vijų kanalai
- Būtinos BGA fanout maršrutizavimui</p>
<p><strong>Trūkumai:</strong>
- Reikalauja nuoseklaus laminavimo (sequential lamination) proceso
- Sudėtingesnis gamybos procesas ir ilgesnis pristatymo laikas
- Ne visi gamintojai gali pagaminti aukštos kokybės akląsias vijas
- Sunkesnis kokybės tikrinimas – skylė matoma tik iš vienos pusės</p>
<p><strong>Kada naudoti:</strong>
- <a href="/paslaugos/hdi-pcb">HDI plokštės</a> su aukštu komponentų tankiu
- BGA komponentai su žingsniu ≤0.8 mm
- Kai reikia sumažinti sluoksnių skaičių ir plokštės dydį
- Aukšto dažnio projektai, kur vijų induktyvumas kritiškas</p>
<h3>3. Palaidotos Vijos (Buried Vias)</h3>
<p>Palaidotos vijos jungia <strong>tik vidinius sluoksnius</strong> – jos visiškai nematomos nei nuo viršaus, nei nuo apačios. Pavyzdžiui, 6 sluoksnių plokštėje palaidota vija gali jungti sluoksnius 2 ir 5.</p>
<p><strong>Pagrindinės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Gręžimo tipas</td><td>Mechaninis (prieš laminavimą)</td></tr>
<tr><td>Minimalus skersmuo</td><td>0.15–0.3 mm (6–12 mil)</td></tr>
<tr><td>Jungia</td><td>Tik vidinius sluoksnius</td></tr>
<tr><td>Aspekto santykis</td><td>Standartinis 8:1</td></tr>
<tr><td>Kaina</td><td>+20–40% lyginant su prasmeigtomis</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- Abu išoriniai sluoksniai lieka laisvi komponentams ir maršrutizavimui
- Maksimalus erdvės panaudojimo efektyvumas
- Geras signalo vientisumas – signalai lieka vidiniuose sluoksniuose
- Sumažinta elektromagnetinė spinduliuotė (EMI)</p>
<p><strong>Trūkumai:</strong>
- <strong>Brangiausia</strong> mechaninio gręžimo vijų rūšis
- Reikalauja nuoseklaus laminavimo ir kelių gręžimo etapų
- Ilgesnis gamybos laikas (papildomi 3–5 darbo dienomis)
- Kokybės kontrolė sudėtingesnė – negalima vizualiai patikrinti</p>
<blockquote>
<p>"Palaidotos vijos – tai įrankis, kurį naudojame, kai kiekvienas sluoksnis turi būti maksimaliai efektyvus. Jos ypač naudingos 10+ sluoksnių plokštėse, kur maršrutizavimo tankis yra kritinis." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<p><strong>Kada naudoti:</strong>
- Sudėtingos 8–16+ sluoksnių plokštės su ribotu plokštės dydžiu
- Kai abu išoriniai sluoksniai reikalingi komponentams
- Telekomunikacijų ir serverių plokštės
- Kai reikia izoliuoti signalus nuo išorinių sluoksnių (EMI prevencija)</p>
<h3>4. Mikrovijos (Microvias)</h3>
<p>Mikrovijos – tai labai mažos, <strong>lazeriu gręžiamos vijos</strong> (skersmuo ≤150 µm / 6 mil), jungiančios du gretimus sluoksnius. Jos yra <a href="/paslaugos/hdi-pcb">HDI technologijos</a> pagrindas ir leidžia pasiekti aukščiausią komponentų tankį.</p>
<p><strong>Pagrindinės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Gręžimo tipas</td><td>Lazerinis (CO2 arba UV)</td></tr>
<tr><td>Skersmuo</td><td>0.075–0.15 mm (3–6 mil)</td></tr>
<tr><td>Jungia</td><td>2 gretimus sluoksnius</td></tr>
<tr><td>Aspekto santykis</td><td>≤1:1 (optimalus 0.75:1)</td></tr>
<tr><td>Kaina</td><td>+25–50% bazinės plokštės kainos</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- <strong>Mažiausias galimas vijų dydis</strong> – atlaisvina maksimalią erdvę
- Puikus signalo vientisumas – minimali parazitinė talpa ir induktyvumas
- Galimybė naudoti via-in-pad technologiją
- Galima statyti (stacked) arba nukelti (staggered) per kelis sluoksnius
- Mažesnis gamybos defektų kiekis nei mechaniškai gręžtose vijose</p>
<p><strong>Trūkumai:</strong>
- Reikalauja brangios lazerinės gręžimo įrangos
- Jungia tik 2 gretimus sluoksnius (nebent naudojamos stacked konfigūracijos)
- Aukšti kokybės reikalavimai – reikia X-ray tikrinimo
- Ilgesnis gamybos procesas</p>
<p><strong>Kada naudoti:</strong>
- Smulkaus žingsnio BGA (≤0.5 mm pitch) fanout
- Išmaniosios elektronikos plokštės (telefonai, dėvima įranga)
- <a href="/pramone/medicinos-iranga">Medicininiai implantuojami prietaisai</a>
- RF/aukšto dažnio aplikacijos, kur vijų parazitiškumas kritiškas</p>
<h2>Visų Vijų Tipų Palyginimo Lentelė</h2>
<table>
<thead>
<tr><th>Parametras</th><th>Prasmeigta</th><th>Akloji</th><th>Palaidota</th><th>Mikrovija</th></tr>
</thead>
<tbody>
<tr><td>**Skersmuo**</td><td>0.2–0.5 mm</td><td>0.1–0.3 mm</td><td>0.15–0.3 mm</td><td>0.075–0.15 mm</td></tr>
<tr><td>**Gręžimas**</td><td>Mechaninis</td><td>Mech./Lazerinis</td><td>Mechaninis</td><td>Lazerinis</td></tr>
<tr><td>**Jungia sluoksnius**</td><td>Visus</td><td>Išorinį + vidinius</td><td>Tik vidinius</td><td>2 gretimus</td></tr>
<tr><td>**Kainų priedas**</td><td>Bazinė</td><td>+15–30%</td><td>+20–40%</td><td>+25–50%</td></tr>
<tr><td>**Gamybos laikas**</td><td>Standartinis</td><td>+2–3 dienos</td><td>+3–5 dienos</td><td>+2–4 dienos</td></tr>
<tr><td>**Signalo kokybė**</td><td>Gera</td><td>Labai gera</td><td>Labai gera</td><td>Puiki</td></tr>
<tr><td>**Erdvės efektyvumas**</td><td>Žemas</td><td>Aukštas</td><td>Aukštas</td><td>Aukščiausias</td></tr>
<tr><td>**Gamintojų prieinamumas**</td><td>Visi</td><td>Daugelis</td><td>Mažiau</td><td>Specializuoti</td></tr>
</tbody>
</table>
<h2>Pažangios Vijų Konfigūracijos</h2>
<h3>Stacked Vias (Viena ant Kitos)</h3>
<p>Stacked konfigūracija – kai mikrovijos sudėtos vertikaliai viena ant kitos per kelis sluoksnius. Pavyzdžiui, mikrovija iš sluoksnio 1→2 ir kita iš 2→3, suformuojant vieną vertikalų kanalą.</p>
<p><strong>Svarbu žinoti:</strong>
- Reikalauja variu užpildytų vijų (copper-filled)
- Kaina padidėja +30–50% lyginant su paprastomis mikrovijomis
- Rekomenduojama ne daugiau kaip 2–3 stacked lygiai
- Naudojama smulkiausio žingsnio BGA escape routing</p>
<h3>Staggered Vias (Nukeltos)</h3>
<p>Staggered konfigūracija – kai mikrovijos tarp gretimų sluoksnių yra <strong>horizontaliai pastolintos</strong>, ne viena po kita. Tai sumažina mechaninio streso koncentraciją.</p>
<p><strong>Privalumai prieš stacked:</strong>
- Mažesnis lūžio rizikos lygis terminių ciklų metu
- Paprastesnis gamybos procesas
- Nereikalauja variu užpildytų vijų
- Rekomenduojama IPC-2226 standarte kaip pirmas pasirinkimas</p>
<h3>Via-in-Pad</h3>
<p>Via-in-pad technologija – kai vija gręžiama <strong>tiesiogiai komponento litavimo pade</strong>. Tai ypač svarbu smulkaus žingsnio BGA komponentams.</p>
<p><strong>Reikalavimai:</strong>
- Vija turi būti <strong>užpildyta variu ir nušlifuota</strong> (cap plated)
- Tuščia arba dengta vija pade sukels litavimo defektus (tuštumas)
- Kaina: +€0.03–0.08 už vieną vija-in-pad skylę</p>
<h2>Kainos ir Biudžeto Planavimas</h2>
<p>Vijų tipo pasirinkimas tiesiogiai veikia PCB gamybos kainą. Štai praktinis pavyzdys:</p>
<p><strong>Projektas:</strong> 100×80 mm plokštė, 500 vijų, 1000 vnt serija</p>
<table>
<thead>
<tr><th>Vijų konfigūracija</th><th>Sluoksniai</th><th>Kaina/vnt</th><th>Bendra kaina</th><th>Pastaba</th></tr>
</thead>
<tbody>
<tr><td>Tik prasmeigtos</td><td>8</td><td>~€9.50</td><td>~€9,500</td><td>Standartinis procesas</td></tr>
<tr><td>Prasmeigtos + aklosios</td><td>6</td><td>~€8.80</td><td>~€8,800</td><td>Sutaupomi 2 sluoksniai</td></tr>
<tr><td>Prasmeigtos + palaidotos</td><td>8</td><td>~€12.50</td><td>~€12,500</td><td>Nuoseklus laminavimas</td></tr>
<tr><td>HDI su mikrovijomis</td><td>6</td><td>~€11.00</td><td>~€11,000</td><td>HDI 1+4+1</td></tr>
</tbody>
</table>
<blockquote>
<p>"Dažnai klientai mano, kad mikrovijos visada brangesnės. Tačiau jei mikrovijos leidžia sumažinti sluoksnių skaičių nuo 8 iki 6 – bendra kaina gali net sumažėti. Svarbu skaičiuoti bendrą projektą, ne tik vijų kainą." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<p><strong>Patarimas:</strong> Naudokite mūsų <a href="/irankiai/pcb-kainos-skaiciuokle">PCB kainos skaičiuoklę</a> tiksliam kainų palyginimui su skirtingomis vijų konfigūracijomis.</p>
<h2>Projektavimo Rekomendacijos</h2>
<h3>1. Aspekto Santykio Taisyklės</h3>
<p>Aspekto santykis = plokštės storis / vijos skersmuo. Didžiausias leistinas santykis priklauso nuo vijų tipo:</p>
<table>
<thead>
<tr><th>Vijų tipas</th><th>Max aspekto santykis</th><th>Pavyzdys</th></tr>
</thead>
<tbody>
<tr><td>Prasmeigta</td><td>10:1 (rekomenduojama 8:1)</td><td>1.6 mm plokštė → min 0.2 mm skylė</td></tr>
<tr><td>Akloji</td><td>1:1 (rekomenduojama 0.75:1)</td><td>0.2 mm gylis → min 0.2 mm skylė</td></tr>
<tr><td>Mikrovija</td><td>1:1 (optimalus 0.75:1)</td><td>0.1 mm gylis → min 0.1 mm skylė</td></tr>
</tbody>
</table>
<h3>2. Terminių Vijų Naudojimas</h3>
<p>Terminės vijos po galios komponentais yra efektyviausias būdas perkelti šilumą į vidines vario plokštumas. Daugiau apie tai – mūsų terminio valdymo vadove.</p>
<h3>3. Via Annular Ring</h3>
<p>Minimalus annular ring plotis (vario žiedas aplink skylę):
- Standartinėms vijoms: ≥0.125 mm (5 mil)
- Mikrovijoms: ≥0.05 mm (2 mil)
- IPC Class 2 reikalauja ≥0.05 mm annular ring po gręžimo</p>
<h3>4. Atstumas Tarp Vijų</h3>
- Minimalus atstumas tarp vijų centrų: 2× vijos skersmuo + gamintojo tolerancija
- Mikrovijoms: ≥0.35 mm centras iki centro
- Vijų ir trasos atstumas: ≥0.15 mm (standartinis), ≥0.1 mm (HDI)
<h2>DUK: Dažniausiai Užduodami Klausimai</h2>
<p><strong>Ar galiu naudoti akląsias ir palaidotas vijas toje pačioje plokštėje?</strong></p>
<p>Taip, tai yra įprasta praktika daugiasluoksnėse HDI plokštėse. Pavyzdžiui, 10 sluoksnių plokštė gali turėti akląsias vijas (1→2, 1→3), palaidotas vijas (3→8) ir prasmeigtas vijas – viskas vienoje plokštėje. Tačiau kiekvienas papildomas vijų tipas prideda gamybos etapų ir kainos.</p>
<p><strong>Koks minimalus mikrovijos skersmuo, kurį galite pagaminti?</strong></p>
<p>Standartinis minimalus mikrovijos skersmuo yra 0.1 mm (4 mil) su lazeriu. Pažangūs HDI gamintojai gali pasiekti 0.075 mm (3 mil). Mažesni skersmenys reikalauja UV lazerio, kuris yra brangesnis nei CO2 lazeris. <a href="/kontaktai">Kreipkitės</a> dėl savo projekto galimybių įvertinimo.</p>
<p><strong>Ar via-in-pad visada reikalauja variu užpildytų vijų?</strong></p>
<p>Taip, via-in-pad <strong>privalo</strong> būti užpildyta variu ir nušlifuota (VIPPO – Via-In-Pad Plated Over). Tuščia vija litavimo pade sukels alavo nutekėjimą į skylę, formuojant tuštumas (voids), kurios sumažina litavimo jungtis patikimumą. Tai ypač kritiškai svarbu <a href="/paslaugos/bga-litavimas">BGA komponentams</a>.</p>
<p><strong>Kiek mikrovijos gali sumažinti sluoksnių skaičių?</strong></p>
<p>Praktikoje mikrovijos gali sumažinti sluoksnių skaičių <strong>2–4 sluoksniais</strong>. Pavyzdžiui, 8 sluoksnių plokštė su prasmeigtomis vijomis dažnai gali būti pakeista 6 sluoksnių HDI (1+4+1) arba net 4 sluoksnių HDI (2+0+2) su stacked mikrovijomis. Tai kompensuoja didesnę HDI vijų kainą.</p>
<p><strong>Kaip pasirinkti tinkamą vijų tipą savo projektui?</strong></p>
<p>Pradėkite nuo paprasčiausio varianto – prasmeigtų vijų. Jei maršrutizavimas nepatenkinamas dėl erdvės trūkumo, pereinite prie aklųjų vijų. Jei BGA komponentų žingsnis ≤0.5 mm – mikrovijos būtinos. Naudokite mūsų <a href="/irankiai/pcb-kainos-skaiciuokle">PCB kainos skaičiuoklę</a> kainų palyginimui.</p>
<p><strong>Ar palaidotos vijos pagerina signalo vientisumą?</strong></p>
<p>Taip. Palaidotos vijos turi mažesnę parazitinę talpą nei prasmeigtos, nes jos nekirto visų sluoksnių. Tai ypač svarbu aukšto dažnio projektuose (>1 GHz), kur vijų stub efektas gali sukelti signalo atspindžius ir degradaciją.</p>
<h2>Išvados: Kaip Pasirinkti Tinkamą Vijų Tipą?</h2>
<p>Vijų tipo pasirinkimas – tai kompromisas tarp <strong>kainos, erdvės efektyvumo ir gamybos sudėtingumo</strong>:</p>
- Prasmeigtos vijos – pirmas pasirinkimas paprastoms plokštėms iki 6–8 sluoksnių
- Aklosios vijos – kai reikia atlaisvinti erdvę vidiniuose sluoksniuose arba BGA fanout
- Palaidotos vijos – sudėtingoms daugiasluoksnėms plokštėms su maksimaliu tankiu
- Mikrovijos – HDI projektams su smulkaus žingsnio BGA ir aukščiausiu tankiu
<p>Naudokite mūsų <a href="/irankiai/pcb-kainos-skaiciuokle">PCB kainos skaičiuoklę</a> apskaičiuoti tikslią kainą su skirtingomis vijų konfigūracijomis, arba <a href="/kontaktai">susisiekite su mūsų inžinieriais</a> nemokamam projektavimo konsultacijai.</p>
<p><strong>Nuorodos:</strong>
- <a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-2226 Design Standard for HDI Printed Boards</a>
- <a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-6012 Qualification and Performance Specification for Rigid PCBs</a>
- Altium: Everything You Need to Know About Microvias
- Cadence: Vias – Types and Applications</p>
<h2>FAQ</h2>
<h3>Q: Kada projektui pakanka IPC Class 2, o kada verta projektuoti į Class 3?</h3>
<p>Class 2 paprastai tinka daugumai pramoninių ir komercinių gaminių, o Class 3 pasirenkama, kai gedimo kaina labai didelė arba taikoma medicinos, aviacijos ar gynybos aplinka.</p>
<h3>Q: Kokias PCB specifikacijas būtina pateikti prieš kainos pasiūlymą?</h3>
<p>Minimalus rinkinys dažniausiai yra sluoksnių skaičius, storis, vario svoris, finished hole ar controlled impedance reikalavimai, paviršiaus apdaila ir tikslinis kiekis bent 1, 10 arba 100 vnt. lygiu.</p>
<h3>Q: Kada būtina atlikti DFM peržiūrą prieš gamybą?</h3>
<p>Jei plokštė turi 4 ar daugiau sluoksnių, BGA, mikrovia ar impedancijos kontrolę, DFM verta atlikti dar prieš pirmą užsakymą, nes tokie projektai greitai pasiekia IPC-2221 ir gamyklos capability ribas.</p>
<h3>Q: Koks annular ring, takelio ar tolerancijų rezervas laikomas saugiu serijai?</h3>
<p>Dažnas pradinis taškas yra apie 0,10 mm annular ring, 0,15 mm takelis/tarpas standartinei gamybai ir papildoma marža, jei projektas taikomas į 6-8 sluoksnius ar Class 3.</p>
<h3>Q: Kaip pasirinkti tinkamą paviršiaus apdailą?</h3>
<p>HASL dažnai tinka bendrinei elektronikai, ENIG pasirenkamas smulkiam žingsniui ir BGA, o OSP ekonomiškas greitam SMT procesui, tačiau kiekviena apdaila turi skirtingą sandėliavimo ir planariškumo langą.</p>
<h3>Q: Kiek prototipų verta užsakyti prieš serijinę gamybą?</h3>
<p>Praktikoje dažnai užsakomi 5-10 prototipų elektrinei ir mechaninei validacijai, o po jų sekanti maža 20-50 vnt. partija padeda patikrinti realų gamybos stabilumą.</p>
