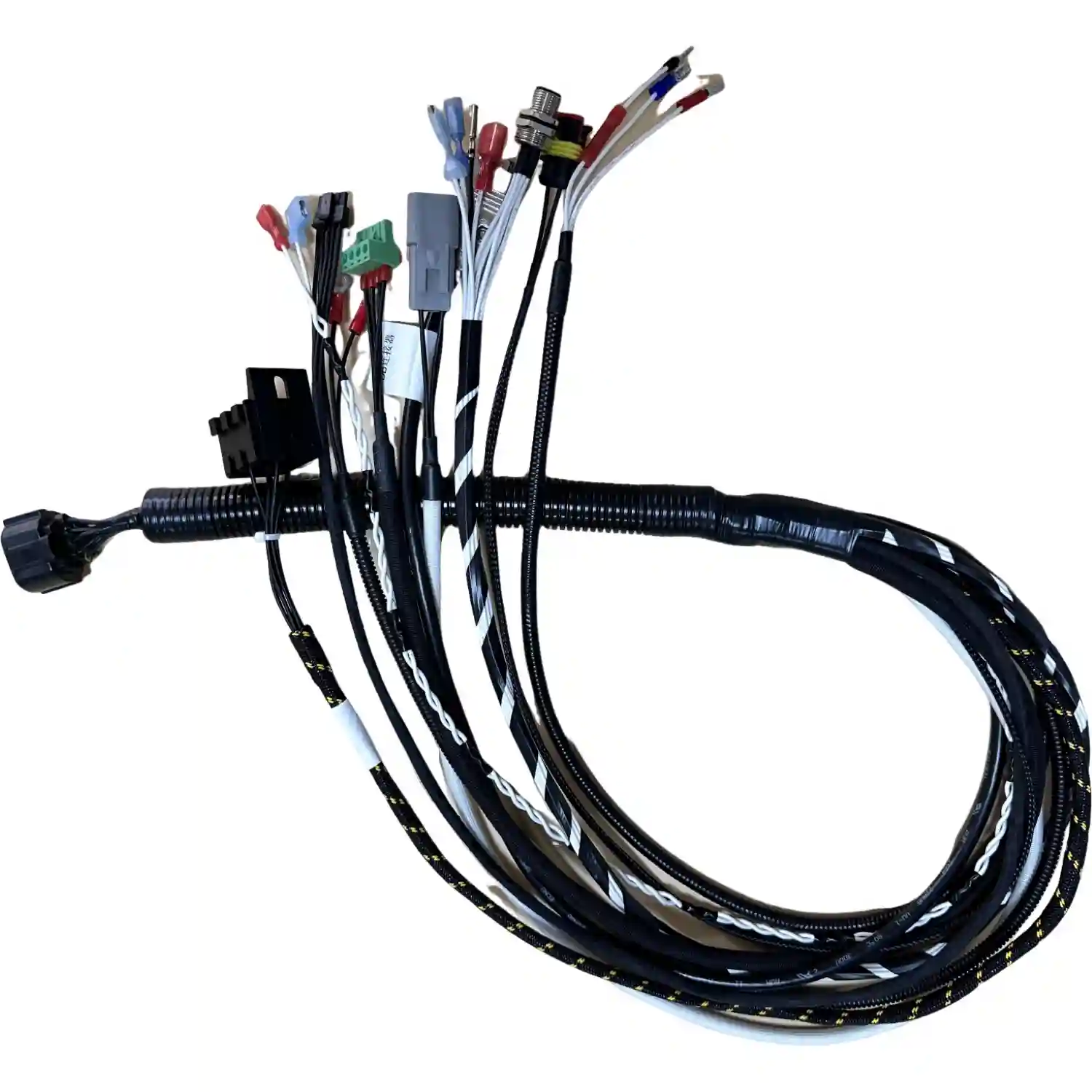

2025 m. Q3 JAV energijos valdymo įmonė paprašė pradinių fizinių pavyzdžių sudėtingam overmolded maitinimo kabeliui, bet nenorėjo užsakyti pilno gamybinio įrankio, kol nepatvirtinta forma, laikymas ir testavimo seka. Case bank įrašas fiksuoja "5 sample units produced", "50 pieces raw material allocated", "2 weeks silicone mold creation" ir "3-4 weeks total sample turnaround". Tai buvo tipinis NPI klausimas: kaip greitai gauti pakankamai realų kabelio mazgą bandymams, bet nesurakinti konstrukcijos per anksti.
TL;DR
- Silikoninė forma tinka 3-10 pavyzdžių geometrijai, ne galutinei masinės gamybos kvalifikacijai.
- Overmolded kabelis turi būti tikrinamas pagal kabelio tempimą, lenkimą, sandarumą ir elektrinį tęstinumą.
- IPC-A-620, UL-758 ir ISO 9001 turi būti susieti su realiais NPI įrašais.
- Kietą įrankį paleiskite tik po connector, kabelio OD, išėjimo kampo ir medžiagos užšaldymo.
- Jei prototipas nepatvirtina silpniausios zonos, 3-4 savaičių greitis tik paslepia vėlesnę riziką.
Kada silikoninė forma yra protingas NPI žingsnis
Silikoninė forma yra minkštas prototipavimo įrankis, leidžiantis suformuoti ribotą overmold geometriją aplink kabelį, jungtį arba išėjimo zoną prieš investuojant į aliuminio ar plieno įrankį. Šis vadovas skirtas pirkimo, mechanikos ir kokybės inžinieriui, kuris jau turi kabelio brėžinį, bet dar nėra tikras dėl išėjimo kampo, strain relief ilgio, sandarinimo zonos arba kabelio jacket sukibimo.
Rašau iš tiekėjo pusės, kur overmolded kabelių klaidos dažnai prasideda ne liejimo presavimo metu, o RFQ stadijoje. Klientas prašo "pavyzdžių kaip gamyboje", bet tuo pačiu dar keičia jungties orientaciją, kabelio OD, spalvą arba korpuso angą. Tokiu momentu silikoninė forma gali sutaupyti laiką, jei jos tikslas aiškus: patikrinti konstrukcinę logiką, o ne apsimesti galutine PPAP ar serijine kvalifikacija.
Silikoninis prototipo įrankis turi atsakyti į vieną klausimą: ar ši geometrija verta kieto įrankio. Jei bandote juo patvirtinti visą serijinį procesą, painiojate NPI įrodymą su gamybos kvalifikacija.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trys sąvokos prieš užsakant overmolded pavyzdžius
Overmolded kabelis yra kabelių mazgas, kuriame jungties arba perėjimo zona apgaubiama suformuotu polimeru, kad būtų valdoma mechaninė apkrova, sandarumas ir kabelio išėjimo kryptis. Overmold nėra dekoratyvinis dangtelis. Jis turi perkelti lenkimo įtempį nuo krimpo, litavimo arba jungties korpuso į ilgesnę, kontroliuojamą zoną.
Silikoninis prototipo įrankis yra laikinas mold sprendimas mažam kiekiui, kai gamybinio įrankio kaina ir laikas dar neatsiperka. Jis gali parodyti, ar 45 laipsnių išėjimas telpa korpuse, ar pirštų laikymo zona patogi, ar kabelis nesilanksto tiesiai prie jungties. Jis negali pakeisti serijinio injection molding proceso parametrų, nes slėgis, temperatūra, užpildymas ir ciklo stabilumas bus kiti.
Strain relief yra geometrija, kuri sumažina lokalią lenkimo ir tempimo apkrovą kabelio išėjime. Jei strain relief per trumpas, kabelis lūžta ties kietu perėjimu. Jei jis per storas, mazgas nebetelpa korpuse arba perduoda apkrovą į jungties fiksatorių.
Standartai, kuriuos verta įrašyti į prototipo planą
IPC-A-620 apibrėžia kabelių ir laidų mazgų priimtinumo logiką; viešą standartų organizacijos kontekstą rasite IPC apraše. Prototipui tai reiškia, kad krimpas, litavimas, izoliacijos pažeidimai, laidų įtempimas ir vizuali priėmimo klasė turi būti tikrinami prieš overmold. Jei blogas krimpas paslepiamas po forma, prototipas tampa gražiu, bet neinformatyviu pavyzdžiu.
UL-758 yra appliance wiring material kontekstas laidams ir izoliacijoms; viešas UL organizacijos aprašas pateiktas UL puslapyje. Kai kabelis naudojamas maitinimo arba energijos valdymo įrangoje, medžiagos pasirinkimas turi atitikti temperatūrą, įtampą, degumo logiką ir jacket suderinamumą su overmold medžiaga. ISO 9001 kokybės sistemos kontekstas, aprašytas ISO 9000 puslapyje, svarbus dėl pavyzdžių atsekamumo: kuri medžiaga, kuris brėžinys, kuri forma ir kuris testas buvo naudotas kiekvienam prototipui.
Jei kabelis jungiasi prie elektroninio mazgo, IPC-J-STD-001 litavimo proceso reikalavimai turi būti paminėti, kai overmold uždengia lituotą laidą, PCB pad arba shield termination. Tokiu atveju prieš liejimą reikia turėti vizualią nuotrauką, elektrinį continuity įrašą ir, jei reikia, pull test rezultatą. Po overmold tokios zonos nebus galima patikrinti be destrukcijos.
Sprendimo lentelė: silikoninė forma ar kietas įrankis
| Sprendimo kriterijus | Silikoninė forma tinka, jei | Kietas įrankis būtinas, jei | Minimalus įrodymas | Rizikos riba |
|---|---|---|---|---|
| Pavyzdžių kiekis | Reikia 3-10 fizinių vienetų | Reikia 100+ vienodų vienetų | Pavyzdžių sąrašas su revizija | Virš 25 vnt. pradeda slėpti ciklo kainą |
| Konstrukcijos stabilumas | Dar keičiasi išėjimo kampas arba korpuso anga | Connector, kabelis ir OD jau užšaldyti | 2D brėžinys ir 3D zona | Bet koks connector MPN pakeitimas |
| Testavimo tikslas | Reikia patikrinti fit, rankeną, lenkimą | Reikia patvirtinti serijinį procesą | Testų planas pavyzdžiams | PPAP arba serijinė validacija |
| Medžiagos rizika | Tikrinama forma ir mechanika | Reikia galutinės TPU, PVC ar TPE kvalifikacijos | Medžiagos pavadinimas ir lotas | Temperatūra virš 80 °C |
| Sandarumas | Norima preliminaraus vandens kelio patikrinimo | Reikia IP67 arba IP68 deklaracijos | Leak test metodas ir trukmė | Bet koks saugos kritinis sandarumas |
| Kaina ir laikas | 2 savaičių forma padeda uždaryti NPI klausimą | Įrankis bus naudojamas 12+ mėn. | Gamybos forecast ir MOQ | Metinė apimtis virš 1 000 vnt. |
Lentelė apsaugo nuo dviejų kraštutinumų. Viena klaida yra per anksti pirkti kietą įrankį konstrukcijai, kuri dar juda. Kita klaida yra naudoti minkštą prototipo formą taip ilgai, kad kiekviena partija tampa rankiniu projektu be pakartojamumo.
Kaip valdėme JAV energijos valdymo pavyzdžių etapą
JAV projekte pirmas sprendimas buvo atskirti pavyzdžio tikslą nuo gamybos tikslo. Klientui reikėjo pamatyti ir išbandyti overmolded maitinimo kabelio geometriją, bet dar nebuvo prasmės investuoti į pilną production tooling. Todėl pasiūlėme silikoninę formą, kuri leido pagaminti "5 sample units produced" iš "50 pieces raw material allocated" ir išlaikyti bandymams pakankamą medžiagos rezervą.
Antras sprendimas buvo laiko planavimas. Case bank fiksuoja "2 weeks silicone mold creation" ir "3-4 weeks total sample turnaround", todėl pirkėjas galėjo planuoti bandymus ne pagal neaiškų "greitai", o pagal konkretų NPI langą. Toks grafikas tinka, kai klientas turi paruoštą connector MPN, kabelio ilgį, OD toleranciją, pinout ir minimalų testų sąrašą.
Penki prototipai nėra statistika. Jie yra fizinis klausimynas: ar kabelis telpa, ar laikosi, ar lenkiasi teisingoje vietoje ir ar klientas gali užšaldyti brėžinį prieš įrankį.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trečias sprendimas buvo dokumentų kontrolė. Kiekvienas pavyzdys turi turėti brėžinio reviziją, kabelio lotą, jungties MPN, medžiagos aprašą ir testų rezultatą. Jei vienas prototipas praeina tempimo bandymą, bet jo kabelis buvo iš kito tiekėjo nei būsima serija, rezultatas padeda mechanikos diskusijai, bet nepatvirtina gamybos rizikos.
Kokius bandymus atlikti su 5 pavyzdžiais
Pirmas bandymas yra fit check realiame korpuse. Overmold turi praeiti pro angą, nespausti latch, netrukdyti varžtui ir leisti kabeliui išeiti numatyta kryptimi. Jei korpusas dar 3D spausdintas, pažymėkite tai protokole; kitaip vėliau sunku suprasti, ar problema buvo kabelyje, ar enclosure tolerancijoje.
Antras bandymas yra elektrinis continuity prieš ir po mechaninio streso. Pavyzdžiui, patikrinkite visus laidininkus prieš overmold, po overmold, po 20 rankinių lenkimo ciklų ir po vieno pull test pagal brėžinio ribą. Mažam NPI kiekiui nereikia apsimesti, kad turite serijinę statistiką, bet reikia žinoti, ar procesas sugadina laidą arba ekraną.
Trečias bandymas yra pjūvio arba destrukcinė analizė vienam vienetui, jei sandarumas ar sukibimas yra pagrindinė rizika. Vienas iš penkių pavyzdžių gali būti paaukotas, kad pamatytumėte, ar forma užpildė kritinę zoną, ar yra tuštumų, ar kabelio jacket neatsiskyrė. Tai ypač naudinga, kai dizainas turi storą perėjimą arba mažą užpildymo kelią.
RFQ duomenys, be kurių tiekėjas spėlios
Overmolded kabelio RFQ turi prasidėti nuo brėžinio, ne nuo nuotraukos. Reikia connector MPN, kabelio konstrukcijos, OD tolerancijos, jacket medžiagos, laidininkų skaičiaus, pinout, išėjimo kampo, overmold ilgio, spalvos, žymėjimo, tempimo ribos, sandarumo tikslo ir pavyzdžių kiekio. Jei kabelis bus jungiamas prie kabelių surinkimo arba individualių kabelių projekto, tie duomenys turi sutapti su galutiniu BOM.
Jei produktas vėliau keliaus į galutinį surinkimą, į RFQ pridėkite korpuso 3D zoną ir realų kabelio routing. Overmold, kuris gerai atrodo ant stalo, gali būti netinkamas, jei sistemoje kabelis iškart lenkiamas 90 laipsnių kampu arba liečia metalinę briauną. Jei mazgas integruojamas su elektronika, PCBA ir kabelių integracijos dokumentuose verta turėti vieną revizijų lentelę.
Overmold RFQ be kabelio OD tolerancijos yra pusė užklausos. Forma mato ne katalogo pavadinimą, o realų diametrą, jacket kietumą ir tai, kiek kabelis juda ertmėje.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Evolve: silpną prototipo prašymą pakeiskite patikrinamu reikalavimu
Silpna frazė yra: "reikia overmolded kabelio pavyzdžių prieš gamybą". Ji nepasako, ką pavyzdžiai turi įrodyti, kiek jų reikia ir kada sprendimas pereina į kietą įrankį. Toks prašymas dažnai sukuria tris skirtingas interpretacijas tarp pirkėjo, mechanikos komandos ir tiekėjo.
Tvirtesnė formuluotė: "prašome pagaminti 5 silikoninės formos overmolded maitinimo kabelio pavyzdžius pagal brėžinio rev A, naudojant nurodytą connector MPN ir kabelio OD toleranciją; tikslas yra patikrinti korpuso fit, 20 rankinių lenkimo ciklų, continuity prieš ir po streso, vieno vieneto pjūvį ir sprendimą, ar geometrija tinka kietam įrankiui." Šis sakinys iškart sujungia kiekį, tikslą, bandymus ir sprendimo vartus.
Susiję vidiniai sprendimai
Jei jūsų klausimas yra ne prototipas, o visa kabelių gamybos programa, pradėkite nuo kabelių surinkimo ir laidų pynimo paslaugų. Jei reikia palyginti overmold su alternatyvomis, skaitykite kabelių overmolding ir termosusitraukimo RFQ vadovą. Jei pavyzdžiai jau artėja prie serijos, naudokite medžiagų pakeitimo laidų pynėse vadovą, kad neužrakintumėte nepatvirtintos medžiagos.
FAQ
Kiek overmolded kabelių pavyzdžių reikia prieš kietą įrankį?
Dažniausiai pakanka 5 pavyzdžių, jei tikslas yra geometrija, fit check ir ankstyvas mechaninis testas. Jei reikia palyginti 2 medžiagas arba 2 išėjimo kampus, suplanuokite 5 vienetus kiekvienam variantui ir bent 1 destrukcinį pjūvį.
Ar silikoninė forma gali patvirtinti IP67 sandarumą?
Ji gali padėti rasti vandens kelią, bet neturėtų būti galutinė IP67 deklaracija. IP67 arba IP68 reikalavimui reikia galutinės medžiagos, serijinio proceso, stabilios formos ir sutarto bandymo metodo su trukme, gyliu arba slėgiu.
Kada neverta naudoti silikoninės formos?
Neverta, jei connector, kabelio OD ir išėjimo kampas jau užšaldyti, o reikia 100+ vienodų vienetų pilotui. Tokiu atveju aliuminio soft tooling arba gamybinis įrankis dažnai duoda geresnį pakartojamumą ir aiškesnę vieneto kainą.
Kokių standartų prašyti overmolded kabelių tiekėjo?
Kabelių priėmimui nurodykite IPC-A-620, laidų ir izoliacijos medžiagoms naudokite UL-758 kontekstą, o lituotoms ar PCB sąsajoms pridėkite IPC-J-STD-001. Kokybės įrašams prašykite ISO 9001 tipo atsekamumo: revizijos, lotų, testų ir neatitikčių valdymo.
Kiek laiko realiai trunka silikoninės formos prototipas?
JAV energijos valdymo projekte planas buvo "2 weeks silicone mold creation" ir "3-4 weeks total sample turnaround". Panašus grafikas įmanomas, jei tiekėjas gauna užšaldytą 3D zoną, connector MPN, kabelio medžiagą ir pavyzdžių testavimo planą pirmą savaitę.
Ar galima naudoti tuos pačius 5 pavyzdžius klientų demonstracijai?
Galima, bet atskirkite demonstracinius ir testuojamus vienetus. Jei vieną pavyzdį pjaunate, vieną lenkiate, o vieną siunčiate parodai, turite tik 2 vienetus likusiems patikrinimams. Todėl 5 vnt. planui iš anksto priskirkite kiekvieno pavyzdžio paskirtį.
Praktinis kitas žingsnis
Jei planuojate overmolded kabelio prototipą, atsiųskite connector MPN, kabelio brėžinį, OD toleranciją, 3D zoną, planuojamą pavyzdžių kiekį ir testų tikslą per kainos pasiūlymo formą arba kontaktų puslapį. PCB Lithuania gali įvertinti, ar silikoninė forma pakankama NPI sprendimui, ar verta iš karto pereiti prie soft tooling arba gamybinio įrankio.
