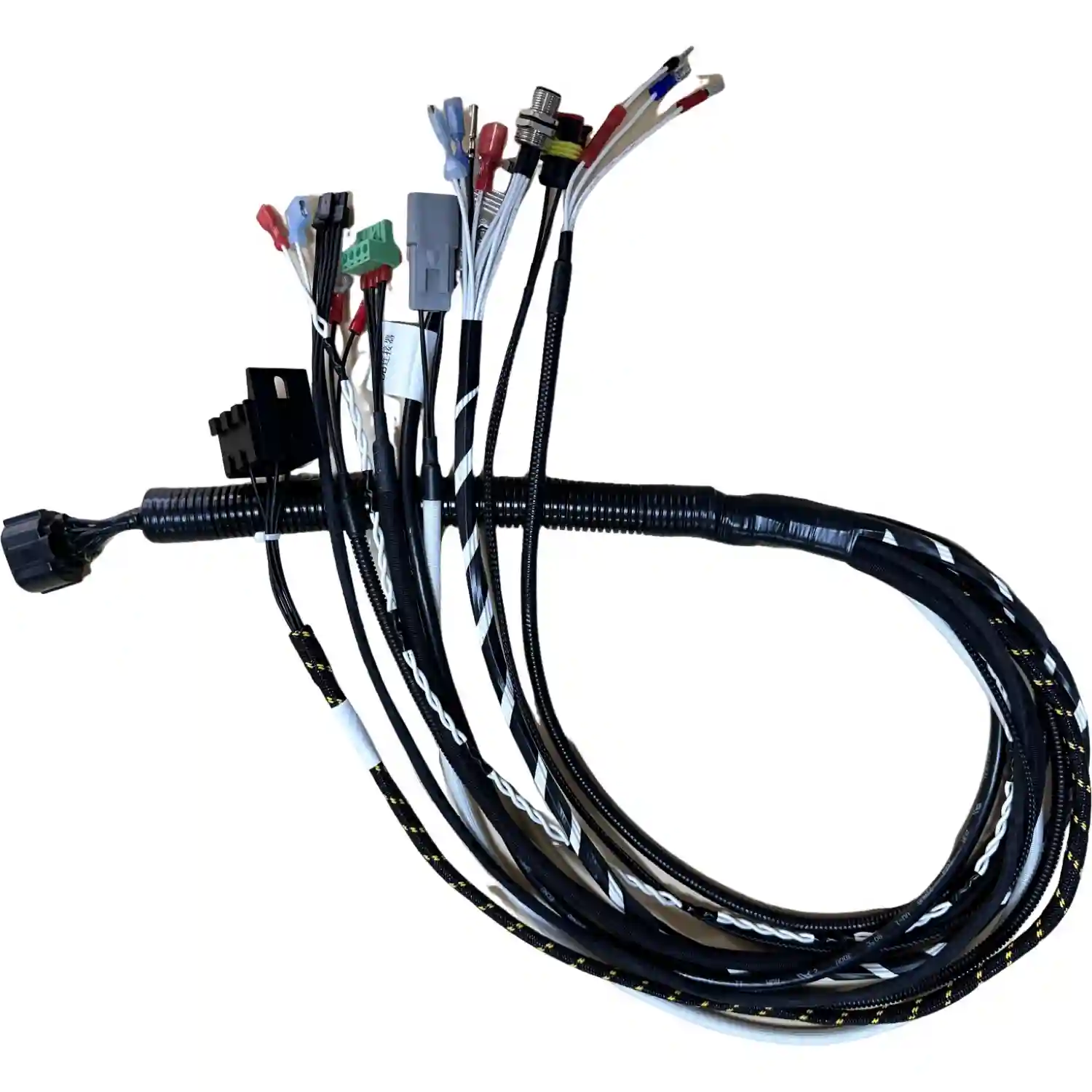

2022-2023 m. Belgijos thermal-imaging įrangos OEM turėjo kelių tūkstančių vienetų mikrokoaksialinių kabelių užsakymą, bet nestabili vidinė testavimo įranga sustabdė sertifikatų išdavimą: case bank įrašas fiksuoja "3330 unit total order", ">1 year delivery delay" ir "830 units shipped without full test certificates". Klientui dalys buvo reikalingos gamybos linijai, todėl sprendimas nebuvo vien techninis; reikėjo valdyti riziką, skaidriai įvardyti testavimo spragą ir atskirti, kada galima sąlyginė siunta, o kada partija turi likti karantine.
TL;DR
- Mikrokoaksialinių kabelių sertifikatas turi remtis stabiliu fixture, ne operatoriaus interpretacija.
- 3330 vnt. užsakymui testavimo taktą reikia patvirtinti dar prieš serijinį PO.
- IPC-A-620, IEC 61300 ir ISO 9001 turi būti susieti su konkrečiais įrašais.
- Conditional shipment galimas tik su rašytine rizika, kiekiu ir būsimu korekciniu veiksmu.
- RF kabeliui continuity testas nepakanka, jei galutinis gaminys jautrus dažniui arba ekranavimui.
Kodėl sertifikatas gali tapti gamybos stabdžiu
Mikrokoaksialinis kabelis yra labai mažo diametro koaksialinis kabelių mazgas, naudojamas kamerose, jutikliuose, thermal-imaging moduliuose, medicinos zondų elektronikoje ir kompaktiškuose RF įrenginiuose. Šis straipsnis skirtas pirkimo ir kokybės inžinieriui, kuris jau turi patvirtintą brėžinį, bet dar nėra patikrinęs, ar tiekėjas gali pakartojamai testuoti 500, 1000 arba 3330 vnt. partiją be sertifikatų kamščio.
Rašau iš tiekėjo pusės, kur problema dažnai atsiranda ne krimpo arba litavimo operacijoje, o paskutiniame patvirtinimo žingsnyje. Belgijos projekte kabeliai galėjo būti pagaminti, tačiau vidinis testavimo hardware veikė per lėtai ir nestabiliai. Be patikimų sertifikatų klientas negalėjo normaliai uždaryti priėmimo, o be siuntos jo gamybos linija rizikavo sustoti.
Testavimo sertifikatas nėra PDF priedas prie siuntos. Jis yra įrodymas, kad fixture, ribos ir operatoriaus veiksmai pakartoja tą patį matavimą šimtus arba tūkstančius kartų.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trys sąvokos prieš užsakant RF kabelių partiją
Testavimo fixture yra mechaninis ir elektrinis stendas, kuris laiko kabelį, kontaktuoja su jungtimis, paduoda signalą arba apkrovą ir fiksuoja pass/fail rezultatą. Geras fixture sumažina operatoriaus rankos, jungties kampo ir adapterio nusidėvėjimo įtaką. Blogas fixture sukuria klaidingą broką arba klaidingą priėmimą.
Testavimo sertifikatas yra partijos įrašas, kuriame nurodoma, kas buvo tikrinta, kokios ribos naudotos, kiek vienetų praėjo, kiek atmesta ir kokia matavimo įranga taikyta. Mikrokoaksialiniams kabeliams sertifikatas turi atskirti paprastą tęstinumą nuo RF parametrų, nes geras DC ryšys dar neįrodo stabilaus signalo elgesio dažnyje.
Conditional shipment yra sąlyginė siunta, kai klientas raštu priima apibrėžtą riziką, kad dalis įprastų įrašų arba testų nėra pilnai uždaryti. Tai nėra kokybės taisyklės apeidinėjimas. Tai laikinas verslo sprendimas su konkrečiu kiekiu, priežastimi, rizikos riba ir korekciniu veiksmu kitai partijai.
Standartai, kurie turi būti susieti su realiais įrašais
IPC-A-620 apibrėžia kabelių ir laidų mazgų priimtinumo logiką, o viešas IPC kontekstas pateiktas IPC organizacijos apraše. RF kabelių projekte šis standartas padeda valdyti krimpą, litavimą, izoliacijos pažeidimus, ekranavimo tęstinumą ir vizualius defektus. Standartas turi būti įrašytas į kontrolės planą kartu su klase, atrankos dydžiu ir remonto taisykle.
IEC 61300 yra optinių jungčių ir pasyvių komponentų bandymų standartų šeima; jos viešas kontekstas siejamas su International Electrotechnical Commission. Nors mikrokoaksialinis RF kabelis nėra optinis kabelis, IEC logika naudinga pirkėjui kaip pavyzdys: bandymas turi turėti metodą, ribą, įrangą ir įrašą. RF kabeliams panašiai reikia aiškiai nurodyti continuity, hipot, ekranavimo, insertion loss arba VSWR ribas pagal produkto funkciją.
ISO 9001 yra kokybės vadybos sistema, kurios prasmė tokioje programoje yra įrašų kontrolė, neatitikties valdymas ir korekcinis veiksmas; viešas standartų šeimos kontekstas pateiktas ISO 9000 puslapyje. Jei tiekėjas turi ISO 9001, bet negali parodyti, kodėl 830 vienetų išsiųsti be pilnų sertifikatų ir kaip bus išvengta pakartojimo, sertifikatas nepadeda pirkėjui.
Sprendimo lentelė: ką tikrinti prieš paleidžiant seriją
| Kontrolės zona | Minimalus įrodymas | Kada nepakanka | Skaitinė riba RFQ dokumente | Pirkėjo sprendimas |
|---|---|---|---|---|
| Continuity | 100% pin-to-pin testas | Jei kabelis dirba aukštu dažniu arba turi ekraną | Visi laidininkai pass/fail, 0 neatitikimų siuntai | Tinka baziniam išleidimui |
| Hipot arba izoliacija | Įtampos ir trukmės įrašas | Jei jungtis per maža arba izoliacija pažeidžiama kontaktuojant | Pvz., 500 VDC arba pagal brėžinį 1 s/vnt. | Reikia fixture stabilumo bandymo |
| Ekranavimo tęstinumas | Ekrano kelio varža arba pass/fail | Jei ekranas lituotas rankomis ir nėra vizualaus priėjimo | Ribą nurodyti mΩ arba aiškų pass/fail kriterijų | Reikia 100% arba rizikos atrankos |
| RF našumas | Insertion loss, VSWR arba return loss | Jei tikrinamas tik DC tęstinumas | Dažnis, adapteris, kabelio ilgis, leistina paklaida | Reikia matavimo įrangos MSA |
| Sertifikatas | Partijos numeris, kiekis, data, ribos, įranga | Jei PDF neturi ribų arba neaišku, kas matuota | Sertifikatas kiekvienai partijai arba sublotui | Priimti tik su atsekamumu |
| Fixture takt time | Bandomoji 30-50 vnt. eiga | Jei serija viršija 500 vnt. | Sekundės/vnt. ir pakartotinio kontakto klaidų skaičius | Patvirtinti prieš PO |
Ši lentelė verčia tiekėją parodyti procesą prieš atsirandant spaudimui dėl datos. Jei 30 vnt. bandomoji eiga parodo, kad fixture kontaktuoja nestabiliai kas 8-10 vienetą, 3330 vnt. partija taps kokybės ir pristatymo problema dar prieš pirmą siuntą.
Kaip valdėme Belgijos testavimo spragą
Belgijos projekte didžiausia klaida būtų buvusi tyliai laukti, kol testavimo įranga bus pataisyta. Klientui reikėjo dalių, o tiekėjo pusėje testavimo procesas negalėjo generuoti pilnų sertifikatų reikiamu tempu. Todėl pirmas veiksmas buvo aiškiai atskirti fizinį gaminių statusą nuo dokumentinio išleidimo statuso: kiek vienetų pagaminta, kiek gali būti patikrinta, kokio tipo sertifikatas nepasiekiamas ir kokia rizika lieka klientui.
Antras veiksmas buvo rašytinis sąlyginės siuntos sprendimas. Case bank įrašas fiksuoja "830 units shipped without full test certificates", nes klientui reikėjo apsaugoti savo gamybos liniją. Toks sprendimas turi būti retas ir kontroliuojamas. Jis netinka saugos kritinėms sistemoms, kur trūkstamas bandymas gali sukelti žmonių saugos riziką arba reguliacinę neatitiktį.
Jei klientas priima 830 vienetų be pilnų sertifikatų, tiekėjas turi pateikti ne pažadą, o uždarymo planą: fixture pataisą, pakartotinį matavimo metodą ir taisyklę, kuri neleis tam pasikartoti kitame PO.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trečias veiksmas buvo ateities proceso peržiūra. Mikrokoaksialinių kabelių testavimas turi būti suplanuotas kaip gamybos pajėgumas, ne kaip paskutinės dienos kokybės veiksmas. Jei fixture gali patikimai testuoti tik 60 vnt. per dieną, 3330 vnt. partijos testavimui reikia 55,5 grynos darbo dienos be remonto, perstatymo ir pakartotinių matavimų. Tai netelpa į įprastą pristatymo pažadą, jei grafike matoma tik gamyba, o ne testavimas.
RFQ klausimai, kurie iš karto parodo tiekėjo brandą
Pirmas klausimas: ar tiekėjas gali atlikti 30-50 vnt. testavimo pilotą su realiu fixture prieš patvirtinant serijinį grafiką? Šis mažas bandymas parodo kontaktavimo stabilumą, operatoriaus darbo laiką, adapterių nusidėvėjimą ir klaidingų nepraėjimų skaičių. Jei tiekėjas atsako tik "galime testuoti", pirkėjas dar neturi įrodymo.
Antras klausimas: kokie duomenys bus sertifikate? Minimalus sertifikatas turi turėti partijos numerį, kiekį, testavimo datą, ribas, įrangą, atsakingą operatorių arba kokybės patvirtinimą ir neatitikčių skaičių. Jei RF kabeliui reikia insertion loss, sertifikate turi būti dažnis ir adapterių konfigūracija. Jei reikia tik continuity, tai turi būti aiškiai parašyta, kad pirkėjas nesupainiotų DC testo su RF kvalifikacija.
Trečias klausimas: kas vyksta, jei fixture sugenda viduryje partijos? Brandi gamykla turi karantino taisyklę, pakartotinio testavimo kriterijų ir eskalavimo laiką, pavyzdžiui, informuoti klientą per 24 valandas, jei testavimo pajėgumas nukrenta žemiau sutarto takto. Be tokios taisyklės tiekėjas dažnai bando "pasivyti" vėliau, o vėliau tampa daugiau nei metų vėlavimu.
Kada conditional shipment yra priimtinas
Sąlyginė siunta gali būti priimtina, kai trūkstamas įrašas nepadidina nevaldomos saugos rizikos, klientas gali atlikti papildomą priėmimo testą savo pusėje, o tiekėjas raštu nurodo paveiktą kiekį. Belgijos atveju sprendimas buvo susijęs su gamybos tęstinumu, bet jis neturi tapti norma. Jei klientas vieną kartą priima siuntą be pilnų sertifikatų, kitoje partijoje tiekėjas turi parodyti, kad fixture ir dokumentų procesas pataisytas.
Sąlyginė siunta netinka, kai produktas yra medicinos, aviacijos, gynybos arba automobilių saugos funkcijoje ir trūkstamas bandymas tiesiogiai patvirtina izoliaciją, ekranavimą, signalo vientisumą arba mechaninį saugumą. Tokiu atveju trumpalaikis pristatymo laimėjimas gali sukurti daug brangesnį lauko gedimo arba audito neatitikties scenarijų.
Conditional shipment turi turėti galiojimo laiką. Jei tokia pati išimtis kartojasi antrą kartą, tai jau nebe išimtis, o nevaldoma proceso spraga.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Evolve: silpną sertifikato reikalavimą pakeiskite patikrinamu sakiniu
Silpna RFQ frazė yra: "tiekėjas pateikia testavimo sertifikatą kiekvienai partijai". Ji nepasako, ką sertifikatas turi įrodyti. Tvirtas reikalavimas skamba taip: "kiekvienai mikrokoaksialinių kabelių partijai tiekėjas pateikia sertifikatą su partijos numeriu, kiekiu, testavimo data, continuity rezultatu, izoliacijos arba hipot riba, ekranavimo tęstinumo kriterijumi, RF matavimo riba, jei taikoma, ir fixture arba matavimo įrangos identifikatoriumi; prieš serijinį PO atliekama 30-50 vnt. fixture stabilumo eiga."
Toks sakinys iš karto sumažina interpretacijos laisvę. Tiekėjas turi pasakyti, ar jo įranga gali generuoti reikalingus įrašus, ar reikia naujo fixture, ar testavimas bus tik DC lygio. Pirkėjas gali anksčiau nuspręsti, ar projekto grafike reikia papildomų 1-2 savaičių testavimo infrastruktūrai, vietoj to, kad prarastų mėnesius po gamybos.
Susiję vidiniai sprendimai
Jei jūsų programa apima aukšto dažnio kabelius, pradėkite nuo RF kabelių surinkimo puslapio ir aiškiai nurodykite jungčių šeimą, kabelio ilgį, dažnį bei testavimo ribas. Jei projekte yra ekranavimas, individualus pinout arba mechaninė apsauga, kartu verta įtraukti kabelių surinkimą ir quality assurance FAI/8D/PFMEA. Jei kabelis integruojamas į elektroninį modulį, PCBA ir kabelio integracijos procesas turi turėti vieną revizijų matricą.
FAQ
Ar mikrokoaksialiniam kabeliui užtenka continuity testo?
Ne visada. Continuity testas patvirtina pin-to-pin ryšį, bet neįrodo insertion loss, ekranavimo arba VSWR elgesio dažnyje. Jei kabelis dirba kameros, jutiklio arba RF signalo grandinėje, RFQ turi nurodyti dažnį, leistiną nuostolį ir bent vieną papildomą testą šalia 100% continuity.
Kiek vienetų reikia fixture stabilumo pilotui?
Praktikoje pakanka 30-50 vnt. bandomosios eigos, jei ji atliekama su realiomis jungtimis, adapteriais ir operatoriaus veiksmų seka. Toks pilotas neįrodo visos 3330 vnt. serijos, bet jis greitai parodo kontaktavimo klaidas, takto laiką ir sertifikato duomenų spragas.
Kada galima siųsti kabelius be pilnų sertifikatų?
Tik tada, kai klientas raštu priima ribotą riziką, kiekis aiškiai apibrėžtas, o trūkstamas testas nekuria nevaldomos saugos arba reguliacinės rizikos. Belgijos atveju buvo išsiųsta "830 units shipped without full test certificates", bet toks sprendimas turi turėti korekcinį veiksmą kitai partijai.
Kokius standartus nurodyti RF kabelių surinkimo RFQ?
Dažniausiai nurodykite IPC-A-620 kabelių priėmimui, ISO 9001 įrašų ir neatitikčių kontrolei, o produkto specifikacijoje pridėkite konkrečias RF ribas: insertion loss, return loss, VSWR, hipot arba ekranavimo tęstinumą. Standarto numeris be matavimo ribos palieka per daug interpretacijos.
Kaip skaičiuoti testavimo laiką serijai?
Padalinkite kiekį iš patvirtinto gryno testavimo takto ir pridėkite remonto, pakartotinio matavimo bei įrangos perstatymo buferį. Jei fixture testuoja 60 vnt. per dieną, 3330 vnt. užsakymas reikalauja 55,5 grynos testavimo dienos, todėl testavimo pajėgumas turi būti grafike nuo pirmos PO dienos.
Ką daryti, jei tiekėjas sako, kad sertifikatas bus vėliau?
Paprašykite laikino partijos statuso: kiek vienetų pagaminta, kiek pilnai patikrinta, kokio testo trūksta, kada fixture bus pataisytas ir ar paveikta siunta gali būti atskirta sublotais. Jei atsakymas neturi kiekio, datos ir korekcinio veiksmo, sertifikato vėlavimas yra ne administracinė, o kokybės rizika.
