Įvadas: Lanksčių Technologijų Era
Kai perėjimo skylė turi 0,20 mm finished hole, aš retai palieku mažiau nei 0,10 mm annular ring po gręžimo, nes Class 2 tolerancijos labai greitai suvalgo menką rezervą.
Hommer Zhao, Founder & CEO, PCB Lithuania
Šiuolaikinė elektronika vis dažniau reikalauja nestandartinių formų ir judančių dalių. Lanksčios ir rigid-flex PCB technologijos leidžia kurti produktus, kurie anksčiau buvo neįmanomi su standartinėmis standžiomis plokštėmis.
Tačiau pasirinkimas tarp grynai lanksčios (flex) ir rigid-flex PCB nėra toks paprastas. Kiekviena technologija turi savo privalumų ir apribojimų.
"Dažnai matau klientus, kurie pasirenka rigid-flex vien dėl 'modernumo', nors jų projektui visiškai pakaktų paprastos lanksčios PCB su jungtimis. Teisingo sprendimo pasirinkimas gali sutaupyti 40-60% kaštų." – **Hommer Zhao, PCB Lithuania įkūrėjas**
Technologijų Apibrėžimai
Lanksti PCB (Flex PCB)
Lanksti PCB – tai plokštė, pagaminta iš lanksčių polimidų (dažniausiai Kapton®), galinti lenkti ir sulenkti į įvairias formas. Tipiškai 1-4 sluoksnių, naudojama:
- Kaip jungtis tarp standžių plokščių
- Judančiose mechaninėse dalyse
- Kai reikalingas kompaktiškas lankstymas

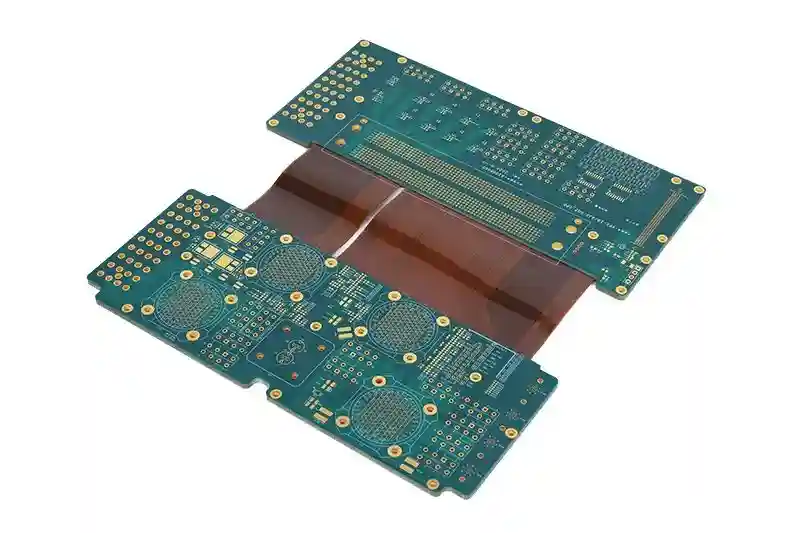

Rigid-Flex PCB
Rigid-flex PCB – tai hibridinė plokštė, jungianti standžius (FR-4) ir lanksčius (polimido) regionus vienoje konstrukcijoje. Standžios dalys naudojamos komponentams montuoti, o lanksčios – sujungimui.
Detalus Techninis Palyginimas
| Charakteristika | Lanksti PCB | Rigid-Flex PCB |
|---|---|---|
| Medžiagos | Polimidas (PI), PET | FR-4 + Polimidas |
| Sluoksnių skaičius | 1-6 (tipiškai 1-2) | 2-20+ |
| Komponentų montavimas | Ribotas (tik SMT, atsargiai) | Pilnas (SMT + THT standžiose dalyse) |
| Lenkimo ciklai | >100,000 dinaminiams | Statiniai arba riboti dinaminiai |
| Minimalus lenkimo spindulys | 3-6x medžiagos storis | 10-12x lanksčios dalies storis |
| Tipinis storis | 0.1-0.3mm | 0.8-3.0mm (standžios dalys) |
| Kaina | €€ | €€€€ |
Konstrukcijos Skirtumai
Lanksčios PCB Konstrukcija
Paprasta lanksti PCB susideda iš: 1. Polimido bazė (12.5-50μm) 2. Vario sluoksnis (9-35μm) 3. Apsauginė plėvelė (coverlay) vietoj litavimo kaukės
Privalumai: - Lengva ir plona - Gali lenkti iki 180° - Paprasta gamyba
Trūkumai: - Ribotas komponentų montavimas - Reikia stiffener'ių (sustiprintuvų) komponentams - Papildomas surinkimo darbas
Rigid-Flex Konstrukcija
Rigid-flex yra sudėtingesnė struktūra: 1. Standžios dalys: Įprastinis FR-4 stack-up 2. Lanksčios dalys: Polimido sluoksniai tęsiasi per visą plokštę 3. Pereinamosios zonos: Kritiškiausios vietos
Privalumai: - Pilnas funkcionalumas vienoje plokštėje - Nereikia jungčių/kabelių tarp plokščių - Geresnis patikimumas (mažiau sujungimų)
Trūkumai: - Sudėtingas dizainas ir gamyba - Aukšta kaina - Ilgesni pristatymo terminai
Taikymo Pavyzdžiai
Kada Rinktis Lanksčią PCB:
✅ Paprastas sujungimas – pvz., kameros modulis prie pagrindinės plokštės
✅ Judantys mechanizmai – spausdintuvų galvutės, DVD skaitymo įrenginiai
✅ Vienkartinis lankstymas – kai plokštė sulenkiama surinkimo metu ir lieka fiksuota
✅ Kaštų optimizavimas – kai reikia lankstumo, bet biudžetas ribotas
Praktinis pavyzdys: Išmanusis laikrodis su atskiru ekrano moduliu. Lanksti PCB jungia pagrindinę plokštę su ekrano plokšte, leidžiant kompaktišką montavimą.
Kada Rinktis Rigid-Flex:
✅ Sudėtingas 3D dizainas – kai produktas turi sudėtingą formą
✅ Aukšti patikimumo reikalavimai – kosmosas, medicina, karinė įranga
✅ Daug sujungimo taškų – kai pakaitiniai sprendimai reikalautų 3+ lanksčių PCB
✅ Signalo vientisumas – kai jungtys būtų nepriimtinos dėl SI/EMI
Praktinis pavyzdys: Medicininis endoskopas. Rigid-flex leidžia sudėti kelias standžias plokštes su kameromis, LED ir valdikliais į vieną lanksčią sistemą, kuri gali būti valdoma endoskopo rankenos judėjimais.
Kainų Analizė
Jei daugiasluoksnė plokštė artėja prie 8:1 aspect ratio arba turi kontroliuojamą impedanciją su ±10% tikslu, DFM turi prasidėti dar prieš Gerber eksportą, o ne po jo.
Hommer Zhao, Founder & CEO, PCB Lithuania
Kainų Faktoriai
| Faktorius | Lanksti PCB | Rigid-Flex PCB |
|---|---|---|
| Medžiagų kaina | €€ | €€€ |
| Gamybos sudėtingumas | Vidutinis | Aukštas |
| Panelizacija | Paprasta | Sudėtinga |
| Lanksčių zonų skaičius | N/A | Didina kainą |
| Testavimas | Standartinis | Papildomas mechaninis |
Praktiniai Kainų Pavyzdžiai
Projektas A: Kameros modulio jungtis (100x10mm, 2 sluoksniai) - Lanksti PCB: €1.50/vnt (1000 vnt) - Rigid-flex alternatyva: €8.00/vnt – neapsimoka
Projektas B: Sudėtingas valdiklis su 3 plokštėmis ir 2 jungtimis - 3 standžios PCB + 2 lanksčios + surinkimas: €25.00/vnt - Rigid-flex (3 standžios zonos + 2 lanksčios): €35.00/vnt - Rigid-flex apsimoka dėl sumažėjusio surinkimo sudėtingumo ir aukštesnio patikimumo
DFM Rekomendacijos
Lanksčios PCB Dizaino Patarimai
- Takelio kryptis: Takeliai statmeni lenkimo ašiai trunka ilgiau
- Avoid pad/via pereinamose vietose: Padai yra stiprumo taškai – nelenkti per juos
- Sustiprintuvai (stiffener): Pridėkite stiffener'ius komponentų montavimo zonose
- Teardrop padai: Sustiprinkite takelių jungtis su padais
Rigid-Flex Dizaino Patarimai
- Pereinamųjų zonų planavimas: Minimizuokite stresą perėjimuose
- Bookbinder konstrukcija: Lanksčios dalys – tik vienas polimido sluoksnis perėjime
- Neutralios ašies pozicija: Vario sluoksniai ties neutralia ašimi mažiau mechaniškai apkraunami
- Clearance zonos: Palikite papildomą tarpą nuo lanksčios zonos krašto
"Rigid-flex dizainas yra menas. Netinkamas pereinamosios zonos dizainas yra dažniausia gedimų priežastis. Rekomenduoju visada prašyti DFM analizės iš gamintojo." – **Hommer Zhao**
Medžiagų Pasirinkimas
Polimido Tipai
| Medžiaga | Savybės | Taikymas |
|---|---|---|
| Kapton® (PI) | Aukšta temperatūra, geras lankstumas | Standartas |
| AP (Adhesiveless PI) | Plonesnis, geresnis Z stabilumas | HDI flex |
| LCP (Liquid Crystal Polymer) | Mažesnis Dk/Df | Aukšto dažnio |
| PET | Pigesnis, ribotas temperatūros atsparumas | Ekonomiška pasirinkimas |
Coverlay vs Solder Mask
- Coverlay (PI plėvelė): Standartinis pasirinkimas lanksčioms PCB, aukštas lankstumas
- Flex solder mask: Galimas, bet ribotas lankstumas, naudoti tik statiniams lenkimams
Surinkimo Ypatumai
Lanksčių PCB Surinkimas
- SMT procesas: Reikia vakuuminių fiksatorių
- Reflow profilis: Atsargesnis, polimidas jautresnis šilumai
- Stiffener montavimas: Prieš arba po SMT, priklausomai nuo dizaino
Rigid-Flex Surinkimas
- Standžios dalys: Standartinis SMT surinkimas
- Apsauga lankstymui: Lanksčios dalys uždengiamos surinkimo metu
- Mechaninis testavimas: Lenkimo ciklų testavimas kritiniams projektams
Patikimumo Palyginimas
| Aspektas | Lanksti + Jungtys | Rigid-Flex |
|---|---|---|
| Kontaktų skaičius | Daug (kiekviena jungtis) | Mažai (integruota) |
| Vibracijos atsparumas | Vidutinis | Aukštas |
| Gedimų taškai | Jungtys | Pereinamosios zonos |
| MTBF | Priklausomai nuo jungčių | Tipiškai aukštesnis |
Išvados
Pasirinkimo Algoritmas:
- Ar reikia lankstumo? – Jei ne, naudokite standžią PCB
- Kelios lanksčios zonos? – 1-2: svarstykite lanksčias PCB. 3+: rigid-flex gali apsimokėti
- Aukšti patikimumo reikalavimai? – Rigid-flex (mažiau sujungimų)
- Biudžeto apribojimai? – Lanksti PCB su jungtimis pigesnė
- Sudėtinga 3D forma? – Rigid-flex supaprastina surinkimą
Rekomendacijos
- Pradėkite paprastai: Jei abejojate, pradėkite nuo lanksčios PCB sprendimo
- Konsultuokitės anksti: Susisiekite su gamintoju ankstyvoje projekto fazėje
- Prototipuokite: Sukurkite prototipą prieš masinę gamybą
*Reikia pagalbos su lanksčių ar rigid-flex PCB projektu? PCB Lithuania siūlo nemokamą techninę konsultaciją.*
Nuorodos: - IPC-2223 Sectional Standard for Flexible Printed Boards - Wikipedia: Flexible circuit
Geras PCB sprendimas nėra tik pigi specifikacija: kai vario storis, medžiagos Dk ir paviršiaus apdaila valdoma pagal vieną procesinį langą, broko lygis serijoje būna žymiai stabilesnis.
Hommer Zhao, Founder & CEO, PCB Lithuania
FAQ
Q: Kada projektui pakanka IPC Class 2, o kada verta projektuoti į Class 3?
Class 2 paprastai tinka daugumai pramoninių ir komercinių gaminių, o Class 3 pasirenkama, kai gedimo kaina labai didelė arba taikoma medicinos, aviacijos ar gynybos aplinka.
Q: Kokias PCB specifikacijas būtina pateikti prieš kainos pasiūlymą?
Minimalus rinkinys dažniausiai yra sluoksnių skaičius, storis, vario svoris, finished hole ar controlled impedance reikalavimai, paviršiaus apdaila ir tikslinis kiekis bent 1, 10 arba 100 vnt. lygiu.
Q: Kada būtina atlikti DFM peržiūrą prieš gamybą?
Jei plokštė turi 4 ar daugiau sluoksnių, BGA, mikrovia ar impedancijos kontrolę, DFM verta atlikti dar prieš pirmą užsakymą, nes tokie projektai greitai pasiekia IPC-2221 ir gamyklos capability ribas.
Q: Koks annular ring, takelio ar tolerancijų rezervas laikomas saugiu serijai?
Dažnas pradinis taškas yra apie 0,10 mm annular ring, 0,15 mm takelis/tarpas standartinei gamybai ir papildoma marža, jei projektas taikomas į 6-8 sluoksnius ar Class 3.
Q: Kaip pasirinkti tinkamą paviršiaus apdailą?
HASL dažnai tinka bendrinei elektronikai, ENIG pasirenkamas smulkiam žingsniui ir BGA, o OSP ekonomiškas greitam SMT procesui, tačiau kiekviena apdaila turi skirtingą sandėliavimo ir planariškumo langą.
Q: Kiek prototipų verta užsakyti prieš serijinę gamybą?
Praktikoje dažnai užsakomi 5-10 prototipų elektrinei ir mechaninei validacijai, o po jų sekanti maža 20-50 vnt. partija padeda patikrinti realų gamybos stabilumą.
