<h2>Kodėl Laidų Užspaudimas Svarbus Elektronikoje</h2>
<p>Laidų užspaudimas (angl. *crimping*) – tai procesas, kurio metu metalinis kontaktas mechaniškai suspaudžiamas ant laido galo, sukuriant patikimą elektrinę ir mechaninę jungtį. Skirtingai nuo litavimo, užspaudimas nereikalauja šilumos ir neturi fluido likučių problemos.</p>
<p>Automobilių, medicinos ir pramoninėje elektronikoje užspaudimas yra dominuojantis jungimo metodas. Vienas automobilis turi 1500–3000 užspaustų kontaktų, o medicinos prietaisas gali turėti šimtus jungčių, kuriose kiekviena turi veikti be priekaištų dešimtmečius.</p>
<blockquote>
<p>"Per 15 metų darbo su laidų pynėmis esu matęs vieną pasikartojantį scenarijų: gaminys veikia laboratorijoje, bet sugenda lauke. Priežastis dažnai ta pati – prastas užspaudimas. Teisingas crimping procesas kainuoja centus, o klaida – tūkstančius." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Prieš Pradedant: Reikalingi Įrankiai ir Medžiagos</h2>
<h3>Pagrindiniai komponentai</h3>
<p>Kiekvienam užspaudimui reikia trijų dalių: <strong>laido</strong>, <strong>kontakto (terminalo)</strong> ir <strong>užspaudimo įrankio</strong>. Šių trijų elementų suderinamumas lemia jungties kokybę.</p>
<p><strong>Laidai pagal tipą:</strong>
- <strong>Viengysliai (solid)</strong> – naudojami fiksuotame montaže, kur laidai nejuda
- <strong>Daugiagysliai (stranded)</strong> – standartinis pasirinkimas laidų pynėms, nes atlaikia vibracijas
- <strong>Lankstūs (fine stranded)</strong> – robotikos ir medicinos aplikacijos, kur reikia didelio lankstybės</p>
<p><strong>Kontaktų tipai:</strong>
- <strong>Open barrel</strong> – atviras cilindras, matomas užspaudimo profilis, lengva vizualinė kontrolė
- <strong>Closed barrel</strong> – uždarytas cilindras, naudojamas kur reikia apsaugos nuo aplinkos poveikio
- <strong>Insulation displacement (IDC)</strong> – izoliacijos prapjovimo kontaktai, nenaudojami su klasikiniu crimping procesu</p>
<h3>Užspaudimo įrankių tipai</h3>
<table>
<thead>
<tr><th>Įrankio tipas</th><th>Tikslumas</th><th>Naudojimas</th><th>Kaina (apytikslė)</th></tr>
</thead>
<tbody>
<tr><td>Rankiniai replės (be terkšlės)</td><td>Žemas</td><td>Hobistams, vienkartiniai darbai</td><td>10–30 EUR</td></tr>
<tr><td>Terkšlinės replės (ratchet)</td><td>Vidutinis–aukštas</td><td>Profesionalus rankinis surinkimas</td><td>50–200 EUR</td></tr>
<tr><td>Pneumatiniai presai</td><td>Aukštas</td><td>Mažos–vidutinės partijos gamyboje</td><td>500–3 000 EUR</td></tr>
<tr><td>Automatiniai crimping aparatai</td><td>Aukščiausias</td><td>Masinė gamyba, >10 000 vnt/d</td><td>5 000–50 000 EUR</td></tr>
</tbody>
</table>
<blockquote>
<p>"Terkšlinės replės su kalibruotu matricų rinkiniu – tai minimumo investicija, kurią rekomenduojame kiekvienam klientui, kuris pats atlieka surinkimo darbus. Terkšlė neleidžia atleisti rankenų, kol nebuvo pritaikyta pakankama jėga." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Žingsnis po Žingsnio: Teisingas Užspaudimo Procesas</h2>
<h3>1 žingsnis: Laido nulupimas</h3>
<p>Nulupkite izoliaciją tiksliai pagal terminalo specifikaciją. Daugumoje kontaktų reikia 3–6 mm nulupto galo. Per trumpas galas – kontaktas neapims visų gijų. Per ilgas – atviros vielos kelia trumpojo jungimo riziką.</p>
<p>Kritinės taisyklės:
- Naudokite automatinį nulupėją arba kalibruotą rankinį striperį
- Niekada nenaudokite peilio – pažeistos gijos sumažina laido laidumo pajėgumą iki 60%
- Po nulupimo patikrinkite, ar visos gijos sveikos ir nepažeistos</p>
<h3>2 žingsnis: Laido ir kontakto parinkimas pagal AWG/mm²</h3>
<p>Kiekvienas kontaktas yra suprojektuotas konkrečiam laido skerspjūvio diapazonui. Naudoti netinkamo dydžio kontaktą – viena dažniausių klaidų.</p>
<table>
<thead>
<tr><th>AWG dydis</th><th>mm² ekvivalentas</th><th>Tipiškas panaudojimas</th></tr>
</thead>
<tbody>
<tr><td>26–24 AWG</td><td>0,13–0,20 mm²</td><td>Signalų laidai, jutikliai</td></tr>
<tr><td>22–20 AWG</td><td>0,32–0,50 mm²</td><td>Valdymo elektronika, duomenų perdavimas</td></tr>
<tr><td>18–16 AWG</td><td>0,75–1,30 mm²</td><td>Maitinimo laidai, LED apšvietimas</td></tr>
<tr><td>14–12 AWG</td><td>2,00–3,30 mm²</td><td>Varikliai, galios elektronika</td></tr>
<tr><td>10–8 AWG</td><td>5,30–8,40 mm²</td><td>Automobilių maitinimo grandinės, EV sistemos</td></tr>
</tbody>
</table>
<h3>3 žingsnis: Kontakto įdėjimas į įrankį</h3>
<p>Įstatykite kontaktą į tinkamą matricą (die). Terkšlinės replės paprastai turi spalva koduotas pozicijas:
- <strong>Raudona</strong> – 22–18 AWG (0,5–1,0 mm²)
- <strong>Mėlyna</strong> – 16–14 AWG (1,5–2,5 mm²)
- <strong>Geltona</strong> – 12–10 AWG (4,0–6,0 mm²)</p>
<h3>4 žingsnis: Laido įkišimas ir užspaudimas</h3>
<p>Įkiškite nuluptą laido galą į kontakto cilindrą taip, kad:
- Visos gijos patektų į kontakto vidų (jokia gija nelieka išorėje)
- Laido galas kyšotų 0,5–1,0 mm iš kitos cilindro pusės
- Izoliacijos kraštas remtųsi į izoliacijos griebtuvo zoną</p>
<p>Suspaudę įrankį, leiskite terkšlei pilnai išsijungti. Neatleiskite rankenų rankiniu būdu – tai reiškia nepakankamą jėgą.</p>
<h3>5 žingsnis: Vizualinė ir mechaninė kontrolė</h3>
<p>Po užspaudimo atlikite šiuos patikrinimus:
- <strong>Pull test</strong> – patraukite laidą su 1–2 kg jėga. Laidas neturi išlįsti
- <strong>Vizualinė kontrolė</strong> – kontakto profilis turi būti simetriškas, be įtrūkimų
- <strong>Crimp aukštis</strong> – matuokite mikrometru ir palyginkite su gamintojo specifikacija</p>
<h2>Užspaudimo Kokybės Standartai</h2>
<h3>IPC/WHMA-A-620</h3>
<p>IPC/WHMA-A-620) – tai pagrindinis pramonės standartas, apibrėžiantis laidų pynių ir kabelių surinkimo priimtinumo kriterijus. Standartas nustato tris kokybės klases:</p>
<table>
<thead>
<tr><th>Klasė</th><th>Pavadinimas</th><th>Taikymas</th><th>Pavyzdžiai</th></tr>
</thead>
<tbody>
<tr><td>1 klasė</td><td>Bendrosios paskirties</td><td>Buitinė elektronika</td><td>LED apšvietimas, ventiliatoriai</td></tr>
<tr><td>2 klasė</td><td>Dedikuota paslauga</td><td>Pramoninė, komercinė</td><td>PLC valdikliai, telekomunikacijos</td></tr>
<tr><td>3 klasė</td><td>Aukšto patikimumo</td><td>Gyvybinės sistemos</td><td>Medicinos prietaisai, aviacijos elektronika</td></tr>
</tbody>
</table>
<p>Kiekvienai klasei standartas apibrėžia konkrečius reikalavimus užspaudimo aukščiui, izoliacijos padėčiai, gijų pažeidimams ir kontakto deformacijai.</p>
<h3>UL 486A-486B</h3>
<p>Šis standartas apibrėžia elektrinių jungčių mechaninio ir elektrinio veikimo reikalavimus. Jis taikomas daugumai Šiaurės Amerikoje naudojamų kontaktų ir reikalauja minimalios traukimo jėgos bei kontaktinės varžos matavimų.</p>
<h3>SAE/USCAR standartai</h3>
<p>Automobilių pramonėje taikomi SAE AS7928 ir USCAR standartai, kurie apibrėžia griežtesnius reikalavimus vibracijos, temperatūros ciklų ir drėgmės atsparumo atžvilgiu.</p>
<h2>7 Dažniausios Užspaudimo Klaidos</h2>
<h3>1. Netinkamo dydžio kontakto naudojimas</h3>
<p>Per didelis kontaktas ant plono laido nesukuria dujų nepraleidžiamo (gas-tight) sujungimo. Per mažas – pažeidžia laido gijas ir sumažina laidumą.</p>
<h3>2. Per daug arba per mažai nuluptos izoliacijos</h3>
<p>Tipinis nulupimo ilgis – 3–6 mm, bet tikslų skaičių diktuoja kontakto specifikacija. Per ilgas nulupimas palieka atvirą vielą, kuri gali trumpinti gretimas grandines.</p>
<h3>3. Nevisų gijų patekimas į cilindrą</h3>
<p>Jei nors viena gija lieka už cilindro ribų, sujungimas nepatikimas. Daugialyčiuose laiduose gijos linkusios „skleistis" po nulupimo – naudokite suktuką arba galvutę gijoms surinkti.</p>
<h3>4. Replių naudojimas vietoje crimping įrankio</h3>
<p>Paprastos replės nesukuria kontroliuojamo profilio ir tolygaus spaudimo. Rezultatas – silpna jungtis, kuri gali sukelti elektros gaisrą. IPC standartas draudžia replinį užspaudimą gamybiniuose procesuose.</p>
<h3>5. Per didelis arba per mažas spaudimas</h3>
<p>Per mažas spaudimas (under-crimp) palieka oro tarpus tarp gijų ir kontakto – jungtis koroduoja ir atsijungia. Per didelis spaudimas (over-crimp) deformuoja kontaktą ir sulaužo gijas.</p>
<h3>6. Nekalibruotas įrankis</h3>
<p>Profesionalioje gamyboje crimping įrankiai turi būti kalibruojami kas 5 000–10 000 ciklų arba kas metus (priklausomai, kas ateina pirma). Nekalibruotas įrankis gali nukrypti nuo specifikacijos ir generuoti sisteminį defektą.</p>
<h3>7. Nešvarūs kontaktai</h3>
<p>Dulkės, tepalas ar oksido sluoksnis ant kontakto paviršiaus padidina kontaktinę varžą. Laikykite kontaktus originaliose pakuotėse iki pat naudojimo momento.</p>
<blockquote>
<p>"Gamyboje matome, kad 80% užspaudimo defektų atsiranda dėl trijų priežasčių: netinkamas AWG/kontakto derinys, per daug nuluptos izoliacijos ir nekalibruotas įrankis. Eliminuokite šias tris – ir jūsų defektų rodiklis nukris žemiau 0,1%." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Pramoninis Užspaudimas: Ką Daro Profesionalai</h2>

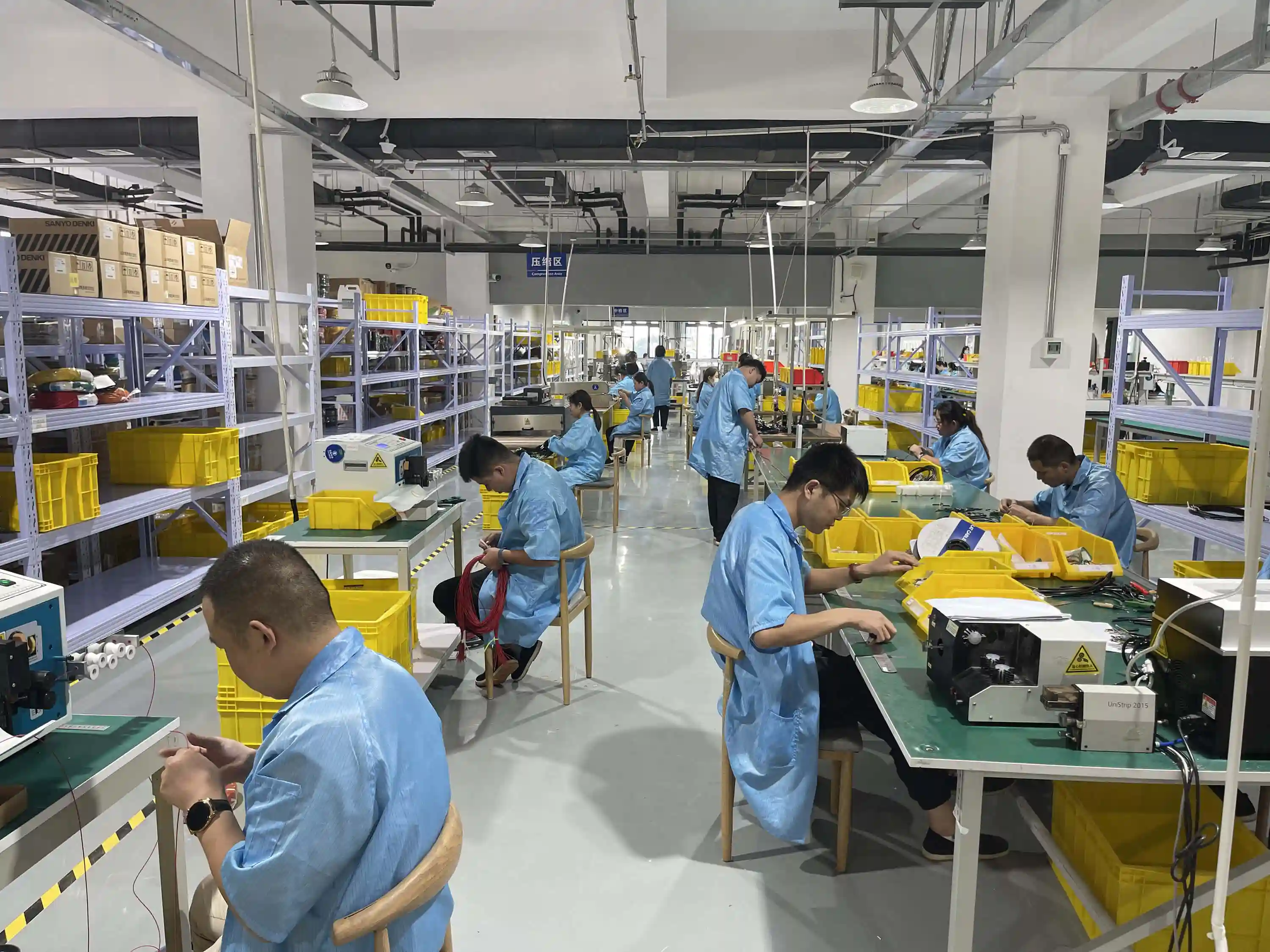

<p>Profesionaliose <a href="/paslaugos/laidu-pynes">laidų pynių gamyklose</a> užspaudimo procesas apima kur kas daugiau nei tik rankinį darbą:</p>
<h3>Crimp Force Monitoring (CFM)</h3>
<p>Automatiniai crimping aparatai matuoja jėgos kreivę kiekvieno užspaudimo metu. Jėgos profilis lyginamas su etalonine kreive realiuoju laiku. Bet koks nukrypimas (per mažas kontaktas, trūkstamos gijos, nekontaktinis smūgis) sustabdo mašiną ir signalizuoja operatoriui.</p>
<h3>Crimp aukščio matavimas</h3>
<p>Po užspaudimo mikrometras arba optinis matavimo prietaisas patikrina crimp aukštį (crimp height). Šis matmuo tiesiogiai koreliuoja su sujungimo mechanine stiprybe:</p>
<table>
<thead>
<tr><th>Crimp aukštis</th><th>Rezultatas</th></tr>
</thead>
<tbody>
<tr><td>Per didelis (+0,1 mm nuo specifikacijos)</td><td>Silpna jungtis, per mažas kontakto slėgis</td></tr>
<tr><td>Specifikacijoje (±0,05 mm)</td><td>Optimali dujų nepraleidžiama jungtis</td></tr>
<tr><td>Per mažas (-0,1 mm nuo specifikacijos)</td><td>Pažeistos gijos, sutrumpėjęs tarnavimo laikas</td></tr>
</tbody>
</table>
<h3>Pull test (traukimo bandymas)</h3>
<p>IPC/WHMA-A-620 standartas apibrėžia minimalias traukimo jėgas pagal laido dydį:</p>
<table>
<thead>
<tr><th>AWG dydis</th><th>Minimali traukimo jėga (N)</th></tr>
</thead>
<tbody>
<tr><td>26 AWG</td><td>10 N</td></tr>
<tr><td>22 AWG</td><td>22 N</td></tr>
<tr><td>18 AWG</td><td>45 N</td></tr>
<tr><td>14 AWG</td><td>80 N</td></tr>
<tr><td>10 AWG</td><td>135 N</td></tr>
</tbody>
</table>
<p>Šie bandymai atliekami kaip pirmo gaminio inspekcija (FAI) kiekvienos partijos pradžioje ir periodiškai gamybos metu.</p>
<h2>Užspaudimas vs Litavimas: Kada Ką Naudoti</h2>
<table>
<thead>
<tr><th>Kriterijus</th><th>Užspaudimas (Crimping)</th><th>Litavimas (Soldering)</th></tr>
</thead>
<tbody>
<tr><td>Greitis</td><td>1–3 sekundės</td><td>5–15 sekundžių</td></tr>
<tr><td>Pakartojamumas</td><td>Aukštas (mechaninis procesas)</td><td>Priklauso nuo operatoriaus</td></tr>
<tr><td>Vibracijos atsparumas</td><td>Puikus</td><td>Vidutinis (alavo nuovargis)</td></tr>
<tr><td>Temperatūros poveikis</td><td>Jokio</td><td>Šiluma gali pažeisti izoliaciją</td></tr>
<tr><td>Automatizavimas</td><td>Pilnas</td><td>Ribotas (selektyvus litavimas)</td></tr>
<tr><td>Remontas lauke</td><td>Galimas su rankiniu įrankiu</td><td>Reikia litavimo stoties</td></tr>
<tr><td>Kaina didelėse partijose</td><td>Maža (0,01–0,05 EUR/jungtis)</td><td>Vidutinė (0,05–0,20 EUR/jungtis)</td></tr>
</tbody>
</table>
<p>Automobilių, aviacijos ir medicinos pramonėse užspaudimas yra privalomas metodas – litavimas šiose srityse naudojamas tik PCB plokštėse, ne laidų pynėse.</p>
<h2>DUK: Dažniausiai Užduodami Klausimai</h2>
<h3>Ar galiu naudoti paprastas replinės vietoj crimping įrankio?</h3>
<p>Ne. Paprastos replės negali sukurti kontroliuojamo, simetrinio profilio ir tolygaus spaudimo. IPC/WHMA-A-620 standartas draudžia replinį užspaudimą bet kurioje kokybės klasėje. Terkšlinės crimping replės – minimalus reikalavimas.</p>
<h3>Koks optimalus crimp aukštis mano kontaktui?</h3>
<p>Crimp aukštis priklauso nuo konkretaus kontakto ir laido kombinacijos. Kiekvienas kontaktų gamintojas (TE Connectivity, Molex, JST, Amphenol) pateikia specifikacijos lapą su crimp aukščio tolerancijomis. Naudokite gamintojo duomenis, ne bendras taisykles.</p>
<h3>Kaip dažnai reikia kalibruoti crimping įrankį?</h3>
<p>Pramoniniuose procesuose – kas 5 000–10 000 ciklų arba kartą per metus. Rankiniams įrankiams – prieš kiekvieną naują projektą. Kalibracija atliekama naudojant go/no-go kalibrus arba mikrometrą pagal gamintojo specifikaciją.</p>
<h3>Ar užspaudimas tinka aliuminiams laidams?</h3>
<p>Taip, bet reikia specialių bi-metalinių kontaktų arba aliuminiui skirtų terminalų. Aliuminis oksiduojasi greičiau nei varis, todėl kontaktas turi pramušti oksido sluoksnį ir sukurti dujų nepraleidžiamą jungtį. EV (elektrinių transporto priemonių) pramonė plačiai naudoja aliuminio užspaudimą.</p>
<h3>Kuo skiriasi open barrel ir closed barrel kontaktai?</h3>
<p>Open barrel kontaktai turi atvirą cilindrą – jų užspaudimo profilis matomas ir lengvai kontroliuojamas vizualiai. Closed barrel kontaktai yra uždaryti – jie geriau apsaugo nuo aplinkos poveikio, bet vizualinė kontrolė ribota. Open barrel dažniau naudojami automobilių laidų pynėse.</p>
<h3>Ar PCB Lithuania atlieka laidų užspaudimo darbus?</h3>
<p>Taip. Mūsų <a href="/paslaugos/laidu-pynes">laidų pynių gamybos</a> ir <a href="/paslaugos/kabeliu-surinkimas">kabelių surinkimo</a> paslaugos apima profesionalų užspaudimą su automatiniu crimp force monitoring, 100% elektriniu testavimu ir IPC/WHMA-A-620 atitikties sertifikatu.</p>
