ESD Kontroliuojamas PCB Surinkimas Jautriems Komponentams

Kai RFQ turi MOSFET, RF modulį, BGA, optinį jutiklį arba medicininę analoginę grandinę, ESD nėra pakavimo pastaba. PCB Lithuania valdo elektrostatinę riziką nuo komponentų priėmimo iki AOI, ICT/FCT, programavimo ir ESD saugios siuntos.

Gauti nemokamą pasiūlymą Techninė pagalba

ANSI/ESD

S20.20 Logika

IEC

61340-5-1

<60%

RH Sandėlyje

100%

Pakuotės Žymėjimas

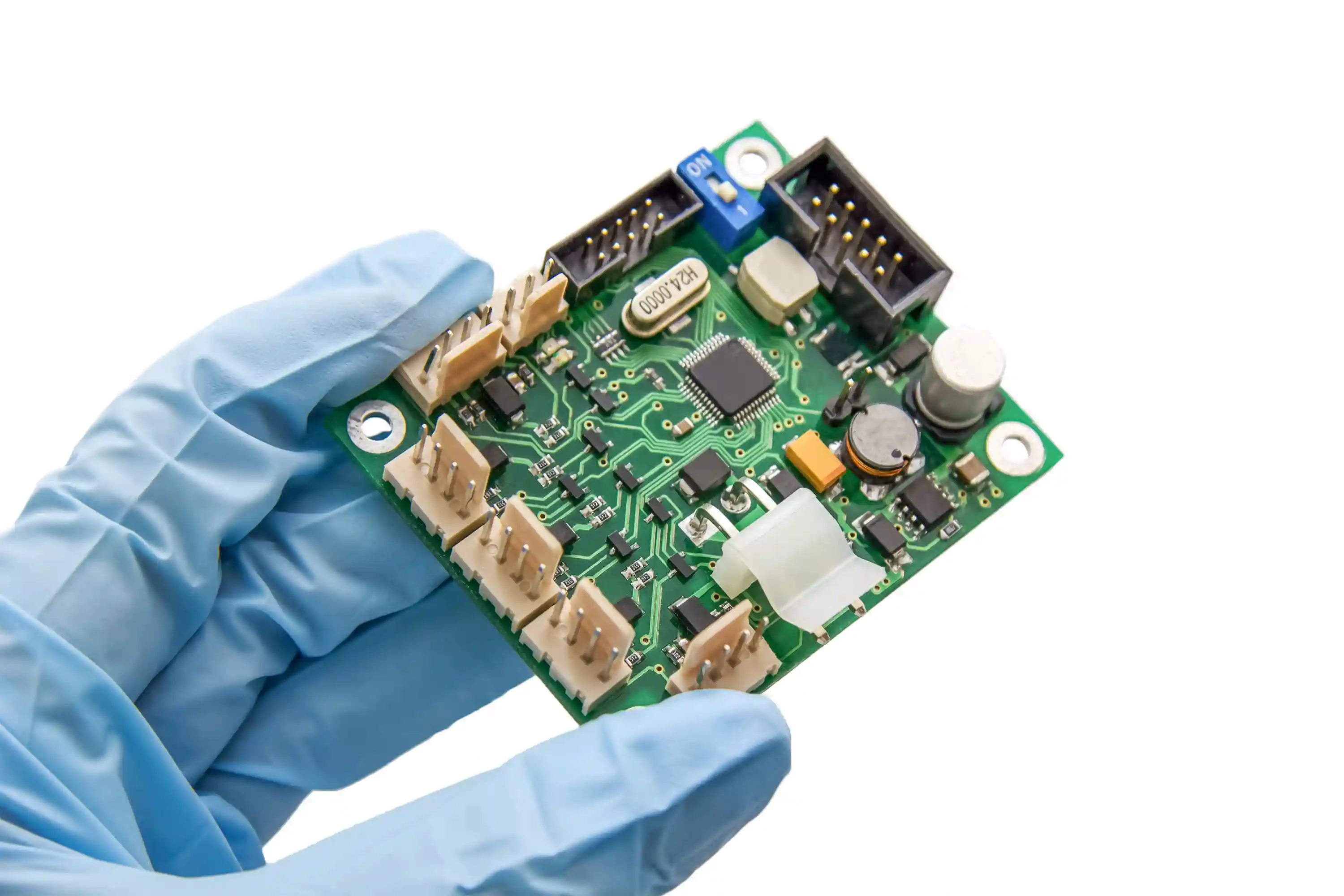

Kodėl ESD Kontrolė Turi Būti RFQ Reikalavimas?

ESD pažeidimas dažnai neatrodo kaip gamybos brokas. Plokštė gali praeiti AOI ir pirmą funkcinį testą, bet po transportavimo, įjungimo ciklų arba kliento sistemoje atsiranda latentiniai gedimai. Todėl pirkimo komanda turi klausti ne vien apie SMT pajėgumą, o apie visą EPA discipliną: įžemintus stalus, apyrankes, batų ir grindų kontrolę, jonizatorius, ESD dėžes, MSL kepimą, pakuotės ženklinimą ir partijų atsekamumą. Šis puslapis skirtas RFQ stadijai, kai lyginate 2-3 EMS tiekėjus ir norite suprasti, ar ESD apsauga valdoma procesu, o ne operatoriaus įpročiu.

Praktinis mūsų vertinimo scenarijus: 2026 m. Q1 medicininio jutiklio pilotinėje 240 vnt. partijoje klientas turėjo 0 defektų AOI etape, bet 6 vienetai rodė nestabilų analoginį nulį po 72 val. kambario temperatūros. Peržiūrėjus procesą nustatėme, kad jautrūs analoginiai IC po programavimo buvo perkeliami į nepažymėtą plastikinį dėklą prieš galutinį FCT. Pakeitus dėklą į ESD krūvį išsklaidantį dėklą, pridėjus jonizatorių programavimo zonoje, apyrankės testą kiekvienos pamainos pradžioje ir MSL maišelio atidarymo laiką prie lot įrašo, pakartotinė 300 vnt. partija FCT pakartojime turėjo 0 nestabilių analoginių kanalų. Tai nėra pažadas apie nulinius defektus; tai rodo, kokius duomenis reikia valdyti, kad gedimas būtų susekamas.

Susijusios paslaugos:

PCB surinkimas SMT surinkimas ICT/FCT testavimas Komponentų tiekimas Logistika Kokybės užtikrinimas Medicininis PCB surinkimas Telekomunikacijos

Techninės Specifikacijos

Gamybos Galimybės

Taikymo Sritis

SMT, THT, mišrus PCBA, programavimas, FCT

Standartų Logika

ANSI/ESD S20.20, IEC 61340-5-1, IPC-A-610

EPA Kontrolė

Įžeminimas, apyrankės, grindys, stalai, jonizatoriai

MSL Valdymas

Sausi maišeliai, HIC, kepimo įrašai, atidarytos pakuotės laikas

Pakuotė

ESD maišeliai, krūvį išsklaidantys dėklai, ekranuojantys maišeliai, drėgmės indikatoriai

Atsekamumas

MPN, lotas, operatorius, stotis, testas, pakuotė

Tipinis Pilotinis Kiekis

50-500 vnt. prieš SOP

RFQ Reakcija

24-48 val. ESD rizikos peržiūra

Privalumai

Kodėl rinktis mus?

EPA Zona Kiekvienam Kritiniam Etapui

ESD kontrolė taikoma ne tik SMT linijoje. Vertiname komponentų priėmimą, komplektavimą, rankinį THT, programavimą, FCT, remontą ir pakavimą, nes defektas...

MSL ir Drėgmės Rizikos Valdymas

Jautriems IC, BGA ir RF moduliams registruojame maišelio atidarymo laiką, HIC būklę, kepimo poreikį ir atidarytos pakuotės leidžiamą laiką, kad bešvinis...

Tinkama Pakuotė Pagal Kelionę

Parenkame ESD ekranuojantį maišelį, krūvį išsklaidantį dėklą, putų įdėklus, drėgmės indikatorius ir lot etiketes pagal produkto jautrumą, transporto trukmę...

Atsekami Testai, o ne Bendras Pažadas

AOI, X-Ray, ICT/FCT ir programavimo rezultatai susiejami su partija arba serijiniu numeriu, kad latentinis gedimas būtų tiriamas pagal duomenis, ne pagal...

Operatoriaus Kontrolė Pamainos Pradžioje

Apyrankės, kulno juostelės, ESD stalų įžeminimas ir jonizatorių būklė tikrinami pagal darbo instrukciją. Kai projektas jautrus, įrašai pridedami prie...

Aiški Riba Tarp Prototipo ir SOP

Prototipui galima taikyti lengvesnį įrodymų paketą, bet serijai apibrėžiame kontrolės planą: kas tikrinama 100%, kas audituojama periodiškai ir kas stabdo...

Darbo Procesas

Kaip dirbame

RFQ ESD Rizikos Peržiūra

Peržiūrime BOM, MSL statusą, jautrius komponentus, programavimo ir testavimo žingsnius, pakuotės reikalavimus bei transporto scenarijų.

EPA ir MSL Plano Patvirtinimas

Sutariame dėl EPA zonų, sausos grandinės, kepimo taisyklių, pakuotės tipo, lot ženklinimo ir priėmimo kriterijų pagal IPC-A-610 riziką.

Pilotinė Gamyba su Įrašais

Pirmoje partijoje fiksuojame kritinius įrašus: maišelio atidarymo laiką, operatoriaus ESD patikrą, testų logus, neatitiktis ir pakuotės statusą.

SOP Kontrolės Plano Uždarymas

Po pilotinės partijos nustatome periodines patikras, reakcijos planą, ESD pakuotės BOM ir pakeitimų kontrolę serijinei gamybai.

Taikymo Sritys

Pramonės šakos

Medicininiai jutikliai ir analoginiai moduliaiRF ir telekomunikacijų plokštėsBGA, QFN ir fine-pitch IC surinkimasAutomobilių valdikliai ir ECUIoT moduliai su bateriniu maitinimuPramoninės automatikos valdikliaiOptiniai jutikliai ir lazerių valdymasAviacijos ir gynybos elektronika

Medžiagos ir Parinktys

Pasirinkimo galimybės

Autoriaus Kompetencija

Hommer Zhao, PCB Lithuania įkūrėjas ir techninis ekspertas, daugiau nei 15 metų dirba su PCB, PCBA, kabelių ir box build projektais Europos OEM komandoms.

ESD Ekranuojantis Maišelis

Naudojamas jautrioms PCBA siuntoms, kai reikia apsaugos nuo elektrostatinio lauko ir mechaninio trynimosi transportavimo metu.

Krūvį Išsklaidantis Dėklas

Tinka programavimo, FCT ir pakavimo etapams, kai plokštės keliauja tarp stočių ir negali būti dedamos į įprastą plastikinį dėklą.

MSL Sausa Pakuotė

Drėgmei jautriems komponentams arba PCBA naudojami sausi maišeliai, desikantai ir HIC indikatoriai pagal sutartą atidarytos pakuotės laiko kontrolę.

ESD Kontrolės Įrašai

Pamainos apyrankės testas, stalo įžeminimo patikra, jonizatoriaus patikra ir kritinių stočių auditai, kai to reikalauja klientas.

Kokybės Paketas

Pilotinės partijos FAI, ICT/FCT logai, neatitikčių sąrašas, pakuotės nuotraukos ir SOP kontrolės planas auditui.

DUK

Dažnai užduodami klausimai

Ar ESD kontroliuojamas PCB surinkimas reikalingas kiekvienam projektui?

Ne vienodu lygiu. Paprastai jis būtinas projektams su MOSFET, RF, analoginiais, optiniais, BGA, QFN, medicininiais arba automobilių komponentais. Paprastai LED arba žemos rizikos THT plokštei gali pakakti standartinės EPA disciplinos ir ESD pakuotės.

Kuo skiriasi ESD maišelis nuo įprastos antistatinės pakuotės?

Įprasta antistatinė medžiaga mažina krūvio kaupimąsi, bet nebūtinai apsaugo nuo elektrostatinio lauko. ESD ekranuojantis maišelis naudojamas jautresnėms PCBA siuntoms, kai reikia geresnės apsaugos transportuojant ir sandėliuojant.

Ar galite pateikti ESD kontrolės įrašus su partija?

Taip, jei tai įtraukiama į RFQ arba kontrolės planą. Galime pateikti pamainos ESD patikrų, pakuotės tipo, MSL būklės, FCT rezultatų ir lot atsekamumo įrašus pagal projekto riziką.

Kaip ESD kontrolė susijusi su MSL valdymu?

Tai skirtingos rizikos, bet jos dažnai pasirodo tame pačiame projekte. ESD saugo komponentą nuo iškrovos, o MSL valdymas saugo drėgmei jautrų paketą nuo reflow pažeidimo. RF, BGA ir medicininiuose moduliuose abi disciplinos turi būti matomos viename gamybos plane.

Ar ESD kontrolė padidina kainą?

Paprastas ESD pakavimas kainą keičia nedaug. Didesnė kaina atsiranda, kai reikia papildomų įrašų, dissipative dėklų, dry pack, individualaus serijinio atsekamumo arba išplėstinio FCT. RFQ verta aiškiai atskirti privalomą saugos lygį nuo pageidaujamų audito įrodymų.

Kokius standartus verta nurodyti RFQ?

ESD kontrolei verta nurodyti ANSI/ESD S20.20 arba IEC 61340-5-1 logiką, o PCBA priėmimui - IPC-A-610 Class 2 arba Class 3 pagal produkto riziką. Jei projektas automobilių arba medicinos srityje, šalia to dažnai atsiranda IATF 16949 arba ISO 13485 reikalavimai.
