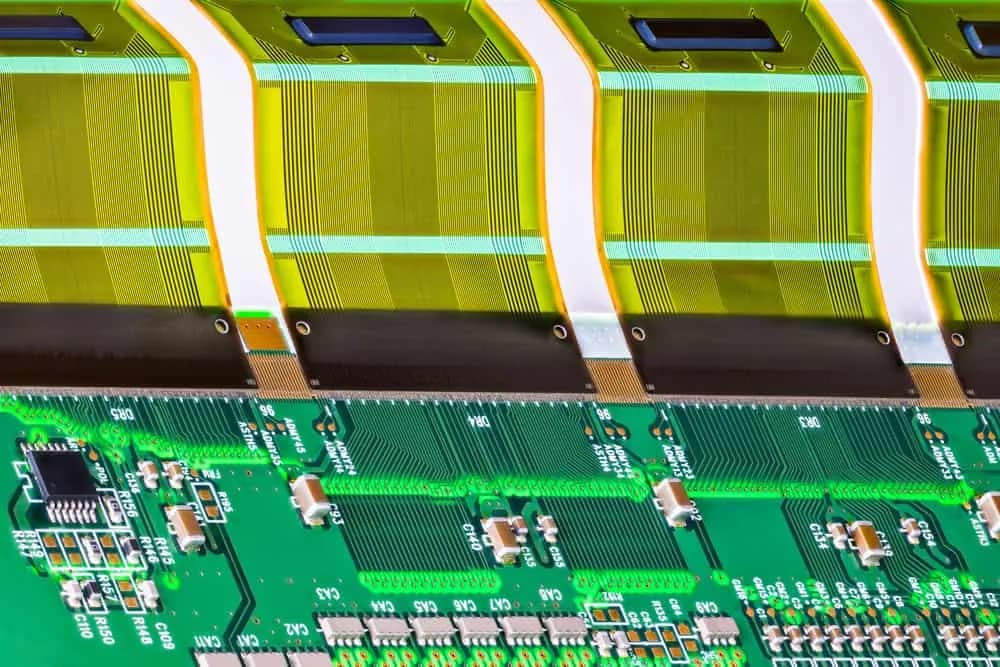

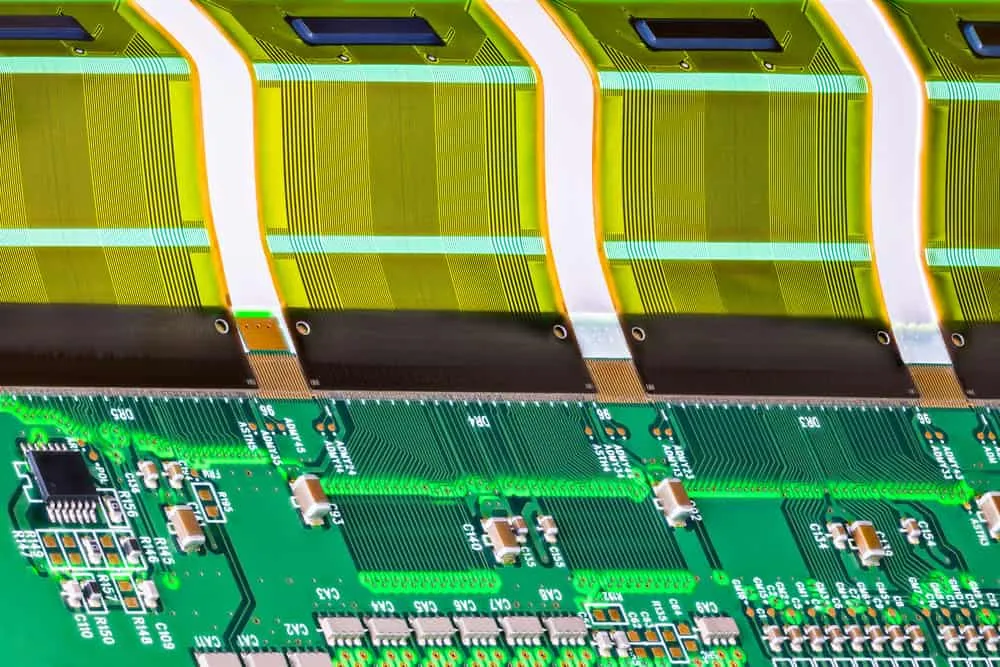

Greita Flex PCB Gamyba

Fast Turn Flex PCB Prototipams, NPI ir Skubiems Paleidimams

Kai produkto kūrimo grafikas stringa ne dėl schemos, o dėl ilgo lanksčios plokštės termino, reikia ne bendro flex PCB tiekėjo, o komandos, kuri supranta greito paleidimo logiką. PCB Lithuania fast turn flex PCB paslauga skirta projektams, kuriems svarbus trumpas ciklas nuo Gerber failų iki testuojamų plokščių: wearable įrenginiai, kamerų moduliai, medicinos sensoriai, automobilių submoduliai ir kiti kompaktiški mazgai, kuriuose kabelio ir standžios PCB kombinacija būtų per lėta arba per nepatikima.

Gauti nemokamą pasiūlymą Techninė pagalba

24h

DFM Atsakas

1-6

Flex Sluoksniai

5-8 d.d.

Tipinis Terminas

NPI

Greitas Paleidimas

Kada Fast Turn Flex PCB Yra Geresnis Sprendimas Nei Standartinis Flex Užsakymas?

Lanksčios plokštės dažnai užsakomos per vėlai, nes komanda pirmiausia koncentruojasi į elektrinę schemą, o mechaninės sąsajos, lenkimo zonos, stiffener vietos ir surinkimo apribojimai paaiškėja tik priartėjus prie prototipo. Tada standartinis 2-3 savaičių terminas tampa kritiniu butelio kakliuku. Fast turn flex PCB paslauga skirta tokiai situacijai sutrumpinti. Vietoje ilgo bendro ciklo jūs gaunate greitą DFM peržiūrą, aiškų grįžtamąjį ryšį dėl lenkimo spindulio, coverlay angų, stiffener geometrijos, connector zonų ir terminų, kurie dera su realiu NPI grafiku, o ne tik teorine gamyklos apkrova.

PCB Lithuania fast turn flex PCB procesas nėra tik prioritetinė eilė gamyboje. Greitį čia lemia ankstyvas dizaino stabilizavimas. Peržiūrime vario balansą lankstymo zonoje, vario storį, pad geometriją prie FPC jungčių, pastiprinimo medžiagas, vienpusio ar dvipusio flex pasirinkimą, ENIG ar kitos apdailos įtaką surinkimui ir tai, ar plokštė po gamybos eis tiesiai į SMT ar rankinį montavimą. Tokia peržiūra padeda išvengti situacijos, kai pirmas prototipas atvyksta greitai, bet tampa netinkamas dėl per standžios lenkimo vietos, nepakankamo standumo jungties zonoje arba neapgalvoto panelizavimo. Todėl ši paslauga ypač vertinga R&D, medicinos, telekomunikacijų ir vartojimo elektronikos komandoms, kurios matuoja ne tik plokštės kainą, bet ir kiekvienos savaitės įtaką time-to-market.

Susijusios paslaugos:

Lanksti PCB Standži-lanksti PCB PCB prototipai PCB panelizacija PCB kainos skaičiuoklė

Techninės Specifikacijos

Gamybos Galimybės

Sluoksnių Skaičius

1-6 sluoksniai fast turn režime

Pagrindo Medžiaga

Polyimide su coverlay

Vario Storis

0.5-1 oz tipiniams NPI projektams

Min. Takelis / Tarpas

3/3 mil pagal dizainą

Stiffener Parinktys

PI, FR-4, plienas pagal mazgą

Paviršiaus Apdaila

ENIG, OSP, kitos pagal poreikį

Tipinis Terminas

5-8 darbo dienos

Pritaikymas

prototipai, EVT, DVT, mažos pilotinės serijos

Privalumai

Kodėl rinktis mus?

Greitas DFM Prieš Paleidžiant Gamybą

Peržiūrime ne tik bazinius Gerber failus, bet ir lenkimo zonas, stiffener ribas, coverlay atidarymus, connector pėdsakus ir panelizavimo logiką, kad terminas nesugriūtų po pirmo CAM klausimo.

Optimizuota NPI Logikai, O Ne Tik Standartinei Fabrikacijai

Fast turn flex PCB skirta projektams, kuriems svarbu greitai pereiti į bandymus ar pirmą surinkimą. Todėl deriname medžiagas, apdailą ir tiekimo sprendimus su realiu prototipavimo scenarijumi.

Stiffener ir Jungčių Zonų Kontrolė

Dažna flex projektų problema yra ne pati grandinė, o mechaninis nestabilumas ties FPC ir board-to-board jungtimis. Parenkame standinimo logiką, kad plokštė būtų gaminama greitai, bet liktų patikima surinkime.

Paruošimas Greitam SMT ar Mišriam Surinkimui

Jei po fabrikacijos seks komponentų montavimas, įvertiname, ar plokštė reikalauja carrier, papildomo support, panelizacijos ar kitų sprendimų, kad flex PCB būtų realiai surenkama be papildomų vėlavimų.

Trumpesnis Ciklas R&D ir Produktų Komandoms

Skubus flex prototipas turi vertę tik tada, kai padeda greičiau priimti sprendimą. Paslauga orientuota į tas komandas, kurios nori greitai validuoti form-factor, signalų maršrutą ir mechaninį įstatymą į korpusą.

Aiški Rizikų Komunikacija Dar Iki Pirkimo

Jei dizainas pernelyg agresyvus fast turn režimui, tai įvardijame iškart: kas riboja terminą, ką verta supaprastinti ir kur kompromisas tarp greičio, kainos ir rizikos bus racionaliausias.

Darbo Procesas

Kaip dirbame

Failų ir NPI Konteksto Peržiūra

Gauname Gerber, stack-up, lenkimo reikalavimus ir tikslinį terminą, tada įvertiname, ar projektas tinkamas fast turn flex režimui be perteklinės rizikos.

DFM ir Mechaninių Zonos Korekcijos

Patikriname lenkimo spindulius, connector zonas, stiffener poreikį, vario balansą, panelizaciją ir pateikiame konkrečias pastabas prieš patvirtinimą.

Pagreitinta Fabrikacija

Po patvirtinimo paleidžiame prioritetinę gamybą su suderintomis medžiagomis ir paviršiaus apdaila, kad plokštės būtų paruoštos prototipų ar mažos serijos etapui.

Testavimas ir Paruošimas Sekančiam Etapui

Atlikus elektrinį patikrinimą ir vizualinę kontrolę, plokštės ruošiamos siuntimui arba tolesniam SMT surinkimui, kad komanda galėtų iškart pereiti į validaciją.

Taikymo Sritys

Pramonės šakos

Wearable ir nešiojama elektronikaKamerų ir ekranų moduliaiMedicinos sensoriai ir diagnostikos įrangaAutomobilių interjero elektronikaTelekomunikacijų ir antenų submoduliaiPramoniniai jutikliai ir kompaktiški valdikliaiVartojimo elektronikos NPI projektaiMažos pilotinės serijos prieš SOP

Medžiagos ir Parinktys

Pasirinkimo galimybės

Vienpusė Flex PCB

Tinka greitesniems ir ekonomiškesniems prototipams, kai grandinė nėra itin tanki, o pagrindinis tikslas yra forma, svoris ir lankstumas.

Dvipusė Flex PCB

Naudojama, kai reikia daugiau maršrutavimo laisvės arba patikimesnio komponentų ir jungčių išdėstymo kompaktiškame modulyje.

FR-4 arba PI Stiffener

Padeda stabilizuoti jungčių, ZIF ir FPC lizdų bei komponentų zonas, kad flex plokštė būtų patikima tiek montuojant, tiek eksploatuojant.

ENIG Paviršiaus Apdaila

Dažnas pasirinkimas smulkiam žingsniui, kontaktinėms zonoms ir projektams, kuriuose svarbus stabilus litavimo bei kontaktų patikimumas.

DUK

Dažnai užduodami klausimai

Koks realus fast turn flex PCB terminas?

Tipinis terminas daugeliui 1-2 sluoksnių flex PCB prototipų yra apie 5-8 darbo dienas po DFM patvirtinimo. Jei konstrukcija turi daug stiffener zonų, labai smulkų žingsnį ar sudėtingą panelizaciją, terminas gali ilgėti, ir tai įvertiname prieš paleisdami užsakymą.

Ar fast turn flex PCB tinka ir komponentų surinkimui?

Taip, bet svarbu įvertinti surinkimo metodą iš anksto. Kai kuriems flex projektams reikia carrier, papildomo support ar standinimo sprendimų, kad SMT procesas būtų stabilus. Dėl to fast turn paslauga apima ir surinkimo paruošimo logiką, ne tik pačią fabrikaciją.

Kada verta rinktis fast turn flex vietoje standžios PCB su kabeliu?

Dažniausiai tada, kai svarbus kompaktiškas tūris, mažesnis svoris, mažiau mechaninių jungčių ir trumpesnis integracijos ciklas. Jei produktas turi judančią, lenkiamą ar labai ankštą zoną, flex PCB dažnai sumažina surinkimo riziką ir iteracijų skaičių.

Ar galite padėti, jei dizainas dar nėra pilnai optimizuotas flex gamybai?

Taip. Daugelis fast turn projektų prasideda nuo elektriškai veikiančio, bet mechanikai dar nevisiškai subrendusio dizaino. Per DFM peržiūrą pažymime vietas, kurios gali stabdyti gamybą ar mažinti patikimumą, ir pasiūlome racionalias korekcijas.

Kokius failus reikia pateikti greitam flex PCB pasiūlymui?

Geriausia pateikti Gerber arba ODB++ failus, sluoksnių informaciją, medžiagos ar storio reikalavimus, connector zonas, lenkimo brėžinį ar bent trumpą mechaninį aprašą ir pageidaujamą terminą. Kuo aiškesnis NPI kontekstas, tuo tiksliau galima įvertinti fast turn galimybę.
