Kelių Plokščių Integracija

Multi-board PCBA Kai Viena Plokštė Nebepakanka Produktui

Multi-board PCBA padeda valdyti produktus, kuriuose maitinimas, valdymas, RF, vartotojo sąsaja ir kabelių sąsajos turi veikti kaip viena patikrinta sistema. PCB Lithuania surenka atskiras PCB, valdo board-to-board jungtis, kabelius, FAI, ICT/FCT ir box build integraciją, kad pirkėjas gautų ne atskiras plokštes, o paruoštą elektronikos mazgą.

Gauti nemokamą pasiūlymą Techninė pagalba

2-8

PCB Viename Mazge

01005

SMT Komponentai

100%

FCT Pagal Planą

IPC-A-610

Priėmimo Kriterijai

Santrauka

Multi-board PCBA sujungia kelias surinktas PCB, jungtis, kabelius ir galutinį testą viename gamybos maršrute.
Tinka produktams, kuriuose viena didelė PCB brangina korpusą, RF atskyrimą arba servisą.
Kiekviena PCB testuojama atskirai, o po integracijos atliekamas sistemos FCT.
Pasiūlymui reikia visų PCB failų, BOM, kontaktų išdėstymo, mechanikos ir testavimo instrukcijos.

Kelių Plokščių PCBA Reikia Valdyti Kaip Vieną Produktą

Multi-board PCBA yra elektronikos mazgas, kuriame 2 arba daugiau surinktų PCB sujungiamos per board-to-board jungtis, kabelius, tarpiklius arba korpuso mechaniką. Tokia architektūra dažna pramoniniuose valdikliuose, medicinos įrangoje, IoT vartų moduliuose, maitinimo sistemose ir LED ar RF gaminiuose. Rizika atsiranda ne vien litavimo metu. Kritiniai klausimai yra jungčių orientacija, signalų kelias tarp plokščių, programinės įrangos suderinamumas, mechaninis įtempis ir tai, ar galutinis FCT tikrina visą sistemą, o ne tik atskirą PCB.

Board-to-board jungtis yra mechaninė ir elektrinė sąsaja, kuri perduoda maitinimą, signalus arba duomenis tarp dviejų PCB be ilgo kabelio. Jei jungties aukštis, poliarumas arba tolerancijų grandinė nepatikrinta prieš NPI, net gerai surinktos plokštės gali nesusijungti korpuse. PCBA yra surinkta spausdintinė plokštė su komponentais, todėl kelių PCBA programa turi turėti bendrą revizijų matricą ir vieną testavimo atsakomybės savininką.

Litavimo kriterijus siejame su IPC-J-STD-001 ir IPC-A-610 logika; viešą IPC kontekstą galima rasti IPC elektronikos standartų apraše. Kokybės įrašų, FAI ir neatitikčių valdymui naudojame ISO 9001 principus, kurių bendras kontekstas pateiktas ISO 9000 šeimos apraše. Jei tarp plokščių naudojamas kabelių mazgas, priėmimo ribas papildome IPC-A-620 kriterijais, kad kontaktų išdėstymas, tęstinumo testas ir traukimo testai būtų atskirti nuo PCB litavimo patikros.

Kitas praktinis scenarijus buvo 2022-Q4 JAV išmaniųjų įrenginių programa: klientui reikėjo ne atskiros plokštės, o LED Light Ring Assembly su integrated PCBA and cable ir 500-piece initial production run. Tokiam projektui vien SMT kokybės nepakanka. Reikia bendro PCBA, kabelio, mechaninio tvirtinimo, šviesos funkcijos testo ir pakuotės plano, nes galutinis defektas dažnai atsiranda sąsajoje tarp dalių.

Tinkamumo riba

Ši paslauga geriausiai tinka 2-8 PCB produktams, kuriuose reikia valdyti mechaninę integraciją, kabelius, board-to-board jungtis arba galutinį FCT. Jei projektas yra viena paprasta FR-4 plokštė be sistemos integracijos, geresnis kelias dažnai yra standartinis PCB surinkimas. Jei pagrindinė rizika yra vien plokščių išdėstymas gamybiniame panelėje, pradėkite nuo PCB panelizacijos.

Susijusios paslaugos:

PCB surinkimas SMT surinkimas THT surinkimas PCB panelizacija ICT/FCT testavimas Box build Kabelių surinkimas Kainos pasiūlymas

Techninės Specifikacijos

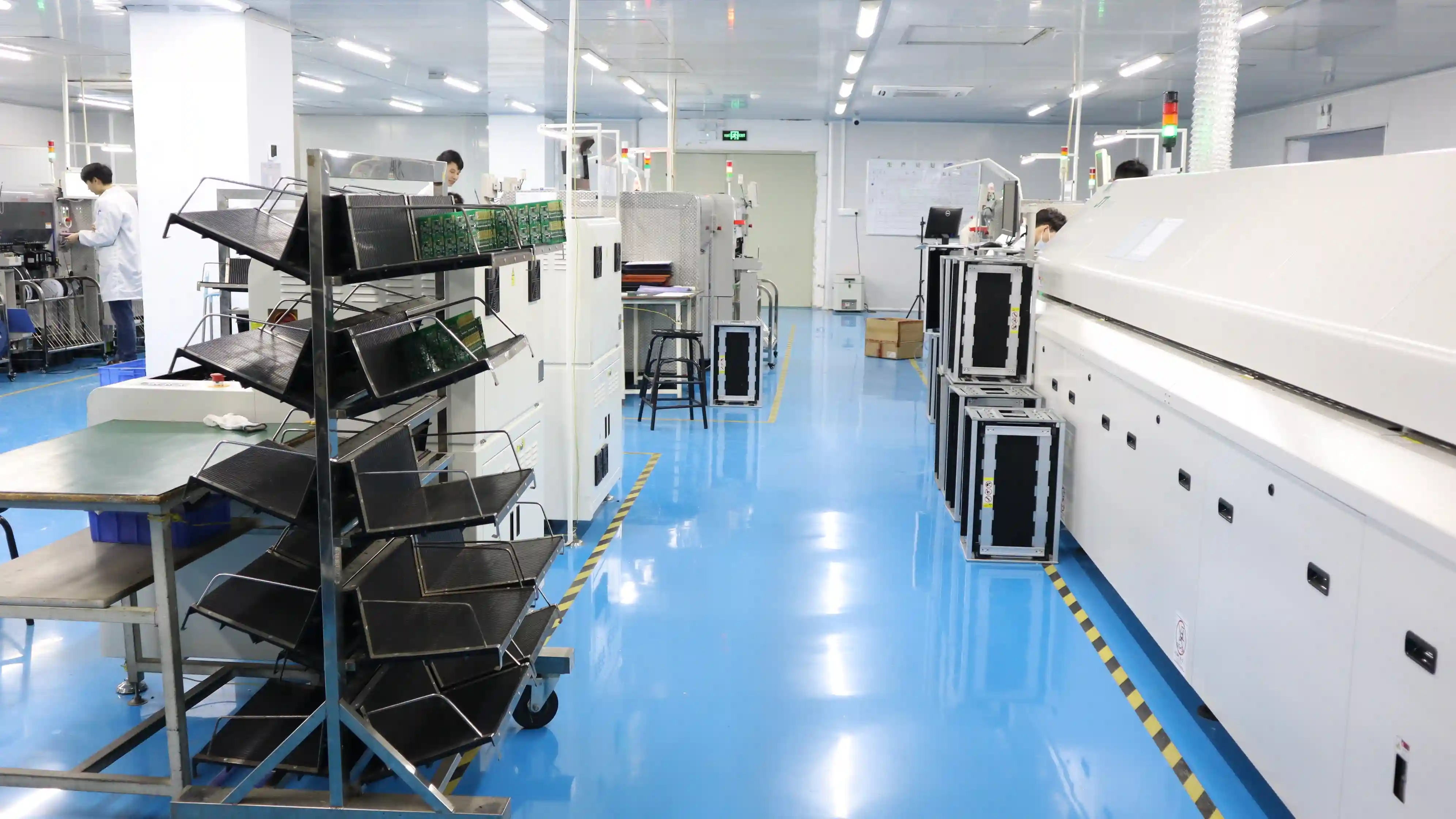

Gamybos Galimybės

PCB Skaičius

2-8 plokštės viename mazge

Surinkimo Tipai

SMT, THT, mišrus

Jungtys

board-to-board, FFC/FPC, laidai

Komponentai

01005, QFN, BGA, THT terminalai

Testavimas

AOI, X-Ray, ICT, FCT

FAI

pirmos partijos patvirtinimas

Tiekimo Modelis

turnkey arba dalinis turnkey

Kiekiai

NPI, pilotas, serijinė gamyba

Privalumai

Kodėl rinktis mus?

Bendra Revizijų Matrica Visoms PCB

Kiekvienai plokštei, kabeliui, programinės įrangos versijai ir mechaniniam brėžiniui priskiriame vieną išleidimo logiką, kad FAI nemaišytų skirtingų versijų.

DFM/DFA Prieš Jungčių Užsakymą

Tikriname board-to-board jungčių aukštį, poliarumą, mechanines draudžiamas zonas, fiducialus ir testavimo taškų prieigą prieš PCB gamybą bei komponentų pirkimą.

Atskiras ir Sistemos Lygio Testavimas

Kiekviena PCBA gali turėti AOI, X-Ray, ICT arba flying probe, o galutinė sistema tikrinama pagal maitinimo, komunikacijos ir funkcijos ribas.

PCBA, Kabelių ir Box Build Koordinavimas

Kai projektui reikia kabelių arba korpuso, sujungiame PCB surinkimą, kabelių testą, mechaninį montavimą ir galutinį pakuotės patikrinimą.

Aiškus Kainos Išskaidymas

Pasiūlyme atskiriame PCB gamybą, SMT/THT darbą, jungtis, kabelius, testavimo laikiklius, FCT ir logistiką, kad pirkėjas nematytų vienos nepaaiškintos eilutės.

Perėjimas Nuo NPI Iki Serijos

Po pirmos partijos uždarome DFM pastabas, testavimo ribas ir operatoriaus instrukcijas, kad 100 vnt. pilotas galėtų virsti reguliaria serija.

Realaus Projekto Pavyzdys

Klientų Projektų Apžvalga

PramonėPietų Afrika2022-Q2

Scenarijus

Ilgametis laidų pynių klientas savarankiškai pirko PCB surinkimus ir elektroninius komponentus savo pramoninei įrangai.

Iššūkis

Atskiri laidynų ir PCBA tiekėjai skaidė tiekimo grandinę, didino surinkimo nesuderinamumo riziką ir apsunkino integracijos komandos logistiką.

Sprendimas

PCB Lithuania įtraukė atskirą PCB surinkimo inžinerijos komandą ir koordinavo technines konsultacijas dėl komponentų tiekimo bei plokščių gamybos.

Rezultatas

Klientas perėjo nuo laidynų pirkimo modelio prie PCB/PCBA ir komponentų tiekimo per platesnę kelių kategorijų gamybos partnerystę.

Konkretūs Skaičiai

IC STM32F105RBT6 sourcingPCB/PCBA manufacturing integrationMulti-category supply consolidation

Darbo Procesas

Kaip dirbame

Architektūros ir Failų Peržiūra

Tikriname kiekvienos PCB funkciją, Gerber/ODB++, BOM, kontaktų išdėstymą, jungčių orientaciją, korpuso ribas ir planuojamą testavimo seką.

DFM/DFA ir Tiekimo Patvirtinimas

Suderiname stack-up, panelizaciją, komponentų alternatyvas, board-to-board jungtis, kabelių mazgus ir testavimo laikiklio poreikį prieš pirkimą.

PCBA Surinkimas ir Tarpinė Kontrolė

Vykdome SMT/THT surinkimą su SPI, AOI, X-Ray arba ICT pagal kiekvienos plokštės rizikos profilį ir IPC-A-610 priėmimo klasę.

Integracija, FCT ir Išleidimas

Sujungiame plokštes, kabelius ir mechaniką, atliekame galutinį FCT, uždarome FAI įrašus ir paruošiame siuntą pagal pakuotės reikalavimus.

Taikymo Sritys

Pramonės šakos

Pramoniniai valdikliai su atskira maitinimo PCBMedicinos prietaisai su vartotojo sąsajos plokšteIoT vartai ir komunikacijos moduliaiLED žiedai ir apšvietimo submazgiaiRF moduliai su atskirta antenos zonaRobotikos ir automatizavimo valdymo blokaiBox build gaminiai su kabeliaisAutomobilių elektronikos posistemės

Medžiagos ir Parinktys

Pasirinkimo galimybės

Board-to-board jungtys

Tinka kompaktiškiems produktams, kai reikia tikslaus plokščių atstumo, mažesnio laidų kiekio ir pakartojamos mechaninės geometrijos.

FFC/FPC arba laidų sąsajos

Naudojamos tada, kai plokštės juda, yra skirtinguose korpuso lygiuose arba reikia daugiau laisvės montuojant galutinį produktą.

Testavimo laikiklio ir tarpiklių sprendimai

Padeda apsaugoti PCBA nuo lenkimo, valdyti jungčių apkrovą ir užtikrinti stabilų sistemos FCT per NPI bei serijinę gamybą.

Dalinis turnkey modelis

Klientas gali pateikti kritinius IC arba programinės įrangos resursus, o PCB Lithuania valdo likusią PCBA, kabelių ir integracijos grandinę.

DUK

Dažnai užduodami klausimai

Kada multi-board PCBA geresnė už vieną didelę PCB?

Multi-board PCBA dažniausiai geresnė tada, kai gaminys turi aiškiai atskirtas funkcijas: maitinimą, valdymą, RF, vartotojo sąsają arba jutiklius. 2-5 mažesnės plokštės leidžia geriau išnaudoti korpuso tūrį, atskirti triukšmingas zonas ir sumažinti vienos didelės plokštės lenkimą. Toks sprendimas brangesnis dėl jungčių, kabelių, testavimo ir integracijos darbo, todėl jo nerekomenduojame vien tam, kad būtų patogiau išdėstyti komponentus. Jei signalai paprasti, o korpusas platus, vienos PCB architektūra dažnai lieka pigesnė.

Kokius failus reikia pateikti multi-board PCBA pasiūlymui?

Tiksliam pasiūlymui reikia kiekvienos plokštės Gerber arba ODB++ failų, BOM, Pick-and-Place, surinkimo brėžinių, stack-up reikalavimų, board-to-board jungčių sąrašo, kabelių kontaktų išdėstymo ir galutinio integracijos testo. Jei produktas montuojamas į korpusą, pridėkite 2D arba 3D mechaninius failus ir tvirtinimo momentus. 3 plokščių programoje viena neaiški jungties orientacija gali sustabdyti visą FAI, todėl revizijų matrica yra tokia pat svarbi kaip litavimo standartas IPC-A-610.

Ar testuojate kiekvieną plokštę atskirai, ar tik visą sistemą?

Multi-board PCBA projektams paprastai taikome du testavimo lygius: atskirą kiekvienos plokštės patikrą ir galutinį sistemos FCT. Atskira plokštė gali praeiti AOI, X-Ray, ICT arba flying probe pagal riziką, o po sujungimo tikrinama maitinimo seka, komunikacija, programinės įrangos versija ir jungčių stabilumas. 100% funkcinis testas ypač svarbus, kai gaminyje yra 2 ar daugiau PCB ir kabelių sąsaja, nes gedimo priežastis gali būti litavimas, kontaktų išdėstymas, mechaninis įtempis arba programinė konfigūracija.

Kokie standartai taikomi multi-board PCBA surinkimui?

Litavimo ir PCBA priėmimui dažniausiai taikome IPC-J-STD-001 ir IPC-A-610 Class 2 arba Class 3, priklausomai nuo gaminio rizikos. Jei tarp plokščių naudojami laidai arba kabelių mazgai, jų priėmimui pridedame IPC-A-620 kriterijus. ISO 9001 proceso logika svarbi revizijų, neatitikčių ir testavimo įrašų valdymui. Standartai turi būti susieti su konkrečiais patikrinimais: AOI po reflow, X-Ray BGA zonoms, continuity test kabeliams ir FCT visai sistemai.

Kiek kainuoja multi-board PCBA lyginant su įprastu PCB surinkimu?

Multi-board PCBA kaina dažniausiai didesnė už vienos plokštės surinkimą, nes pridedami board-to-board jungčių, kabelių, testavimo laikiklių, integracijos ir galutinio testo darbai. Praktikoje kaina priklauso nuo plokščių skaičiaus, BOM pozicijų, jungčių tipo, testavimo trukmės ir ar reikia box build. Jei 4 plokščių gaminys leidžia sumažinti korpuso dydį, RF triukšmą arba lauko RMA riziką, papildomas integracijos darbas gali atsipirkti. Pasiūlyme atskiriame PCB gamybą, SMT/THT, kabelius, testavimo laikiklius ir FCT, kad pirkėjas matytų tikruosius kainos veiksnius.

Ar galite perimti projektą, kuriame PCB ir laidai jau perkami iš skirtingų tiekėjų?

Taip, bet pirmas žingsnis turi būti revizijų ir atsakomybės ribų peržiūra. 2022-Q2 Pietų Afrikos pramonės programoje klientas jau pirko laidų pynes, PCBA ir komponentus atskirai, įskaitant IC STM32F105RBT6 sourcing. Mes sujungėme PCB/PCBA manufacturing integration ir Multi-category supply consolidation į vieną valdomą tiekimo modelį. Toks perėmimas veikia gerai, kai pirkėjas pateikia dabartinius brėžinius, testavimo įrašus, BOM šaltinius ir aiškiai nurodo, kurios dalys lieka kliento pateiktų komponentų modelyje.
