Kieto Aukso Kraštinės Jungties Kontaktai

Auksuotų Kontaktų PCB Gamyba, Kai Kontaktai Turi Atlaikyti Įkišimą, Dilimą ir Serijinį Testą

PCB Lithuania gamina auksuotų kontaktų PCB plokštes PCIe, DIMM, valdiklių, testavimo adapterių ir pramoninių modulių projektams. Valdome kieto aukso sluoksnį virš nikelio barjero, kontaktų geometriją, nuožulnos kampą, litavimo kaukės atsitraukimą, elektrinį testą ir atsekamumą nuo NPI iki serijinės gamybos.

Gauti nemokamą pasiūlymą Techninė pagalba

15-30 µin

Tipinis Kietas Auksas

30° / 45°

Nuožulnos Kampai

100%

Elektrinis Testas

24-48h

RFQ Peržiūra

Kodėl auksuoti kontaktai nėra tik paviršiaus apdailos pasirinkimas?

Auksuotų kontaktų PCB naudojama tada, kai plokštės kraštas tampa elektrine ir mechanine sąsaja su lizdu. Tokiuose projektuose kontaktas turi ne tik lituotis ar atrodyti švariai, bet ir išlaikyti pakartotinį įkišimą, trintį, kontaktinį slėgį ir mažą varžą po sandėliavimo bei testavimo. Praktikoje vien ENIG aprašas dažnai nepakankamas: reikia aiškiai nurodyti kieto aukso storį, nikelio barjerą, nuožulnos kampą, kontaktų ilgį, litavimo kaukės atsitraukimą ir ar kontaktų zona turi būti be įbrėžimų po depanelizavimo.

Viename 320 vnt. pramoninio valdiklio NPI užsakyme problema atsirado ne SMT pusėje, o kraštinės jungties įkišimo teste: pirmoje mechaninėje peržiūroje 45° nuožulna buvo per trumpa konkrečiam lizdui, todėl 6 iš 40 bandomų plokščių turėjo matomą kontaktų brėžimą po kelių ciklų. Pakeitus nuožulnos įrankio eigą, padidinus litavimo kaukės atsitraukimą 0.15 mm ir sugriežtinus aukso storio matavimo taškus, pilotinė partija perėjo 100% funkcinį testą. Tokius parametrus vertiname pagal IPC-A-600 plokštės priėmimo logiką ir IPC-A-610 surinkimo kokybės reikalavimus, kai auksuotų kontaktų PCB tiekiama kaip pilna PCBA.

Susijusios paslaugos:

PCB gamyba PCB paviršiaus apdaila PCB panelizacija SMT surinkimas ICT/FCT testavimas Kokybė Kainos pasiūlymas

Techninės Specifikacijos

Gamybos Galimybės

Kontaktų Tipas

Gold finger / kraštinė jungtis

Aukso Sluoksnis

15-30 µin kietas auksas pagal poreikį

Barjerinis Sluoksnis

Nikelis po auksu

Nuožulna

30° arba 45° pagal lizdą

Sluoksnių Skaičius

2-32 sluoksniai

Tipinis Kiekis

10-100 NPI, 500-50 000+ serija

Patikra

AOI, elektrinis testas, storio matavimas

Standartai

IPC-A-600, IPC-A-610 Class 2/3

Privalumai

Kodėl rinktis mus?

Kieto aukso ir nikelio sluoksnio kontrolė

Suderiname aukso storį, nikelio barjerą ir matavimo planą pagal įkišimo ciklus, kontaktinį slėgį ir produkto patikimumo tikslą.

Nuožulna pagal realų lizdą

Tikriname 30° arba 45° nuožulnos poreikį, krašto atstumus ir panelio kryptį, kad kontaktai nebūtų pažeisti įkišimo metu.

Litavimo kaukės ir vario geometrijos DFM

Peržiūrime litavimo kaukės atsitraukimą, kontaktų ilgį, vario balansą ir mechaninio rezervo zonas, kad kontaktai būtų vienodi per visą krašto eilę.

NPI rizikos peržiūra prieš seriją

Mažoje partijoje patvirtiname kontaktų mechaniką, testavimo seką ir pakuotę prieš pereinant prie 500+ arba 10 000+ vienetų gamybos.

Auksuotų kontaktų PCB su pilnu PCBA

Galime tiekti ne tik pagamintą plokštę, bet ir SMT/THT surinkimą, komponentų tiekimą, AOI, X-Ray ir funkcinį kraštinės jungties testą.

Atsekamumas pagal lotą ir reviziją

Serijoms susiejame PCB lotą, aukso storio patikrą, BOM reviziją, SMT programą ir testavimo įrašus, kad pakeitimai būtų valdomi aiškiai.

Darbo Procesas

Kaip dirbame

RFQ ir kontaktų DFM

Peržiūrime Gerber, ODB++, sluoksnių struktūrą, kontaktų žingsnį, nuožulnos kampą, aukso storį, priėmimo klasę ir tikslinį kiekį.

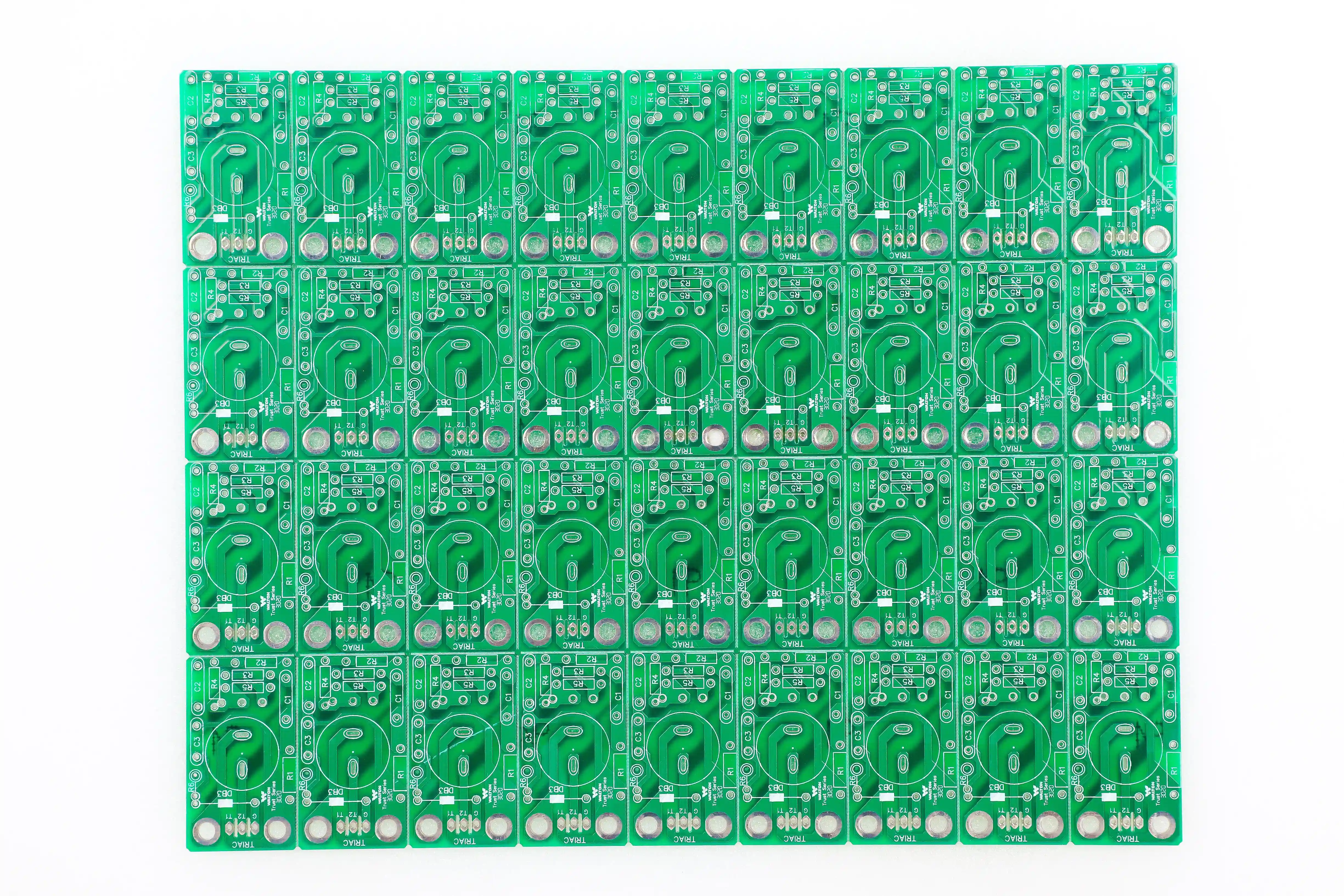

Panelizacija ir paviršiaus procesas

Suderiname panelio kryptį, technologinius kraštus, litavimo kaukės atsitraukimą, nikelio barjerą ir kieto aukso dengimo reikalavimus.

PCB gamyba ir kontaktų patikra

Atliekame PCB gamybą, kontaktų auksavimą, nuožulną, AOI, elektrinį testą ir aukso sluoksnio matavimą pagal sutartą planą.

Surinkimas, testas ir pakuotė

Jei reikia, vykdome SMT/THT surinkimą, X-Ray rizikingoms jungtims, funkcinį testą per kraštinę jungtį ir ESD pakuotę.

Taikymo Sritys

Pramonės šakos

PCIe ir kompiuterinių modulių plokštėsDIMM, SO-DIMM ir atminties testavimo adapteriaiPramoninių valdiklių kraštinės jungties moduliaiTestavimo laikiklių ir adatinių testų sąsajosTelekomunikacijų ir tinklo įrangos kortosAutomobilių diagnostikos ir valdymo moduliaiMedicinos prietaisų keičiami elektronikos moduliaiOEM produktai su aptarnaujama įkišama korta

Medžiagos ir Parinktys

Pasirinkimo galimybės

Kietas galvaninis auksas

Skirtas kontaktams, kurie patiria trintį ir pakartotinį įkišimą; storis derinamas pagal ciklų ir kainos balansą.

Nikelio barjeras

Atskira varį nuo aukso ir padeda stabilizuoti kontaktų paviršių ilgalaikiam sandėliavimui bei naudojimui.

ENIG kitoms PCB zonoms

Dažnas derinys, kai kontaktų zona turi kietą auksą, o likusi plokštė naudoja ENIG arba kitą litavimo apdailą.

ESD ir krašto apsaugos pakuotė

Kontaktų zonai parenkame pakuotę, kuri mažina brėžimų, užteršimo ir mechaninio kontakto riziką logistikoje.

DUK

Dažnai užduodami klausimai

Kada verta rinktis kietą auksą vietoje ENIG apdailos?

Kietas galvaninis auksas reikalingas kraštinių jungčių zonoms, kurios kartotinai įkišamos į lizdą ir patiria trintį. ENIG dažniausiai tinka litavimo paviršiui, bet 15-30 µin kieto aukso sluoksnis virš nikelio barjero geriau valdo dilimą, kontaktinę varžą ir paviršiaus pažeidimus po kelių įkišimo ciklų. RFQ etape verta nurodyti lizdo tipą, planuojamą ciklų skaičių, kontaktų žingsnį ir ar plokštė bus testuojama per kraštinę jungtį.

Kokio aukso storio reikia auksuotų kontaktų PCB plokštėms?

Tipinis auksuotų kontaktų PCB pasirinkimas yra 15-30 µin kieto aukso virš nikelio barjero, tačiau galutinis storis priklauso nuo įkišimo ciklų, kontaktinio slėgio, srovės ir kliento priėmimo standarto. Prototipų partijoms kartais pakanka mažesnio storio, jei tikrinama mechanika, o serijinei 500+ vienetų gamybai rekomenduojame patvirtinti realų lizdo poravimą, aukso storio matavimo taškus ir leistiną kontaktų brėžimo ribą.

Kokius failus reikia pateikti auksuotų kontaktų PCB kainos pasiūlymui?

Tiksliam RFQ vertinimui reikia Gerber arba ODB++ failų, sluoksnių struktūros, kraštinės jungties brėžinio, kontaktų žingsnio, nikelio ir aukso storio reikalavimo, nuožulnos kampo, priėmimo klasės, kiekio ir testavimo lūkesčių. Jei plokštė bus tiekiama kaip PCBA, pridėkite BOM, komponentų koordinačių failą, surinkimo brėžinį ir informaciją, ar funkcinis testas vyks per kraštinę jungtį. Nepilnas kontaktų brėžinys dažnai sukuria 24-48 val. papildomų klausimų.

Ar galima auksuotų kontaktų PCB gaminti mažomis NPI partijomis?

Taip. Mažoms NPI partijoms dažniausiai gaminame 10-100 plokščių, kad klientas galėtų patikrinti mechaninį įkišimą, kontaktų atsparumą ir sistemos testą prieš užsakydamas seriją.

Kaip tikrinama auksuotų kontaktų PCB kokybė?

Tikriname kontaktų geometriją, nuožulnos kampą, paviršiaus defektus, elektrinį tęstinumą, nikelio ir aukso sluoksnio storį pagal suderintą matavimo planą. Surinktoms plokštėms galime pridėti AOI, X-Ray ir funkcinį testą.
