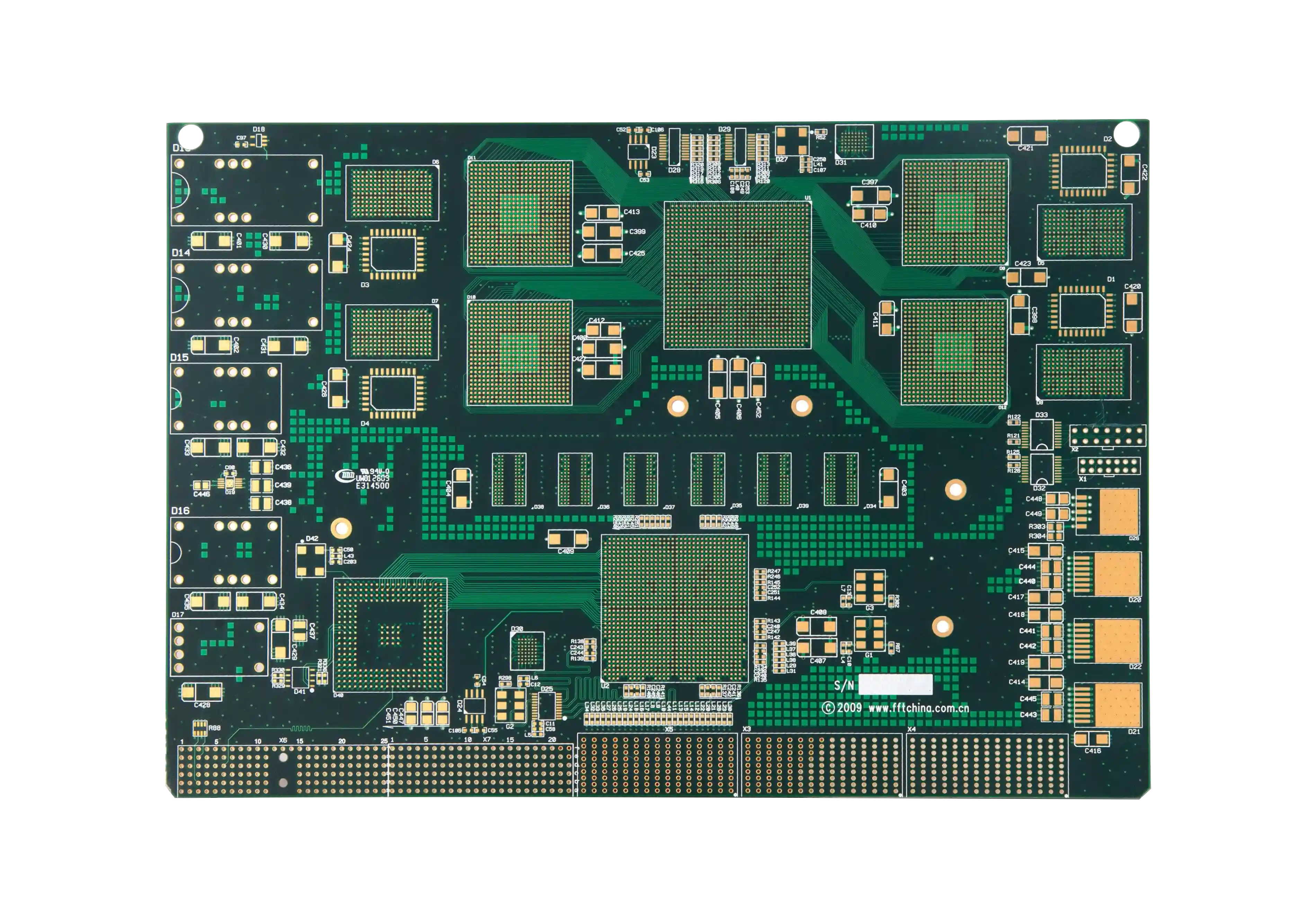

Standartinė FR-4 PCB Gamyba

FR-4 PCB Gamyba, Kai Reikia Patikimos Standartinės Plokštės Be Perteklinės Specifikacijos

FR-4 PCB yra praktiškiausias pasirinkimas daugumai valdiklių, IoT modulių, pramoninės automatikos ir vartojimo elektronikos projektų. PCB Lithuania padeda pirkimų ir inžinerijos komandoms pasirinkti tinkamą FR-4 klasę, paviršiaus apdailą, tolerancijas ir testavimo planą, kad prototipas galėtų pereiti į NPI ir seriją be medžiagos pakeitimo paskutinę minutę.

Gauti nemokamą pasiūlymą Techninė pagalba

1-8

Tipiniai Sluoksniai

Tg130-150

Standartinis FR-4

100%

Elektrinis Testas

IPC

A-600 Kontrolė

Kada FR-4 PCB yra teisingas RFQ pasirinkimas?

FR-4 PCB verta rinktis tada, kai projektui reikia stabilios kainos, geros tiekimo bazės ir įprasto PCB gamybos proceso, o ne specialios aukšto dažnio, metalo ar keramikos medžiagos. 2026 m. Q1 peržiūrėjome 320 vnt. pramoninio jutiklio NPI partiją: 2 sluoksnių FR-4 plokštė, 1 oz varis, ENIG paviršius ir 0.3 mm mechaninės skylės. Pirmame RFQ klientas buvo nurodęs High-Tg medžiagą iš ankstesnio projekto, bet reali darbo temperatūra buvo tik iki 55°C. Po DFM peržiūros palikome standartinį FR-4, sumažinome laminato kainą apie 12% ir išlaikėme tą patį 5 darbo dienų bare board terminą.

Rašome iš gamyklos pusės: FR-4 problema dažniausiai nėra pati medžiaga, o per silpnai aprašytas stack-up, paviršiaus apdaila arba priėmimo kriterijai. Hommer Zhao, PCB Lithuania įkūrėjas ir techninis ekspertas, daugiau nei 15 metų dirba su PCB, PCBA, laidų pynių ir box build tiekimo projektais Europos OEM komandoms. Tipiniame FR-4 RFQ pirmiausia tikriname sluoksnių skaičių, vario storį, plokštės storį, drill-to-copper maržas, solder mask registraciją, panelizaciją, IPC-A-600 Class 2/3 ir IPC-6012 lygį, ISO 9001 valdomą dokumentaciją ir ar vėliau ta pati plokštė bus montuojama per SMT, THT arba mišrų procesą.

Susijusios paslaugos:

PCB gamyba PCB prototipai Daugiasluoksnė PCB Aukštos Tg PCB FR4 Tg170 PCB paviršiaus apdaila SMT surinkimas DFM/DFA analizė Takelio pločio skaičiuoklė

Techninės Specifikacijos

Gamybos Galimybės

Bazinė Medžiaga

FR-4, Tg 130-150°C

Tipinis Sluoksnių Skaičius

1-8 sluoksniai

Plokštės Storis

0.6-2.4 mm pagal projektą

Vario Storis

0.5-2 oz standartinis

Min. Takelis / Tarpas

4/4 mil pagal dizainą

Min. Mechaninė Skylė

0.20 mm tipinė

Paviršiaus Apdaila

HASL lead-free, ENIG, OSP

Priėmimo Kriterijai

IPC-A-600 Class 2/3

MOQ ir Terminas

Nuo 1 vnt., tipinis RFQ per 24 val.

Privalumai

Kodėl rinktis mus?

FR-4 klasės parinkimas pagal realią apkrovą

Vertiname darbo temperatūrą, reflow ciklus, plokštės storį ir vario balansą, kad standartinė FR-4 PCB nebūtų pakeista brangesne medžiaga be techninės priežasties.

DFM peržiūra prieš gamybą

Tikriname Gerber, drill, annular ring, izoliacijos tarpus, panelizaciją ir solder mask zonas, nes šios detalės dažniau lemia FR-4 PCB išeigą nei pats laminato pavadinimas.

Paviršiaus apdailos rekomendacija

HASL lead-free, ENIG arba OSP parenkame pagal BGA/QFN kiekį, sandėliavimo laiką, SMT tankį ir kainos tikslą, o ne pagal vieną universalų atsakymą.

Prototipo ir serijos tęstinumas

NPI metu parenkame stack-up ir gamybos taisykles taip, kad 10 vnt. prototipas nevirstų nauju dizaino projektu, kai reikia 1 000 vnt. serijos.

Elektrinis testavimas ir lot atsekamumas

FR-4 plokštės gali būti tikrinamos flying probe arba test fixture metodu, o pagal riziką susiejame lotą su medžiagos, paviršiaus apdailos ir patikros duomenimis.

Aiški riba tarp FR-4 ir specialių medžiagų

Jei projektas turi RF nuostolių, didelės galios šilumos arba daug reflow ciklų, atvirai palyginame FR-4 su High-Tg FR-4, Rogers, metaline arba keramikine PCB.

Darbo Procesas

Kaip dirbame

RFQ ir failų patikra

Peržiūrime Gerber arba ODB++, drill failus, sluoksnių skaičių, vario storį, paviršiaus apdailą, kiekį ir tikslinį pristatymo terminą.

DFM ir medžiagos sprendimas

Patikriname, ar standartinė FR-4 medžiaga tinka darbo temperatūrai, reflow planui, mechanikai, SMT tankiui ir IPC-A-600 priėmimo klasei.

Gamyba ir proceso kontrolė

Vykdome vaizdo formavimą, ėsdinimą, gręžimą, metalizaciją, solder mask, legendą, paviršiaus apdailą ir panelizaciją pagal patvirtintą specifikaciją.

Testavimas ir pristatymas

Atliekame elektrinį testą, vizualinę patikrą pagal IPC-A-600, pakuojame pagal drėgmės ir paviršiaus apdailos riziką ir pristatome į Lietuvą arba kitą ES lokaciją.

Taikymo Sritys

Pramonės šakos

Pramoniniai valdikliai ir jutikliaiIoT moduliai ir gateway įrenginiaiVartojimo elektronikos plokštėsLED valdymo elektronikaMaitinimo ir signalų valdymo moduliaiAutomobilių neaukštos temperatūros valdikliaiTestavimo fixture ir adapterių plokštėsNPI ir mažos partijos prieš seriją

Medžiagos ir Parinktys

Pasirinkimo galimybės

Standartinis FR-4 Tg130-150

Pagrindinis pasirinkimas 1-8 sluoksnių valdymo, signalų ir bendros elektronikos projektams, kai nereikia papildomos šiluminės atsargos.

FR-4 su ENIG paviršiumi

Tinka BGA, QFN, fine-pitch jungtims ir projektams, kuriuose svarbus lygus paviršius bei geresnis sandėliavimo stabilumas.

FR-4 su HASL lead-free

Ekonomiškas variantas paprastesnėms plokštėms, THT elementams ir kainai jautrioms partijoms, kai nereikia idealiai lygaus paviršiaus.

Kada pereiti prie High-Tg FR-4

Rinkitės High-Tg, kai plokštė turi daugiasluoksnį stack-up, storesnį varį, kelis reflow ciklus, aukštesnę darbo temperatūrą arba Class 3 patikimumo tikslą.

DUK

Dažnai užduodami klausimai

Kada standartinė FR-4 PCB yra geresnis pasirinkimas nei High-Tg FR-4?

Standartinė FR-4 PCB dažnai yra geriausias pasirinkimas valdikliams, IoT moduliams, vartojimo elektronikai ir pramoninėms plokštėms, kurios neturi ilgalaikės aukštos temperatūros apkrovos. Jei projektas pereina per įprastą lead-free reflow, turi 1-4 sluoksnius ir nėra arti variklio, galios modulio ar karšto korpuso zonos, standartinis FR-4 paprastai duoda geresnį kainos ir termino balansą. High-Tg FR-4 verta svarstyti, kai yra daug reflow ciklų, storesnis varis, 6+ sluoksniai arba aukštesnė darbo temperatūra.

Kokius duomenis pateikti FR-4 PCB kainos pasiūlymui?

RFQ paketui reikia Gerber arba ODB++ failų, drill failo, sluoksnių skaičiaus, plokštės storio, vario storio, solder mask spalvos, paviršiaus apdailos, IPC-A-600 klasės, kiekio ir pristatymo termino. Jei planuojamas surinkimas, kartu pateikite BOM, pick-and-place failą ir pastabas dėl kritinių komponentų.

Ar galite gaminti FR-4 PCB prototipus ir serijas tuo pačiu procesu?

Taip. Prototipams ir NPI partijoms naudojame tas pačias DFM taisykles, elektrinio testavimo logiką ir paviršiaus apdailos parinktis, kurios vėliau gali pereiti į seriją. Skirtumas dažniausiai yra panelizacija, testavimo kuponų kiekis, dokumentų paketas ir tiekimo terminas, o ne bazinė FR-4 gamybos technologija.

Kokį paviršiaus padengimą rinktis FR-4 PCB?

HASL lead-free tinka daugeliui mažiau tankių ir kainai jautrių FR-4 PCB. ENIG geriau tinka BGA, QFN, fine-pitch jungtims, ilgesniam sandėliavimui ir lygesniam paviršiui. OSP gali būti ekonomiškas didesnėms SMT partijoms, bet reikalauja aiškesnės sandėliavimo ir surinkimo disciplinos.

Ar standartinė FR-4 PCB tinka impedanso kontrolei?

Taip, standartinė FR-4 gali būti naudojama impedanso kontrolei, jei stack-up, dielektriko storis, vario storis ir takelių geometrija suderinti prieš gamybą. Aukšto dažnio arba labai mažų nuostolių RF projektams kartais reikia Rogers ar kitos specialios medžiagos, bet daugeliui USB, Ethernet, CAN, LVDS ir pramoninių sąsajų FR-4 yra praktiškas pasirinkimas.
