Cat6a Jungčių PCB

Ethernet Jungčių PCB Gamyba Serijiniams Tinklo Moduliams

Gaminame RJ45, magnetikos, komutacinių panelių, PoE ir Cat6a jungčių PCB plokštes, kai pirkimo komandai reikia ne vien mažos kainos, bet ir stabilaus sluoksnių paketo, impedanso kontrolės, panelizacijos ir atsekamų gamybos įrašų prieš metinę tiekimo programą.

Gauti nemokamą pasiūlymą Techninė pagalba

100%

Elektrinis Testas

Cat6a

Tikslinis Segmentas

ENIG

Kontaktų Paviršius

IPC

Class 2/3

Santrauka

Ethernet jungčių PCB yra spausdintinė plokštė RJ45, magnetikos, PoE ir komutacinės panelės signalams.
Cat6a PCB reikalauja kontroliuojamos impedanso geometrijos, stabilaus FR4 laminato ir aiškaus sluoksnių paketo prieš kainos skaičiavimą.
Serijinei programai prašome Gerber, Excellon, stack-up, paviršiaus apdailos, panelizacijos ir metinio kiekio.
ENIG dažnai renkamės kontaktų ir testavimo stabilumui; HASL tinka tik mažiau jautriems kašto projektams.

Kada Ethernet Jungčių PCB Reikia Atskiro Gamybos Proceso?

Ethernet jungčių PCB yra spausdintinė plokštė, skirta tinklo jungčių, transformatorių, PoE grandinių, LED indikacijos ir mechaninio kontaktų išdėstymo integracijai viename jungčių modulyje. Cat6a PCB nėra tik maža FR4 plokštė: jos takelių geometrija, vario balansas, paviršiaus apdaila ir panelizacija tiesiogiai veikia įterptinius nuostolius, skersinių trikdžių riziką, lituojamumą ir serijinės gamybos pakartojamumą. Todėl RFQ etape pirmiausia tikriname ne vien sluoksnių skaičių, o visą gamybos paketą.

Cat6a yra Ethernet kabelių kategorija, naudojama 10 Gigabit Ethernet ryšiui trumpuose ir vidutiniuose atstumuose; viešą techninį kontekstą pateikia Cat6 kabelio kategorijos aprašas. Mūsų gamybos požiūriu svarbiausia, ar PCB sluoksnių paketas palaiko diferencinių porų impedansą, ar jungties kojelių geometrija suderinama su selektyviu arba banginiu litavimu, ir ar panelė gali būti automatiškai testuojama prieš išsiuntimą.

Impedanso kontrolė yra gamybos metodas, kuriuo PCB takelio plotis, tarpas, dielektriko storis ir vario storis valdomi taip, kad signalų pora atitiktų projektinę elektrinę vertę. Priėmimo kriterijus siejame su IPC elektronikos standartų logika, o kokybės įrašus, neatitikčių valdymą ir partijų atsekamumą organizuojame pagal ISO 9000 kokybės vadybos principus.

Ethernet jungčių PCB pirkime didžiausias kompromisas paprastas: pigus bendras sluoksnių paketas gali veikti prototipe, bet metinėje programoje jis dažnai padidina testavimo, perdirbimo ir pristatymo riziką. Jei programa siekia dešimtis ar šimtus tūkstančių vienetų, geriau anksti užrakinti laminatą, paviršiaus apdailą, panelės dydį, testavimo kuponą ir pakeitimų kontrolę.

Susijusios paslaugos:

Impedanso kontroliuojama PCB PCB gamyba Backplane PCB PCB panelizacija THT surinkimas ICT/FCT testavimas Telekomunikacijos IoT sprendimai

Techninės Specifikacijos

Gamybos Galimybės

Tipinės Programos

RJ45, PoE, Cat5e/Cat6/Cat6a

Sluoksniai

2-8 sluoksniai

Medžiaga

FR4, high-Tg FR4

Paviršius

ENIG, lead-free HASL, OSP

Min. Takelis/Tarpas

0.075/0.075 mm

Impedanso Kontrolė

Vienguboji ir diferencinė

Panelizacija

V-score arba tab routing

Testavimas

100% elektrinis testas + AOI

Privalumai

Kodėl rinktis mus?

DFM Prieš Kainos Patvirtinimą

Tikriname Gerber, Excellon, sluoksnių paketą, vario balansą, jungties litavimo aikštelių schemą ir panelizaciją prieš pateikdami galutinę serijinės gamybos kainą.

Kontroliuojama Impedanso Geometrija

Diferencinių porų takeliams suderiname laminatą, vario storį, takelio plotį ir atstumą, kad gamybos partija nekryptų nuo projektinės vertės.

Kontaktams Tinkama Paviršiaus Apdaila

ENIG renkamės tada, kai svarbus kontaktų stabilumas, testavimo pakartojamumas ir ilgesnis sandėliavimo langas prieš surinkimą.

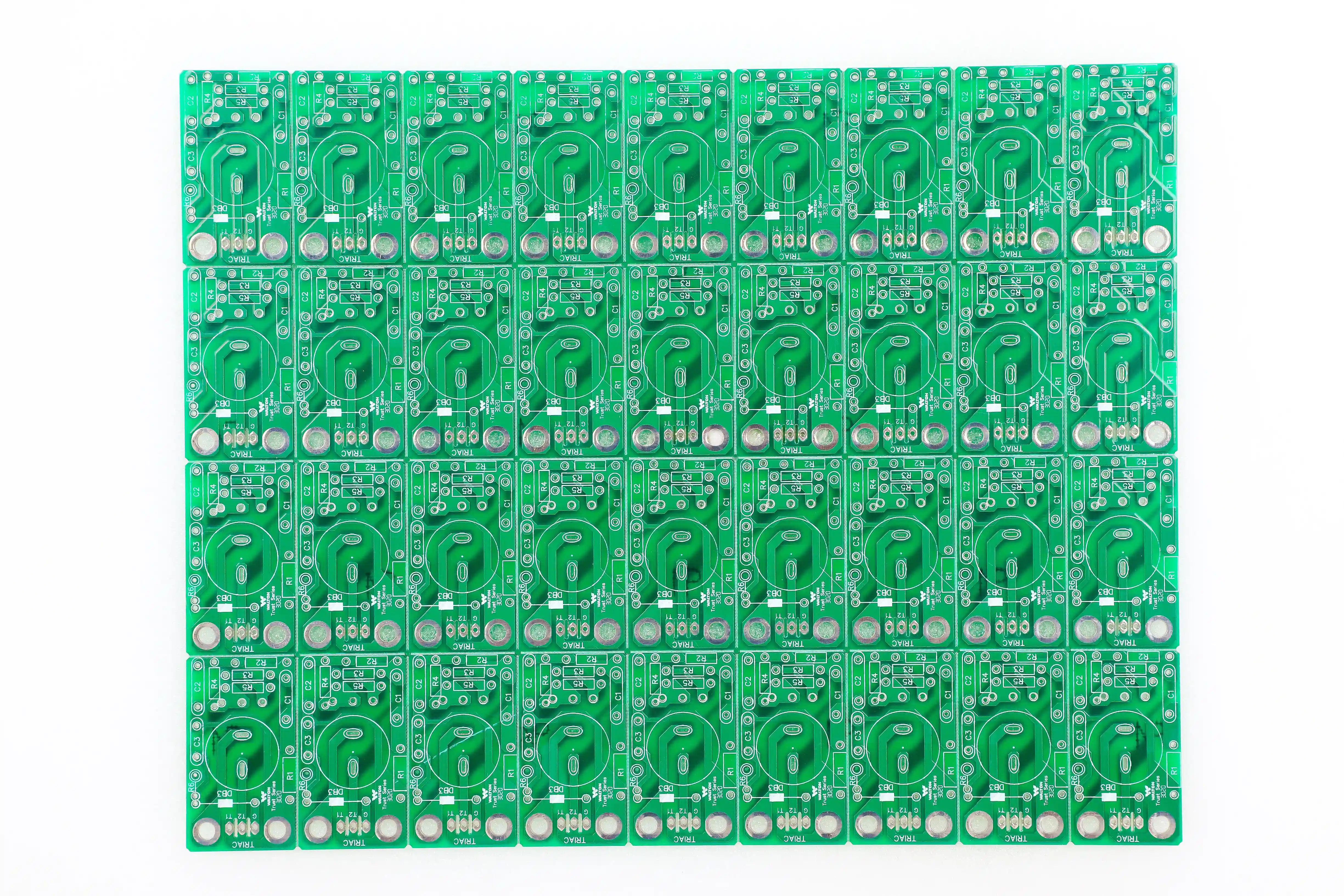

Serijinei Gamybai Skirta Panelizacija

V-score, tab routing, fiducials ir breakaway rails projektuojami taip, kad plokštės būtų stabilios AOI, elektriniame teste ir depanelizavime.

Atsekamumas Metinėms Programoms

Fiksuojame medžiagos partiją, paviršiaus apdailą, testavimo įrašus ir reviziją, kad pakartotiniai PO nebūtų pradedami kaip naujas NPI projektas.

PCB, Jungtys ir Surinkimas Vienoje Grandinėje

Kai reikia, PCB gamybą jungiame su jungčių tiekimu, THT surinkimu, AOI, FCT ir pakuote tiesiai galutiniam EMS arba OEM gavėjui.

Realaus Projekto Pavyzdys

Klientų Projektų Apžvalga

Elektronikos jungčių sprendimaiEuropa2021

Scenarijus

Pasaulinis Tier-1 elektroninių jungčių sprendimų tiekėjas paprašė aukštos apimties PCB gamybos pasiūlymo Ethernet jungčių programai.

Iššūkis

Klientas prašė įkainoti 600,000 units per year su pristatymu CIF Gdańsk (Sea transport), bet vidinis techninių duomenų išleidimo procesas neleido pateikti reikiamų Gerber failų galutinei kainai.

Sprendimas

Mūsų komanda pakartotinai prašė techninių failų, paaiškino, kad Cat6a PCB kainai būtini Gerber, sluoksnių paketas, medžiaga, paviršiaus apdaila, panelės formatas ir testavimo reikalavimai.

Rezultatas

Vertinimas sustojo, nes techniniai duomenys nebuvo išleisti. Šis atvejis dabar naudojamas kaip RFQ kontrolinis sąrašas: didelė metinė apimtis negali pakeisti pilno gamybos duomenų paketo.

Konkretūs Skaičiai

600,000 units per yearCat6a PCBCIF Gdańsk (Sea transport)

Darbo Procesas

Kaip dirbame

RFQ Duomenų Patikra

Patvirtiname Gerber, Excellon, stack-up, paviršiaus apdailą, metinį kiekį, logistikos sąlygas ir testavimo lygį.

DFM ir Impedanso Peržiūra

Vertiname takelių geometriją, dielektriko storį, vario balansą, jungčių litavimo aikštelių schemą ir gamybos tolerancijų riziką.

Bandomoji Partija

Gaminame pirmą panelių partiją, tikriname AOI, elektrinį testą, paviršiaus apdailą ir depanelizavimo stabilumą.

Serijinė Programa

Užrakiname reviziją, kontrolės planą, pakavimo reikalavimus ir split delivery grafiką pagal pirkimo planą.

Taikymo Sritys

Pramonės šakos

RJ45 jungčių moduliaiCat6a komutacinių panelių plokštėsPoE maitinimo moduliaiPramoniniai Ethernet šliuzaiTinklo testavimo įrangaServerių ir duomenų centrų jungčių mazgaiTelekomunikacijų įrangaIoT kraštiniai įrenginiai

Medžiagos ir Parinktys

Pasirinkimo galimybės

ENIG Paviršius

Tinka kontaktų stabilumui, smulkiems footprint ir ilgesniam sandėliavimui prieš surinkimą arba testavimą.

Aukštos Tg FR4

Renkamas, kai plokštė patiria bešvinį perlydymą, storesnį varį arba aukštesnę darbo temperatūrą.

Kontroliuojamos Impedanso Kuponas

Naudojamas, kai pirkėjas nori objektyvaus partijos patikrinimo, o ne vien teorinio sluoksnių paketo skaičiavimo.

V-score Panelė

Ekonomiška, kai Ethernet PCB forma stačiakampė ir nereikia sudėtingų išpjovų aplink jungtis.

Tab Routing Panelė

Tinka nestandartinėms formoms, jungčių iškyšoms arba kai reikia mažesnio mechaninio streso depanelizavimo metu.

DUK

Dažnai užduodami klausimai

Kokių failų reikia Ethernet jungčių PCB kainai?

Reikia Gerber, Excellon gręžimo failų, sluoksnių paketo, medžiagos, vario storio, paviršiaus apdailos, panelizacijos pageidavimo, metinio kiekio ir testavimo reikalavimų. Jei tai Cat6a PCB, taip pat prašome impedanso tikslų ir tolerancijos.

Ar galite įkainoti be Gerber failų?

Preliminarią kainą galime pateikti pagal matmenis, sluoksnius ir kiekį, bet serijinei programai galutinė kaina be Gerber nėra patikima. Viename projekte 600,000 units per year Cat6a PCB programa sustojo būtent dėl to, kad klientas negalėjo išleisti gamybos failų.

Kada Ethernet PCB verta rinktis ENIG?

ENIG verta rinktis, kai svarbus lygus paviršius, kontaktų patikimumas, ilgesnis sandėliavimas, fine-pitch jungtys arba kartotinis testavimo kontaktas. HASL gali būti pigesnis, bet ne visada tinka jautrioms interconnect plokštėms.

Ar gaminate tik PCB, ar ir surenkate jungtis?

Galime gaminti tik PCB arba pasiūlyti pilnesnį procesą: jungčių tiekimą, THT surinkimą, selektyvų arba banginį litavimą, AOI, elektrinį testą, FCT ir pakuotę pagal OEM arba EMS reikalavimus. Panašiame 2025-Q4 → 2026-Q1 projekte po Client visit to China facility (Oct 20-24) aptarėme Service expansion from components to PCB/Assembly su Vokietijos technologijų OEM.

Kokie standartai taikomi Cat6a jungčių PCB?

PCB priėmimą siejame su IPC-A-600 ir IPC-A-610 logika, litavimo procesą su IPC-J-STD-001, o kokybės įrašus su ISO 9001 principais. Tiksli klasė priklauso nuo galutinio produkto rizikos, aplinkos ir kliento specifikacijos.
