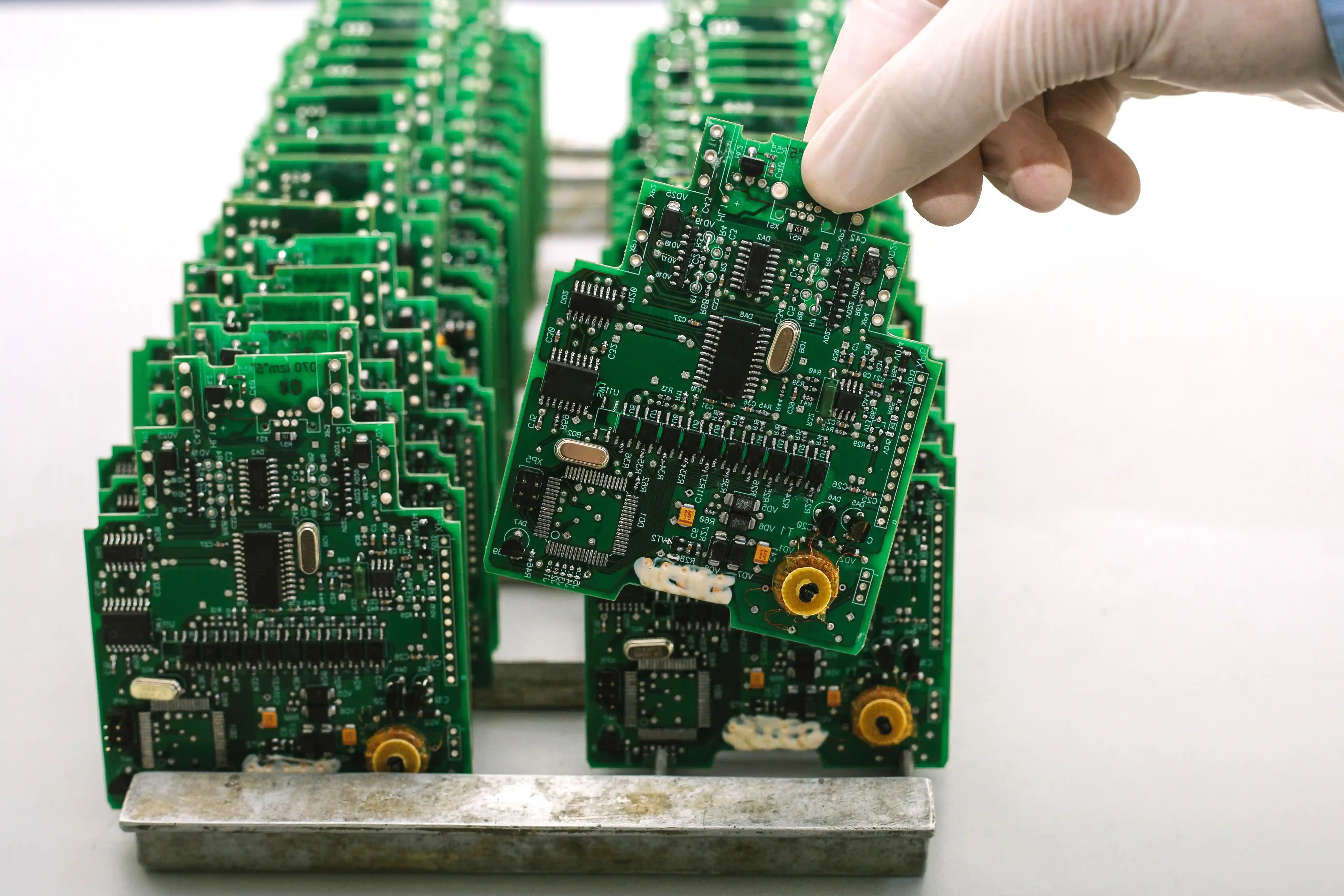

2022-Q2 Pietų Afrikos pramoninės įrangos klientas jau pirko laidų pynes, bet atskirai valdė PCB assemblies ir elektroninius komponentus savo mašinoms. Case bank įrašas fiksuoja "IC STM32F105RBT6 sourcing", "PCB/PCBA manufacturing integration" ir "Multi-category supply consolidation"; tikras iššūkis buvo ne mikrokontrolerio kaina, o tai, kaip viename RFQ sujungti komponentų prieinamumą, PCBA gamybą, laidų pynės sąsają, firmware įrašymą ir galutinį funkcinį testą.
TL;DR
- STM32 valdiklio PCBA RFQ turi apimti BOM, Gerber/ODB++, firmware, testavimo ribas ir laidų pynės pinout.
- Vien IC MPN nepakanka: reikia patvirtinti alternatyvas, pakuotę, lifecycle statusą ir programavimo metodą.
- IPC-A-610, IPC-J-STD-001 ir ISO 9001 logika turi būti įrašyta į priėmimo kriterijus.
- Pirmai NPI partijai prašykite FAI, 100% AOI, 100% FCT ir revizijų matricos.
- Tiekėjo vertė matoma pagal rizikos grąžinimą per 24-48 val., ne vien pagal vieneto kainą.
Kam skirtas šis vadovas
Šis vadovas skirtas elektronikos inžinieriui, pirkimų vadovui arba NPI komandai, kuri turi STM32, NXP, Microchip arba panašiu MCU paremtą industrinio valdiklio plokštę ir ieško PCBA tiekėjo. Skaitytojas dažniausiai jau turi schemą, Gerber failus, BOM ir preliminarų laidų pynės pinout, bet dar neapsisprendė, ar tiekėjas turi valdyti tik SMT surinkimą, ar visą elektronikos gamybos paketą.
Rašau iš tiekėjo pusės, kur daugiau nei 15 metų PCB, PCBA, kabelių ir box build projektai parodė vieną pasikartojančią klaidą: pirkėjas į RFQ įrašo "assemble PCB", nors realiai jam reikia veikiančio valdiklio su IC sourcing, firmware, jungčių patikra, FCT ir keitimų kontrole. Kai šios ribos neaprašytos, pigiausias pasiūlymas dažnai neįtraukia brangiausios rizikos.
STM32 valdiklio PCBA nėra tik pick-and-place darbas. Jei RFQ nemini firmware versijos, FCT sekos ir jungčių pinout, tiekėjas negali teisingai įvertinti nei kainos, nei rizikos.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trys sąvokos, kurias reikia sulyginti prieš kainą
STM32 industrinio valdiklio PCBA yra elektroninis valdymo mazgas, kuriame mikrokontroleris, maitinimo grandinės, ryšio sąsajos, relės, jungtys ir apsaugos elementai veikia kaip viena testuojama sistema. Toks mazgas gali valdyti variklį, vožtuvą, jutiklių modulį, HMI arba pramoninės mašinos posistemį, todėl jo kokybė priklauso nuo komponentų tiekimo ir nuo galutinio funkcijos testo.
IC sourcing yra komponento parinkimo, pirkimo, alternatyvų patvirtinimo ir atsekamumo procesas. STM32F105RBT6 tipo mikrokontroleriui reikia patikrinti pakuotę, temperatūros klasę, flash/RAM konfigūraciją, lifecycle būseną, date code ribas ir programavimo būdą. Jei tiekėjas gali įdėti vizualiai panašų, bet netinkamą variantą, testas turi tą klaidą sugauti prieš išsiuntimą.
FCT yra funkcinis testas, kuris patikrina surinktą PCBA pagal realią veikimo logiką. Industrinio valdiklio FCT paprastai tikrina maitinimo sroves, 3.3 V arba 5 V rail ribas, MCU programavimą, komunikacijos kanalus, įėjimų/išėjimų atsaką, relės arba MOSFET veikimą ir jungčių pinout. FCT nėra AOI pakaitalas; AOI tikrina surinkimo vaizdą, o FCT patikrina funkciją.
Standartai ir vieši šaltiniai RFQ specifikacijai
IPC standartų šeima duoda bendrą kalbą PCBA priėmimui. STM32 valdikliui dažniausiai reikia nurodyti IPC-A-610 Class 2 arba Class 3 vizualiai priimtinam surinkimui ir IPC-J-STD-001 litavimo proceso reikalavimams. Jei plokštėje yra THT terminal blocks, relės arba masyvios jungtys, litavimo užpildas ir šiluminė masė turi būti aptarti prieš gamybą.
ISO 9000 kontekstas svarbus todėl, kad RFQ turi reikalauti įrašų, o ne vien sertifikato pavadinimo. Praktikoje tai reiškia FAI protokolą, BOM alternatyvų patvirtinimą, test fixture reviziją, operatoriaus įrašą, neatitikties sprendimą ir partijos atsekamumą. Jei valdiklis keliauja į transporto arba automobilių grandinę, IATF 16949 logika padeda apibrėžti control plan, change control ir tiekėjo rizikos vertinimą.
JEDEC drėgmės jautrumo lygiai ir MSL praktika taip pat svarbūs MCU, QFP, QFN ir BGA komponentams. Net kai RFQ nenurodo JEDEC numerio, pirkėjas turėtų klausti, kaip tiekėjas valdo atidarytų pakuočių laiką, kepimą, drėgmės korteles ir komponentų sandėliavimą. Tai tiesiogiai susiję su reflow defektais ir vėlyvais lauko gedimais.
Gamyklinis scenarijus: nuo laidų pynės iki PCBA integracijos
Pietų Afrikos pramoninės įrangos projekte klientas iš pradžių buvo laidų pynių pirkėjas. Per įprastą užsakymų peržiūrą paaiškėjo, kad elektronikos dalis valdoma atskirai: PCB assemblies, IC pirkimas ir galutinis integravimas buvo išskaidyti tarp kelių tiekėjų ir vidinės komandos. Case bank konkretūs įrašai - "IC STM32F105RBT6 sourcing", "PCB/PCBA manufacturing integration" ir "Multi-category supply consolidation" - parodė, kad problema buvo platesnė už vieną PCB kainą.
Mūsų techninė komanda pirmiausia paprašė ne kainos lentelės, o duomenų paketo: Gerber, BOM, assembly drawing, pick-and-place, schematic PDF, kritinių IC sąrašo, firmware įrašymo instrukcijos ir laidų pynės sąsajos. Tada buvo galima įvertinti, ar STM32F105RBT6 prieinamumas atitinka planuojamą partiją, ar BOM alternatyvos turi būti patvirtintos prieš PO, ir ar FCT gali patikrinti valdiklį be galutinės mašinos.
Vertė atsirado iš vieno atsakomybės taško. Kai harness ir PCBA tiekėjai atskiri, pinout klaida dažnai išryškėja tik kliento integracijos stende. Konsoliduotas modelis leido vienoje vietoje patikrinti laidų pynės continuity, PCBA maitinimą, firmware įrašymą ir jungties orientaciją. Tai nepanaikino kliento inžinerijos atsakomybės, bet sumažino tuščią darbą tarp tiekėjų.
Jei industrinis valdiklis jungiasi prie laidų pynės, PCBA tiekėjas turi matyti pinout ir apkrovas. Kitaip 100% AOI gali praleisti elektriškai neteisingą produktą.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
RFQ duomenų paketas STM32 valdikliui
Pirmas blokas yra gamybiniai failai: Gerber arba ODB++, drill, stack-up, solder mask, silkscreen, pick-and-place, BOM, assembly drawing ir panelizacijos pageidavimai. Jei turite impedance, creepage, clearance arba terminės zonos reikalavimų, juos reikia įrašyti prie PCB gamybos, ne palikti kaip komentarą el. laiške. Industriniame valdiklyje net 1 mm jungties poslinkis gali sukelti mechaninį konfliktą su kabelio korpusu.
Antras blokas yra BOM rizika. Kritiniams komponentams nurodykite manufacturer part number, patvirtintus alternatyvius MPN, leidžiamą date code ribą, pakuotę, temperatūros klasę ir "do not substitute" eilutes. STM32F105RBT6 atveju tiekėjui reikia žinoti, ar galima siūlyti pin-compatible alternatyvą, ar firmware ir sertifikavimas užrakina vieną tikslų IC. Jei pirkėjas neleidžia alternatyvos, tai turi būti aišku prieš tiekėjui skaičiuojant lead time.
Trečias blokas yra firmware ir testas. Pateikite programavimo failą, checksum, versijos numerį, programavimo sąsają, read-back taisyklę ir apsaugos bitų nustatymus. Jei firmware failo dar negalite perduoti, RFQ turi nurodyti, ar tiekėjas tik paruošia programavimo adapterį, ar laukia failo prieš FAI. FCT ribose nurodykite įėjimo įtampą, leistiną srovę, komunikacijos protokolą, I/O seką ir fail/pass įrašo formatą.
RFQ kontrolinė lentelė
| RFQ elementas | Ką pateikti tiekėjui | Kodėl tai svarbu | Tipinė priėmimo riba | Kas turi patvirtinti |
|---|---|---|---|---|
| MCU ir kritiniai IC | MPN, pakuotė, temperatūros klasė, alternatyvos | Apsaugo nuo netinkamo IC pakeitimo | 0 nepatvirtintų alternatyvų kritinėse eilutėse | Kliento elektronikos inžinierius |
| PCB gamyba | Gerber/ODB++, stack-up, paviršiaus apdaila | Valdo litavimo ir mechanikos suderinamumą | Revizija sutampa su assembly drawing | NPI inžinierius |
| SMT/THT surinkimas | Pick-and-place, BOM, polarities, Class 2/3 | Mažina orientacijos ir litavimo defektus | IPC-A-610 ir IPC-J-STD-001 pagal klasę | Kokybės inžinierius |
| Firmware | HEX/BIN, checksum, sąsaja, apsaugos bitai | Leidžia patikrinti plokštę kaip valdiklį | 100% programavimas su įrašu | Programinės įrangos savininkas |
| FCT | Testo seka, įtampos, I/O, komunikacija | Sugauti funkcijos klaidas prieš siuntimą | 100% pass/fail kiekvienai PCBA | Test engineering |
| Laidų pynės sąsaja | Pinout, jungties kryptis, apkrovos, mating dalis | Sustabdo integracijos klaidas | 100% pinout patikra kritinėms jungtims | Sistemos inžinierius |
| Atsekamumas | Partijos numeris, date code, fixture revizija | Leidžia tirti lauko gedimą | Įrašas kiekvienai partijai arba serijiniam numeriui | Tiekėjo kokybė |
Kaip vertinti tiekėjo atsakymą per 24-48 valandas
Geras tiekėjo atsakymas per pirmas 24-48 valandas turi grąžinti trūkumų sąrašą. STM32 PCBA projekte normalu, kad tiekėjas klausia apie firmware checksum, programavimo adapterį, nepatvirtintas BOM alternatyvas, test pad prieigą, plokštės panelizaciją, THT jungčių litavimo metodą ir laidų pynės mating connector. Jei atsakymas ateina tik kaip vieneto kaina, pirkėjas dar nežino, kuri rizika įtraukta.
Kainą verta skaidyti į keturias eilutes: PCB fabrication, component sourcing, PCBA assembly ir test/programming. Tokia struktūra leidžia matyti, ar brangiausia eilutė yra IC tiekimas, rankinis THT litavimas, fixture paruošimas ar 100% FCT. Jei tiekėjas viską sujungia į vieną kainą, paprašykite paaiškinti, ar įtraukta FAI, AOI, FCT, firmware įrašymas ir pakartotinio testo politika po remonto.
Tiekėjo apribojimai taip pat naudingi. Jei tiekėjas neturi galimybės validuoti CAN, RS-485 arba kitų komunikacijos kanalų be kliento test firmware, tai turi būti parašyta prieš PO. Jei plokštėje nėra test pad, fixture gali būti brangesnis arba mažiau stabilus. Toks atsakymas nėra silpnumas; tai reali gamybos informacija, kuri padeda klientui pataisyti dizainą iki serijos.
Pirmas RFQ atsakymas turi parodyti, ką tiekėjas suprato iš produkto. STM32 valdiklyje aš labiau pasitikiu tiekėju, kuris randa 8 atvirus klausimus, nei tuo, kuris iš karto siunčia vieną kainą.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
FAI ir NPI testavimo planas
FAI turėtų apimti pirmas 5-10 plokščių arba kitą kliento patvirtintą kiekį, o ne vien vizualią nuotrauką. FAI pakete turi būti BOM patikra, komponentų date code arba lot informacija, AOI rezultatas, litavimo pastos ar reflow profilio įrašas pagal riziką, firmware versija, FCT rezultatai ir neatitikčių sąrašas. Jei pirma partija turi 100 vnt., FAI vis tiek turi būti atskiras vartas prieš likusią gamybą.
NPI etape verta naudoti paprastą, bet atkuriamą fixture. Industriniam valdikliui dažnai pakanka maitinimo šaltinio su srovės riba, pogo arba jungčių adapterio, I/O apkrovų, komunikacijos adapterio ir operatoriaus ekrano su aiškiu pass/fail. Testas turi įrašyti bent serijinį arba partijos numerį, test date, firmware versiją, fixture reviziją ir defekto kodą.
Jei valdiklis turi būti taisomas, remonto taisyklė turi būti parašyta prieš gamybą. IPC-7711/7721 logika naudinga perdirbimo ir remonto kontrolei, bet klientas turi nuspręsti, ar kritinis MCU gali būti keičiamas, kiek kartų leidžiama perlitavimas ir ar remontuotos plokštės gali keliauti į tą pačią paskirtį. Be šios taisyklės tiekėjas gali techniškai sutaisyti plokštę, kurios klientas nenori priimti.
Evolve: silpną RFQ pakeiskite gamybai tinkamu reikalavimu
Silpnas reikalavimas skamba taip: "reikia pagaminti STM32 valdiklio PCBA, BOM pridedamas, pateikite kainą." Tokia formuluotė nepasako, ar tiekėjas perka STM32F105RBT6, ar komponentą duoda klientas, ar reikia firmware įrašymo, ar yra FCT, ar laidų pynės pinout turi būti patikrintas kartu su PCBA. Du tiekėjai gali pateikti labai skirtingą kainą, nes cituoja skirtingą darbą.
Tvirtesnė formuluotė: "prašome pateikti STM32 industrinio valdiklio PCBA kainą pagal pridedamus Gerber/ODB++, BOM, pick-and-place, assembly drawing, schematic PDF ir laidų pynės pinout; kritinis IC STM32F105RBT6 turi būti perkamas pagal patvirtintą MPN be alternatyvos, nebent alternatyvą raštu patvirtina kliento inžinierius; surinkimo priėmimas pagal IPC-A-610 Class 2, litavimo procesas pagal IPC-J-STD-001; tiekėjas turi atlikti 10 vnt. FAI, 100% AOI, 100% firmware įrašymą su checksum, 100% FCT pagal kliento test sequence ir pateikti partijos atsekamumo įrašą." Tokia užklausa leidžia lyginti tą patį rezultatą.
Susiję PCB Lithuania sprendimai
STM32 valdiklio projektui dažniausiai reikia kelių paslaugų viename tiekimo plane. Pradėkite nuo PCB surinkimo, komponentų tiekimo, SMT surinkimo ir ICT/FCT testavimo. Jei plokštė jungiasi su laidų pynėmis arba montuojama į korpusą, įtraukite laidų pynių gamybą, PCBA ir kabelių integraciją ir galutinį surinkimą.
Platesniam kontekstui verta skaityti apie komponentų alternatyvų valdymą PCBA gamyboje, PCBA atsekamumą, ICT fixture ir FCT testavimą ir konsoliduotą PCBA, komponentų ir kabelių tiekimą.
FAQ
Ar STM32 valdiklio PCBA tiekėjas turi pirkti mikrokontrolerį pats?
Tiekėjas gali pirkti STM32F105RBT6 arba kitą MCU, jei RFQ aiškiai nurodo MPN, pakuotę, temperatūros klasę, date code ribą ir alternatyvų taisyklę. Jei klientas turi alokuotą IC arba specialią kainą, galima naudoti konsignacinį modelį. Abiem atvejais reikia 100% atsekamumo kritiniam IC lotui.
Kokių standartų reikia industrinio valdiklio PCBA užsakymui?
Praktinis minimumas yra IPC-A-610 surinkimo priėmimui ir IPC-J-STD-001 litavimo procesui. ISO 9001 logika naudinga FAI, neatitikčių ir atsekamumo įrašams. Jei valdiklis keliauja į automobilių tiekimo grandinę, verta pridėti IATF 16949 tipo control plan ir change control reikalavimus.
Kiek plokščių reikia FAI prieš seriją?
Dažnas NPI vartas yra 5-10 vnt. FAI, bet kiekis turi atitikti riziką. Jei plokštėje yra naujas MCU, naujas fixture arba nauja laidų pynės sąsaja, 10 vnt. FAI suteikia daugiau duomenų apie programavimą, FCT ir jungčių klaidas. Likusios partijos nereikėtų paleisti, kol FAI nėra patvirtintas.
Ar AOI pakanka STM32 valdiklio kokybei patikrinti?
Ne. AOI gali patikrinti komponentų buvimą, orientaciją, litavimo tiltelius ir dalį kosmetinių defektų, bet AOI nepatvirtina firmware, komunikacijos kanalų, I/O atsako arba laidų pynės pinout. STM32 valdikliui reikia 100% FCT, jei klientas nori gauti veikiantį mazgą, o ne tik vizualiai gerą PCBA.
Ką daryti, jei BOM turi nepasiekiamą STM32 komponentą?
Pirmas žingsnis yra patikrinti, ar leidžiama alternatyva su ta pačia pakuote, pinout ir atminties konfigūracija. Jei firmware, sertifikavimas arba lauko validacija užrakina tikslų MPN, tiekėjas turi grąžinti lead time ir riziką, o ne tyliai pakeisti IC. Kritinėms eilutėms taikykite 0 nepatvirtintų alternatyvų taisyklę.
Kaip susieti PCBA testą su laidų pynės testu?
PCBA FCT turi žinoti jungties pinout, apkrovas ir signalų kryptis, o laidų pynės continuity testas turi naudoti tą pačią reviziją. Jei abi dalys gaminamos viename tiekimo pakete, galima sukurti bendrą test fixture arba bent bendrą revizijų matricą. Tai sumažina pinout klaidų riziką prieš galutinį įrenginį.
Kokio įrašo prašyti po gamybos?
Prašykite partijos arba serijinio numerio, kritinių komponentų lot/date code, firmware versijos, fixture revizijos, AOI/FCT pass-fail rezultato, remonto žymos ir neatitikčių sprendimo. NPI partijai šie įrašai gali būti paprastoje CSV arba PDF ataskaitoje. Svarbu, kad vėliau būtų galima atsekti 1 defektą iki konkrečios partijos.
Praktinis kitas žingsnis
Jei ruošiate STM32, NXP, Microchip arba kitą MCU valdiklio PCBA užklausą, surinkite Gerber/ODB++, BOM, pick-and-place, assembly drawing, schematic PDF, firmware instrukciją, laidų pynės pinout, IPC klasę, FAI kiekį ir FCT seką. Failus galite pateikti per kainos pasiūlymo formą arba kontaktų puslapį; PCB Lithuania įvertins, ar projektui pakanka PCBA surinkimo, ar verta konsoliduoti komponentų tiekimą, kabelius ir galutinį testą viename plane.
