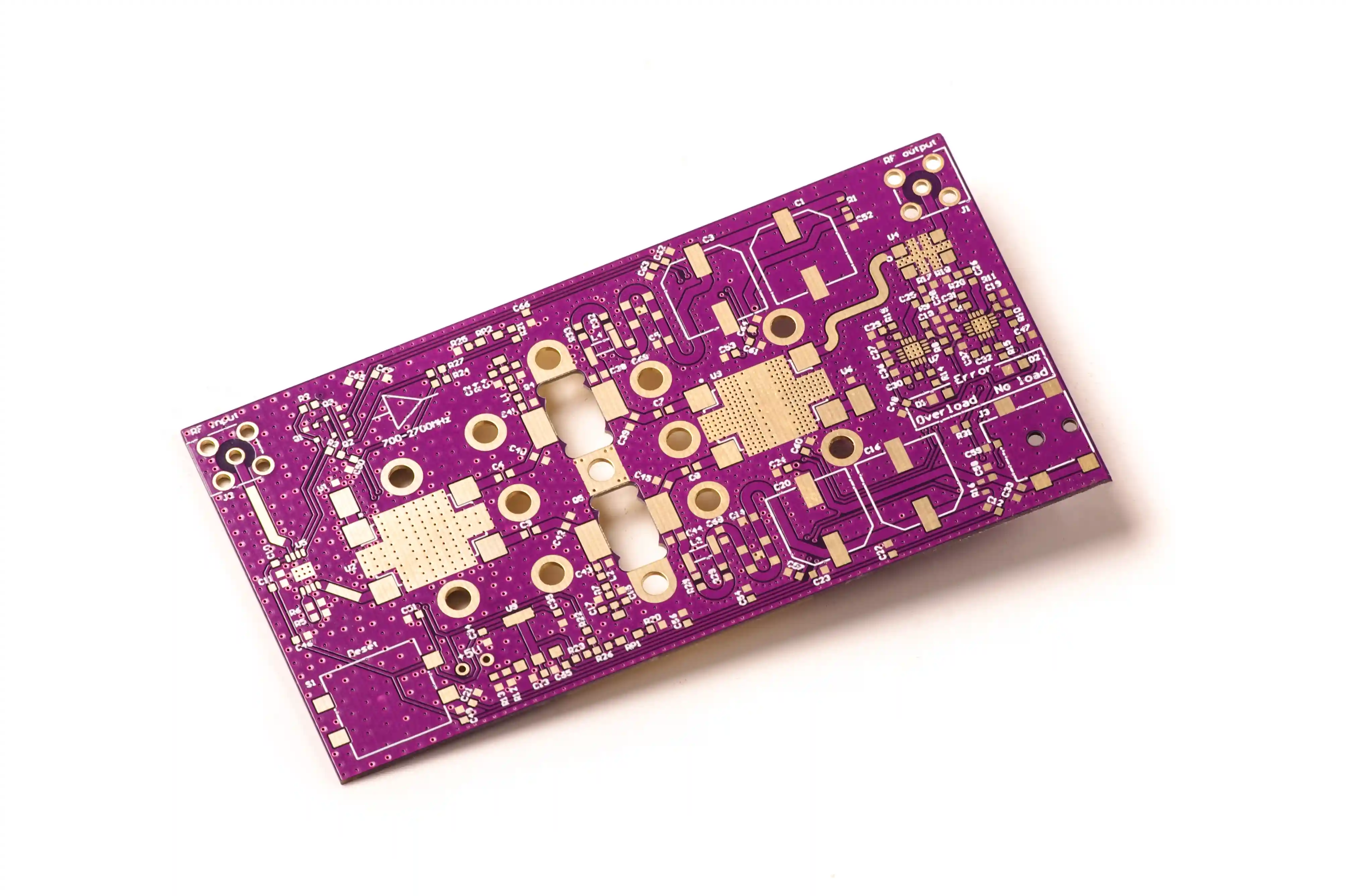

PCB Prototipų Gamyba: Kaip Paspartinti Produkto Kūrimą nuo Idėjos iki Serijos

<h2>Įvadas: Kodėl PCB Prototipavimas Yra Kritinis Etapas?</h2> <p>Kiekvienas sėkmingas elektronikos produktas prasideda nuo prototipo. PCB prototipavimas – tai procesas, kurio metu jūsų elektroninės schemos dizainas paverčiamas <strong>fizine plokšte</strong>, kurią galima testuoti, tikrinti ir tobulinti prieš investuojant į masinę gamybą.</p> <p>Statistika kalba pati už save: <strong>85% elektronikos projektų reikalauja bent 2–3 prototipo iteracijų</strong> prieš pasiekiant gamybinę versiją. Kiekviena neplanuota iteracija kainuoja nuo €2 000 iki €15 000, todėl teisingas požiūris į prototipavimą gali sutaupyti dešimtis tūkstančių eurų.</p> <blockquote> <p>"Per 15 metų darbo su Europos klientais matau tą pačią tendenciją – įmonės, kurios skiria pakankamai laiko prototipavimui, galiausiai sutaupo 30–40% bendrų projekto kaštų. Skubėjimas iš karto į gamybą beveik visada kainuoja brangiau." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Prototipas vs Gamybinė Partija: Pagrindiniai Skirtumai</h2> <p>Prieš pradedant prototipavimą, svarbu suprasti, kuo prototipinė PCB skiriasi nuo gamybinės:</p> <table> <thead> <tr><th>Aspektas</th><th>Prototipas</th><th>Gamybinė partija</th></tr> </thead> <tbody> <tr><td>**Kiekis**</td><td>1–50 vnt.</td><td>100–100 000+ vnt.</td></tr> <tr><td>**Pagrindinė paskirtis**</td><td>Testavimas ir validavimas</td><td>Pardavimas ir pristatymas</td></tr> <tr><td>**Gamybos laikas**</td><td>24 val. – 2 savaitės</td><td>3–6 savaitės</td></tr> <tr><td>**Kaina už vienetą**</td><td>Aukšta (€20–200+)</td><td>Žema (€0.50–20)</td></tr> <tr><td>**Tolerancijos**</td><td>Standartinės</td><td>Griežtos</td></tr> <tr><td>**Testavimas**</td><td>Funkcinis + rankinis</td><td>AOI, ICT, FCT, X-ray</td></tr> <tr><td>**DFM optimizavimas**</td><td>Minimalus</td><td>Pilnas</td></tr> <tr><td>**Panelizavimas**</td><td>Retai</td><td>Visada</td></tr> </tbody> </table> <h2>5 PCB Prototipavimo Etapai</h2> <h3>1 Etapas: Schemos Dizainas ir Validavimas</h3> <p>Viskas prasideda nuo elektroninės schemos (angl. *schematic*). Šiame etape:</p>

• Pasirinkite projektavimo programą – KiCad (nemokama), Altium Designer (profesionali) arba Eagle
• Sukurkite schemą ir patikrinkite ERC (Electrical Rules Check)
• Pasirinkite komponentus ir patikrinkite jų prieinamumą rinkoje
• Paruoškite medžiagų sąrašą (BOM) su alternatyvomis

<h3>2 Etapas: PCB Išdėstymas (Layout)</h3> <p>PCB layout – tai schemos pavertimas fizine plokšte:</p>

• Sluoksnių pasirinkimas – 2 sluoksniai prototipams paprastai pakanka
• Komponentų išdėstymas – pirma maitinimo grandinė, paskui kritiniai signalai
• Takelių vedimas – laikykitės minimalių pločių ir tarpų pagal gamintojo galimybes
• DRC patikrinimas (Design Rules Check) – privalomas prieš gamybą

<h3>3 Etapas: Gerber Failų Generavimas</h3> <p>Gamintojas priima standartinius formatus:</p>

• Gerber failai – kiekvienas sluoksnis atskirame faile
• NC Drill failas – gręžimo koordinatės ir diametrai
• BOM failas – medžiagų sąrašas su komponentų kodais
• Pick-and-Place failas – komponentų pozicijos (SMT surinkimui)

<h3>4 Etapas: Gamyba ir Surinkimas</h3> <p>Pateikus failus gamintojui:</p>

1. DFM analizė – gamintojas patikrina dizainą
2. PCB gamyba – plokštės gaminamos per 24 val. – 10 dienų
3. Komponentų surinkimas – SMT ir/arba THT montavimas
4. Vizualinis tikrinimas – pradinė inspekcija

<h3>5 Etapas: Testavimas ir Iteracija</h3>

• Funkcinis testavimas – ar plokštė veikia pagal specifikaciją?
• Maitinimo tikrinimas – įtampos lygiai, srovės suvartojimas
• Signalų analizė – osciloskopo matavimai kritiniuose taškuose
• Terminis tikrinimas – karštų taškų identifikavimas

<h2>Greitojo Prototipavimo Laiko Palyginimas</h2> <table> <thead> <tr><th>Paslauga</th><th>Pristatymo laikas</th><th>Orientacinė kaina (2 sl., 10x10 cm)</th></tr> </thead> <tbody> <tr><td>**Ekspresinis prototipas**</td><td>24–48 val.</td><td>€80–150</td></tr> <tr><td>**Standartinis prototipas**</td><td>5–7 dienų</td><td>€30–60</td></tr> <tr><td>**Prototipas su surinkimu**</td><td>7–14 dienų</td><td>€150–500</td></tr> <tr><td>**Pilnas turnkey prototipas**</td><td>10–21 dienų</td><td>€300–1 500</td></tr> <tr><td>**Gamybinė partija**</td><td>3–6 savaitės</td><td>€5–20/vnt. (100+ vnt.)</td></tr> </tbody> </table> <blockquote> <p>"Greitasis prototipavimas per 24–48 valandas nėra tik patogumas – tai strateginis pranašumas. Klientai, kurie gauna prototipus savaitėmis greičiau, pasiekia rinką 2–3 mėnesiais anksčiau nei konkurentai." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Medžiagų Pasirinkimas Prototipams</h2> <p>Teisingas medžiagos pasirinkimas prototipui lemia testavimo tikslumą:</p> <table> <thead> <tr><th>Medžiaga</th><th>Tg (°C)</th><th>Dk</th><th>Taikymas</th></tr> </thead> <tbody> <tr><td>**FR-4 (standartinis)**</td><td>130–140</td><td>4.5</td><td>95% prototipų – universalus pasirinkimas</td></tr> <tr><td>**FR-4 High-Tg**</td><td>170–180</td><td>4.5</td><td>Aukštos temperatūros aplinka, daugiasluoksnės PCB</td></tr> <tr><td>**Rogers RO4003C**</td><td>280+</td><td>3.38</td><td>RF/mikrobangų grandinės, >1 GHz signalai</td></tr> <tr><td>**Poliimidas**</td><td>250+</td><td>3.5</td><td>Lankstūs prototipai, sulankstomi dizainai</td></tr> <tr><td>**Aliuminio pagrindas**</td><td>–</td><td>–</td><td>LED, galios elektronika, šilumos atvedimas</td></tr> </tbody> </table> <p><strong>Svarbus patarimas</strong>: Prototipui naudokite <strong>tą pačią medžiagą</strong>, kurią planuojate gamybinei partijai. Medžiagos keitimas tarp prototipo ir gamybos gali sukelti nenumatytus elektrinius parametrų skirtumus.</p> <h2>8 Dažniausios Prototipavimo Klaidos</h2> <h3>1. Neteisingi komponentų footprint'ai</h3> Tai dažniausia ir brangiausia klaida. **30% pirmųjų prototipų** turi bent vieną footprint klaidą. Visada tikrinkite footprint'us pagal gamintojo datasheeet'ą. <h3>2. Per siauri takeliai didelėms srovėms</h3> Naudokite <a href="/irankiai/pcb-kainos-skaiciuokle">PCB takelių pločio skaičiuoklę</a> – 1 A srovei reikia bent 0.3 mm pločio takelių (1 oz vario). <h3>3. Praleistas DFM tikrinimas</h3> Gamintojas gali pagaminti jūsų dizainą, bet su defektais. <a href="/paslaugos/dfm-dfa">DFM analizė</a> atskleidžia 90% potencialių gamybos problemų. <h3>4. Komponentų prieinamumo ignoravimas</h3> Komponentas, kuris buvo prieinamas dizaino metu, gali dingti per kelias savaites. Visada turėkite **2–3 alternatyvas** kiekvienam kritiniam komponentui. <h3>5. Per mažai testavimo taškų</h3> Prototipui reikia daugiau testavimo taškų nei gamybinei versijai. Pridėkite test pad'us prie kritinių signalų ir maitinimo linijų. <h3>6. Netinkamas sluoksnių skaičius</h3> Pradedantieji dažnai bando sutalpinti sudėtingą dizainą į 2 sluoksnius. Jei takelių vedimas darosi labai sudėtingas, pereikite prie <a href="/paslaugos/pcb-gamyba">4 sluoksnių PCB</a> – kainos skirtumas yra tik 30–40%. <h3>7. Terminio valdymo nepaisymas</h3> Karštų komponentų (reguliatoriai, galios MOSFET) nepakankami vario plotai sukelia perkaitimą. Naudokite termines vias ir vario sluoksnius šilumai pašalinti. <h3>8. Gamybinės medžiagos keitimas prototipe</h3> Jei gamybai planuojate Rogers medžiagą, nenaudokite FR-4 prototipui – ypač RF ir mikrobangų taikymams. <h2>Nuo Prototipo iki Serijinės Gamybos: 6 Žingsniai</h2> <p>Sėkmingas perėjimas nuo prototipo prie masinės gamybos reikalauja sistemingo požiūrio:</p> <h3>1. Prototipo validavimas</h3> - ✅ Visi funkciniai testai praėjo - ✅ Temperatūrinis testavimas atliktas - ✅ EMC/EMI preliminarus tikrinimas atliktas - ✅ Mechaninis suderinamumas su korpusu patikrintas <h3>2. Dizaino optimizavimas gamybai (DFM)</h3> - ✅ Komponentų footprint'ai patikrinti pagal IPC-7351 - ✅ Panelizavimas suprojektuotas - ✅ Takelių plotis ir tarpai atitinka gamintojo galimybes - ✅ Testpointai ICT testavimui pridėti <h3>3. BOM užšaldymas</h3> - ✅ Visų komponentų prieinamumas patvirtintas - ✅ Alternatyvos kiekvienam kritiniam komponentui - ✅ Lead time komponentams žinomas - ✅ Kainos užfiksuotos su tiekėjais <h3>4. Pilotinė partija (50–200 vnt.)</h3> - ✅ Gamyba pilnoje gamybos linijoje - ✅ Procesų parametrų optimizavimas - ✅ Pirmas gamybos (FAI) tikrinimas - ✅ Išeigos (yield) analizė <h3>5. Testavimo programos kūrimas</h3> - ✅ ICT/FCT testavimo programos parašytos - ✅ AOI biblioteka sukonfigūruota - ✅ Priėmimo kriterijai apibrėžti <h3>6. Serijinės gamybos paleidimas</h3> - ✅ Turnkey arba konsignacinis modelis pasirinktas - ✅ Tiekimo grandinė užtikrinta - ✅ Kokybės kontrolės planas patvirtintas <h2>Kiek Kainuoja Prototipavimas: Tikroji Kaštų Struktūra</h2> <table> <thead> <tr><th>Kaštų elementas</th><th>Vienas prototipas</th><th>3 iteracijos</th></tr> </thead> <tbody> <tr><td>**PCB gamyba**</td><td>€30–150</td><td>€90–450</td></tr> <tr><td>**Komponentai**</td><td>€50–500</td><td>€150–1 500</td></tr> <tr><td>**Surinkimas**</td><td>€50–300</td><td>€150–900</td></tr> <tr><td>**Siuntimas (ekspresinis)**</td><td>€30–80</td><td>€90–240</td></tr> <tr><td>**Testavimo įranga**</td><td>€0–200</td><td>€0–200</td></tr> <tr><td>**Inžinieriaus laikas**</td><td>€500–2 000</td><td>€1 500–6 000</td></tr> <tr><td>**Viso**</td><td>**€660–3 230**</td><td>**€1 980–9 290**</td></tr> </tbody> </table> <p><strong>Kaštų mažinimo strategijos</strong>: - Naudokite <a href="/paslaugos/pcb-gamyba">standartines PCB specifikacijas</a> (FR-4, 1.6 mm, HASL) – sutaupysite 20–30% - Užsakykite prototipą ir gamybinę partiją iš to paties gamintojo – sutaupysite ant NRE mokesčių - Grupuokite kelis prototipus vienoje panelėje – dalijate gamybos kaštus</p> <blockquote> <p>"Prototipavimo kaštai turėtų sudaryti ne daugiau kaip 5–10% viso produkto kūrimo biudžeto. Jei prototipavimas kainuoja daugiau, tikėtina, kad trūksta sistemingo požiūrio arba per daug iteracijų dėl nepakankamo planavimo." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>DUK (Dažnai Užduodami Klausimai)</h2> <p><strong>Kiek prototipo iteracijų yra normalu?</strong> Vidutiniškai 2–3 iteracijos. Paprastiems dizainams (2 sluoksniai, žemos spartos signalai) dažnai pakanka vienos iteracijos. Sudėtingiems projektams (HDI, RF, daugiasluoksnės) gali prireikti 3–5 iteracijų.</p> <p><strong>Ar galima prototipuoti <a href="/paslaugos/lanksti-pcb">lankstias PCB</a>?</strong> Taip, tačiau lankstaus prototipo gamybos laikas ilgesnis (7–14 dienų) ir kaina aukštesnė (2–3 kartus) nei standartinės FR-4 plokštės. Rekomenduojame pirmiau testuoti schemą ant standžios PCB, o po to pereiti prie lankstaus prototipo.</p> <p><strong>Kokį kiekį užsakyti prototipams?</strong> Rekomenduojame 5–10 vienetų. 2–3 testavimui, 1–2 atsarginiai, 1–2 pakeitimams ir bandymams. Tai optimalus balansas tarp kaštų ir lankstumo.</p> <p><strong>Ar verta daryti prototipą su surinkimu ar pačiam lituoti?</strong> Jei turite litavimo patirties ir dizainas naudoja tik stambius komponentus (SOIC, 0805+), galite lituoti patys. Tačiau BGA, QFN ar smulkiems komponentams (0402 ir mažiau) reikia profesionalaus <a href="/paslaugos/smt-surinkimas">SMT surinkimo</a>.</p> <p><strong>Kaip sutrumpinti prototipavimo laiką?</strong> Trys efektyviausi būdai: (1) pilnai paruošti Gerber failus ir BOM prieš užsakymą, (2) naudoti turnkey modelį, kad gamintojas tvarkytų komponentus, (3) rinktis gamintojus su 24–48 val. ekspresinio prototipavimo paslaugomis.</p> <p><strong>Ar prototipo testavimo rezultatai visada atitiks serijinės gamybos kokybę?</strong> Ne visada. Prototipas gaminamas mažomis partijomis su mažiau automatizuotu procesu. Serijinėje gamyboje naudojama pilna <a href="/paslaugos/smt-surinkimas">SMT linija</a> su AOI ir SPI inspekcija, todėl kokybė dažnai net geresnė. Tačiau elektriniai parametrai turi sutapti, jei naudojamos tos pačios medžiagos.</p>

---
