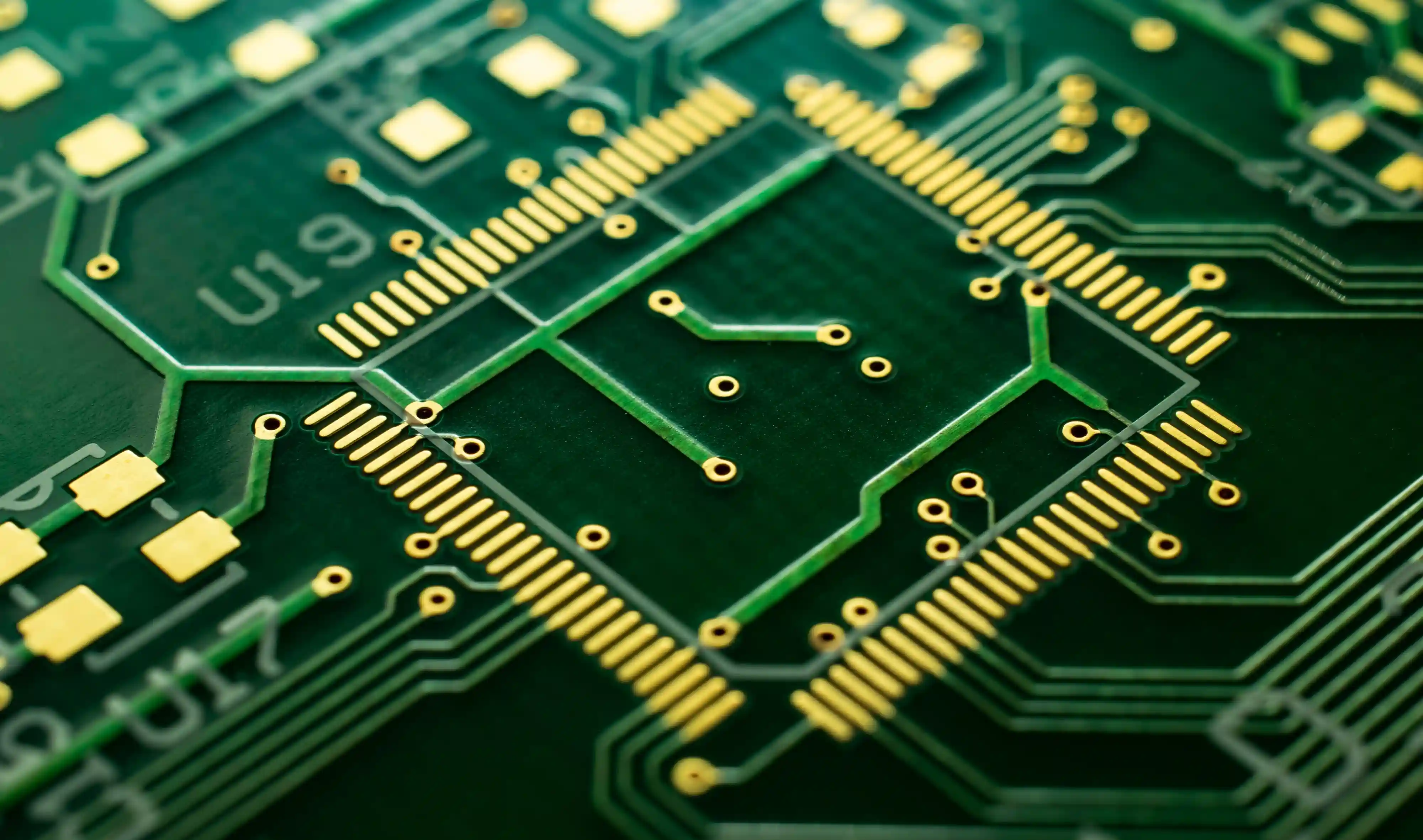

PCB Impedancijos Valdymas: Išsamus Vadovas Aukšto Dažnio Projektams 2026

<h2>Įvadas: Kodėl Impedancijos Valdymas Yra Kritinis?</h2> <p>Šiuolaikiniai elektronikos projektai veikia vis aukštesniais dažniais. USB 3.0, PCIe Gen 4, DDR5, HDMI 2.1 – visi šie protokolai reikalauja <strong>preciziškai kontroliuojamos impedancijos</strong> PCB plokštėse. Be tinkamo impedancijos valdymo signalas atsimuša nuo nesuderintų taškų, sukeldamas <strong>duomenų klaidas, EMI problemas ir sistemos nestabilumą</strong>.</p> <p>Tyrimais nustatyta, kad <strong>virš 70% aukšto dažnio PCB problemų kyla dėl netinkamo impedancijos valdymo</strong> (<a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-2141A standartas</a>). Tai reiškia, kad teisingas impedancijos projektavimas yra ne prabanga, o būtinybė.</p> <p>Šiame vadove išsamiai aptarsime kontroliuojamos impedancijos principus, perdavimo linijų tipus, protokolų reikalavimus ir kaip teisingai bendradarbiauti su PCB gamintoju.</p> <blockquote> <p>"Daugelis inžinierių mano, kad impedancijos valdymas reikalingas tik RF projektams. Tiesą sakant, bet koks signalas virš 100 MHz jau reikalauja kontroliuojamos impedancijos. Ankstyvame projektavimo etape investuotas laikas sutaupo savaitės derinimo vėliau." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Kas Yra Kontroliuojama Impedancija?</h2> <p>Impedancija – tai <strong>varžos analogas kintamajai srovei</strong>, matuojama omais (Ω). Skirtingai nuo paprastos varžos, impedancija apima varžą (R), induktyvumą (L) ir talpą (C) – visus tris parametrus, kurie veikia aukšto dažnio signalų perdavimą.</p> <p><strong>Kontroliuojama impedancija</strong> reiškia, kad PCB takeliai (angl. *traces*) yra suprojektuoti ir pagaminti taip, kad jų impedancija būtų pastovi per visą takelių ilgį. Tipinės reikšmės:</p> <table> <thead> <tr><th>Impedancijos tipas</th><th>Tipinė reikšmė</th><th>Pritaikymas</th></tr> </thead> <tbody> <tr><td>Vienpolis (single-ended)</td><td>50 Ω</td><td>RF signalai, bendrasis standartinis</td></tr> <tr><td>Vienpolis</td><td>75 Ω</td><td>Vaizdo signalai, koaksialiniai kabeliai</td></tr> <tr><td>Diferencinis</td><td>90 Ω</td><td>USB 2.0/3.0, SATA</td></tr> <tr><td>Diferencinis</td><td>100 Ω</td><td>Ethernet, PCIe, HDMI</td></tr> <tr><td>Diferencinis</td><td>85 Ω</td><td>HDMI 1.4</td></tr> </tbody> </table> <h3>Kodėl Impedancija Turi Būti Pastovi?</h3> <p>Kai signalas keliauja per takelį su nekintančia impedancija, visa energija perduodama imtuvui. Tačiau kai impedancija staiga pasikeičia (pvz., dėl takelių pločio kitimo, VIA perėjimų ar atskaitos plokštumos pertrūkių), dalis signalo <strong>atsispindi atgal</strong> – panašiai kaip šviesos atspindys nuo stiklo.</p> <p>Šie atspindžiai sukelia: - <strong>Signalų iškraipymus</strong> – pailgėjęs kilimo/kritimo laikas - <strong>Persidengiančius impulsus</strong> (angl. *ringing*) – klaidingą loginių lygių interpretavimą - <strong>EMI spinduliavimą</strong> – neatitiktis EMC standartams - <strong>Duomenų klaidas</strong> – padidėjusį bitų klaidų dažnį (BER)</p> <h2>Perdavimo Linijų Tipai: Mikrojuosta vs Stripline</h2> <p>PCB plokštėse naudojami du pagrindiniai perdavimo linijų tipai. Kiekvienas turi skirtingas savybes ir taikymą.</p> <h3>Mikrojuosta (Microstrip)</h3> <p>Mikrojuosta – tai takelis <strong>ant išorinio PCB sluoksnio</strong>, kurio atskaitos plokštuma (žemės arba maitinimo) yra gretimame vidiniame sluoksnyje. Signalas sklinda per orą ir per dielektriką.</p> <p><strong>Privalumai:</strong> - Lengviau projektuoti ir gaminti - Mažesni nuostoliai (dalis signalo eina per orą) - Lengviau derinti komponentus ant paviršiaus</p> <p><strong>Trūkumai:</strong> - Jautresnė aplinkos poveikiui (drėgmė, padengimas) - Didesnė EMI spinduliuotė - Mažiau stabili impedancija</p> <h3>Stripline (Vidinis Takelys)</h3> <p>Stripline – tai takelis <strong>vidiniame PCB sluoksnyje</strong>, apsuptas dielektrikų ir turintis atskaitos plokštumas abiejose pusėse. Signalas sklinda tik per dielektriką.</p> <p><strong>Privalumai:</strong> - Puikus EMI ekranavimas - Stabili impedancija - Mažesnė jautrumą aplinkos poveikiui</p> <p><strong>Trūkumai:</strong> - Didesni signalų nuostoliai - Reikalauja daugiau sluoksnių - Sunkiau maršrutinti (routing)</p> <h3>Palyginimo Lentelė: Mikrojuosta vs Stripline</h3> <table> <thead> <tr><th>Parametras</th><th>Mikrojuosta</th><th>Stripline</th></tr> </thead> <tbody> <tr><td>Sluoksnis</td><td>Išorinis</td><td>Vidinis</td></tr> <tr><td>Atskaitos plokštumos</td><td>1 (apačioje)</td><td>2 (abiejose pusėse)</td></tr> <tr><td>EMI ekranavimas</td><td>Vidutinis</td><td>Puikus</td></tr> <tr><td>Nuostoliai</td><td>Mažesni</td><td>Didesni</td></tr> <tr><td>Dielektrinė konstanta (efektyvi)</td><td>~3,0–3,5</td><td>~4,2–4,5</td></tr> <tr><td>Impedancijos stabilumas</td><td>Geras</td><td>Labai geras</td></tr> <tr><td>Kaina</td><td>Mažesnė</td><td>Didesnė</td></tr> <tr><td>Geriausiai tinka</td><td>Žemesni dažniai, SMT komponentai</td><td>Aukšti dažniai, jautri signalizacija</td></tr> </tbody> </table> <blockquote> <p>"Dažnai klientai klausia – ar visada reikia naudoti stripline? Ne. Daugumai projektų iki 1 GHz mikrojuosta visiškai pakankama. Stripline rekomenduojame, kai reikia aukšto EMI ekranavimo arba kai signalas viršija 3 GHz." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Veiksniai, Lemiantys PCB Impedanciją</h2> <p>Impedancija priklauso nuo kelių tarpusavyje susijusių fizinių parametrų. Supratimas, kaip kiekvienas veiksnys veikia rezultatą, leidžia optimizuoti projektą.</p> <h3>1. Takelių plotis (Trace Width)</h3> <p>Tai <strong>svarbiausias kontroliuojamas parametras</strong>. Platesnis takelis reiškia mažesnę impedanciją. Tipiškai 50 Ω mikrojuostai FR-4 plokštėje reikia maždaug 0,20 mm pločio takelio (priklauso nuo dielektriko storio).</p> <h3>2. Dielektriko storis (Dielectric Thickness)</h3> <p>Atstumas tarp takelio ir atskaitos plokštumos. <strong>Didesnis atstumas – didesnė impedancija.</strong> Šis parametras yra antras pagal svarbą po takelių pločio.</p> <h3>3. Dielektrinė konstanta (Dk)</h3> <p>FR-4 medžiagos Dk svyruoja nuo <strong>4,2 iki 4,8</strong> priklausomai nuo gamintojo ir dažnio. Aukštesnė Dk reikšmė sumažina impedanciją. Svarbu naudoti tikslią gamintojo pateiktą Dk reikšmę, o ne apytikslę.</p> <h3>4. Vario storis</h3> <p>Galutinis vario storis (įskaitant galvanizaciją) turi įtakos impedancijai. Standartas yra 1 oz (35 μm), tačiau po galvanizacijos faktinis storis gali būti 40–50 μm. <strong>Būtina nurodyti galutinį vario storį</strong>, ne pradinį.</p> <h3>5. Litavimo kaukė</h3> <p>Litavimo kaukė ant mikrojuostos keičia efektyvią dielektrinę konstantą ir gali sumažinti impedanciją <strong>2–3 Ω</strong>. Profesionalūs impedancijos skaičiuokliai turi šį parametrą.</p> <h3>Impedancijos Parametrų Santrauka</h3> <table> <thead> <tr><th>Parametras</th><th>Padidinus parametrą...</th><th>Impedancijos pokytis</th></tr> </thead> <tbody> <tr><td>Takelių plotis</td><td>↑ Platesnis</td><td>↓ Mažesnė</td></tr> <tr><td>Dielektriko storis</td><td>↑ Storesnis</td><td>↑ Didesnė</td></tr> <tr><td>Dielektrinė konstanta (Dk)</td><td>↑ Aukštesnė</td><td>↓ Mažesnė</td></tr> <tr><td>Vario storis</td><td>↑ Storesnis</td><td>↓ Šiek tiek mažesnė</td></tr> <tr><td>Litavimo kaukė</td><td>Uždėta</td><td>↓ 2–3 Ω mažesnė</td></tr> </tbody> </table> <h2>Protokolų Impedancijos Reikalavimai</h2> <p>Kiekvienas didelės spartos komunikacijos protokolas turi konkrečius impedancijos reikalavimus. Neatitikimas gali lemti nesertifikuotą produktą.</p> <table> <thead> <tr><th>Protokolas</th><th>Impedancijos tipas</th><th>Reikšmė (Ω)</th><th>Tolerancija</th><th>Kritinis dažnis</th></tr> </thead> <tbody> <tr><td>USB 2.0</td><td>Diferencinis</td><td>90 ± 15%</td><td>±15%</td><td>480 MHz</td></tr> <tr><td>USB 3.0/3.1</td><td>Diferencinis</td><td>90 ± 7 Ω</td><td>±7 Ω</td><td>5/10 GHz</td></tr> <tr><td>USB 4.0</td><td>Diferencinis</td><td>85 ± 5 Ω</td><td>±5 Ω</td><td>20 GHz</td></tr> <tr><td>PCIe Gen 3</td><td>Diferencinis</td><td>85 ± 15%</td><td>±15%</td><td>8 GHz</td></tr> <tr><td>PCIe Gen 4/5</td><td>Diferencinis</td><td>85 ± 10%</td><td>±10%</td><td>16/32 GHz</td></tr> <tr><td>DDR4</td><td>Vienpolis</td><td>40 ± 10%</td><td>±10%</td><td>1,6 GHz</td></tr> <tr><td>DDR5</td><td>Vienpolis</td><td>40 ± 10%</td><td>±10%</td><td>3,2 GHz</td></tr> <tr><td>HDMI 2.0</td><td>Diferencinis</td><td>100 ± 10%</td><td>±10%</td><td>6 GHz</td></tr> <tr><td>HDMI 2.1</td><td>Diferencinis</td><td>100 ± 10%</td><td>±10%</td><td>12 GHz</td></tr> <tr><td>Ethernet 1G</td><td>Diferencinis</td><td>100 ± 10%</td><td>±10%</td><td>125 MHz</td></tr> <tr><td>Ethernet 10G</td><td>Diferencinis</td><td>100 ± 10%</td><td>±10%</td><td>5 GHz</td></tr> <tr><td>SATA III</td><td>Diferencinis</td><td>90 ± 10%</td><td>±10%</td><td>6 GHz</td></tr> </tbody> </table> <h3>Kada Impedancijos Valdymas Yra Būtinas?</h3> <p>Ne visi projektai reikalauja kontroliuojamos impedancijos. Paprasta taisyklė:</p>

• < 50 MHz – Paprastai nereikia impedancijos valdymo
• 50–300 MHz – Rekomenduojama, ypač ilgesniems takeliams
• > 300 MHz – Privaloma kontroliuojama impedancija
• > 1 GHz – Reikalingas tikslus impedancijos valdymas ir medžiagų parinkimas

<p>Tačiau net žemesniuose dažniuose impedancijos valdymas reikalingas, jei: - Takeliai yra ilgesni nei 1/10 signalo bangos ilgio - Naudojami LVDS, CML ar kiti diferenciniai signalai - Reikalaujama EMC sertifikacija</p> <h2>Kaip Specifikuoti Impedanciją PCB Gamintojui</h2> <p>Teisingas impedancijos specifikavimas gamintojui yra lemiamas žingsnis. Neteisingas ar neišsamus specifikavimas yra dažniausia gamybos klaidų priežastis.</p> <h3>1. Sluoksnių Sandara (Stackup)</h3> <p>Pateikite detalų sluoksnių sandaros planą: - Kiekvieno sluoksnio tipas (signalinis, žemės, maitinimo) - Vario storis kiekviename sluoksnyje - Dielektriko medžiaga ir storis tarp sluoksnių - Pageidaujama prepreg ir šerdies specifikacija</p> <h3>2. Impedancijos Lentelė</h3> <p>Sukurkite aiškią impedancijos reikalavimų lentelę:</p> <table> <thead> <tr><th>Sluoksnis</th><th>Tipas</th><th>Impedancija</th><th>Tolerancija</th><th>Takelių plotis</th><th>Tarpas (diff.)</th></tr> </thead> <tbody> <tr><td>L1 (Top)</td><td>Mikrojuosta vienpol.</td><td>50 Ω</td><td>±10%</td><td>0,20 mm</td><td>–</td></tr> <tr><td>L1 (Top)</td><td>Mikrojuosta diff.</td><td>100 Ω</td><td>±10%</td><td>0,15 mm</td><td>0,15 mm</td></tr> <tr><td>L3 (Sig)</td><td>Stripline vienpol.</td><td>50 Ω</td><td>±10%</td><td>0,13 mm</td><td>–</td></tr> <tr><td>L3 (Sig)</td><td>Stripline diff.</td><td>100 Ω</td><td>±10%</td><td>0,10 mm</td><td>0,13 mm</td></tr> </tbody> </table> <h3>3. Gamybos Pastabos (Fab Notes)</h3> <p>Pridėkite prie Gerber failų gamybos pastabas, nurodydami: - Kokiuose sluoksniuose reikia impedancijos kontrolės - Tikslias impedancijos reikšmes ir tolerancijas - TDR testavimo reikalavimą (jei reikia) - Kuponų (angl. *test coupons*) reikalavimą</p> <blockquote> <p>"Geriausias patarimas, kurį galiu duoti – kalbėkitės su gamintoju **prieš** finalizuodami projektą. Mes dažnai galime pasiūlyti optimalesnę sluoksnių sandarą, kuri užtikrina tą pačią impedanciją su mažesne kaina." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>5 Dažniausios Impedancijos Klaidos ir Kaip Jų Išvengti</h2> <h3>1. Atskaitos Plokštumos Pertrūkiai</h3> <p><strong>Problema:</strong> Signalas kerta atskaitos plokštumos (žemės) pertrūkį, sukeldamas staigų impedancijos šuolį 10–20 Ω.</p> <p><strong>Sprendimas:</strong> Užtikrinkite, kad po kiekvienu kontroliuojamos impedancijos takeliu būtų nepertraukiama atskaitos plokštuma. Niekada neleiskite signalams kirsti atskaitos plokštumos skilimo.</p> <h3>2. VIA Perėjimų Netolygumas</h3> <p><strong>Problema:</strong> VIA perėjimai tarp sluoksnių sukuria impedancijos neatitikimą. Standartinis VIA gali turėti 25–35 Ω impedanciją vietoj reikiamų 50 Ω.</p> <p><strong>Sprendimas:</strong> Naudokite žemės VIA (angl. *stitching vias*) šalia signalinio VIA. Aukšto dažnio projektams svarstykite *back-drilling* VIA stubų pašalinimui.</p> <h3>3. Neteisingas Dk Pasirinkimas</h3> <p><strong>Problema:</strong> Naudojama standartinė FR-4 Dk reikšmė (4,5), nors faktinė reikšmė prie veikimo dažnio gali būti 4,0–4,2.</p> <p><strong>Sprendimas:</strong> Prašykite gamintojo pateikti tikslią Dk reikšmę prie jūsų signalų veikimo dažnio. Naudokite medžiagos specifikacijos lapą.</p> <h3>4. Diferencinių Porų Ilgio Nesutapimas</h3> <p><strong>Problema:</strong> Diferencinės poros takeliai skirtingo ilgio, sukeldami laiko nesutapimą ir mažesnę signalo kokybę.</p> <p><strong>Sprendimas:</strong> Taikykite ilgio sulyginimą (angl. *length matching*) diferencinėms poroms. Dauguma EDA įrankių (Altium, KiCad, OrCAD) turi automatinę ilgio sulyginimo funkciją.</p> <h3>5. Vario Storio Neskaičiavimas</h3> <p><strong>Problema:</strong> Projektuojama su 1 oz (35 μm) vario storiu, bet po galvanizacijos faktinis storis tampa 45–50 μm, pakeisdamas impedanciją.</p> <p><strong>Sprendimas:</strong> Impedancijos skaičiuoklėje naudokite <strong>galutinį</strong> vario storį, o ne pradinį. Pasitikslinkite su gamintoju apie tikėtiną galvanizacijos priedą.</p> <h2>Impedancijos Patikrinimas ir TDR Testavimas</h2> <p>Po gamybos impedancija turi būti patikrinta. Pagrindinis metodas – <strong>TDR (Time Domain Reflectometry)</strong> testavimas.</p> <h3>Kaip Veikia TDR?</h3> <p>TDR siunčia trumpą elektrinį impulsą per takelį ir matuoja atspindžius. Kiekvienas impedancijos neatitikimas sukelia atspindį, kuris matomas TDR grafikoje kaip impedancijos pokytis.</p> <p><strong>TDR rezultatų interpretavimas:</strong> - <strong>Lygus grafikas</strong> – stabili, pastovi impedancija - <strong>Staigus šuolis aukštyn</strong> – impedancija padidėjo (pvz., takelys susiaurėjo) - <strong>Staigus šuolis žemyn</strong> – impedancija sumažėjo (pvz., takelys prasiplėtė)</p> <h3>Testavimo Kuponai</h3> <p>Profesionalūs PCB gamintojai naudoja <strong>impedancijos testavimo kuponus</strong> – specialias struktūras PCB panelės krašte, kurios atkartoja tikslias sluoksnių sandaros ir takelių savybes. Kuponai leidžia atlikti destruktyvų TDR testavimą nepažeidžiant gaminio plokštės.</p> <p>Rekomenduojama prašyti gamintojo pateikti <strong>TDR testavimo ataskaitą</strong> su kiekviena partija, ypač pirmosioms gamybos serijoms.</p> <h2>Impedancijos Valdymo Kaina ir ROI</h2> <p>Kontroliuojama impedancija paprastai padidina PCB gamybos kainą <strong>10–25%</strong>, priklausomai nuo tolerancijos griežtumo:</p> <table> <thead> <tr><th>Tolerancija</th><th>Kainos priedas</th><th>Taikymas</th></tr> </thead> <tbody> <tr><td>±10%</td><td>+10–15%</td><td>Standartiniai projektai (USB, Ethernet)</td></tr> <tr><td>±7%</td><td>+15–20%</td><td>Aukšto dažnio signalai (PCIe Gen 3+)</td></tr> <tr><td>±5%</td><td>+20–30%</td><td>Preciziniai RF ir optiniai projektai</td></tr> <tr><td>±2%</td><td>+40–60%</td><td>Karinė/kosminė technika</td></tr> </tbody> </table> <h3>Kada Investicija Atsipirka?</h3>

• Prototipų etape: Viena impedancijos klaida gali reikalauti naujo PCB užsakymo (€500–2000 ir 2–3 savaitės vėlavimo)
• Serijinėje gamyboje: Impedancijos kontrolė sumažina atmetimo dažnį ir garantinius grąžinimus
• EMC sertifikavime: Teisingas impedancijos valdymas dažnai lemia skirtumą tarp pirmo karto sertifikacijos ir brangaus pakartotinio testavimo

<h2>DUK: Dažniausiai Užduodami Klausimai</h2> <h3>Ar galiu naudoti nemokamas impedancijos skaičiuokles?</h3> <p>Taip, nemokamos skaičiuoklės (pvz., Saturn PCB Toolkit, Altium integruota skaičiuoklė) puikiai tinka pradiniam projektavimui. Tačiau galutinį impedancijos patvirtinimą visada turėtų atlikti PCB gamintojas su savo medžiagų duomenimis.</p> <h3>Kuo skiriasi charakteringoji ir diferencinė impedancija?</h3> <p>Charakteringoji impedancija (Z0) apibūdina vieną takelį su atskaitos plokštuma. Diferencinė impedancija (Zdiff) apibūdina dvi greta einančių takelių porą, kur signalas perduodamas kaip skirtumas tarp jų. Diferencinė impedancija paprastai yra apie 2x charakteringosios impedancijos, bet dėl takelių tarpusavio ryšio tikslus santykis priklauso nuo tarpo tarp jų.</p> <h3>Ar litavimo kaukė veikia impedanciją?</h3> <p>Taip, litavimo kaukė ant mikrojuostos takelių sumažina impedanciją <strong>2–3 Ω</strong>. Profesionalūs gamintojai skaičiuoja impedanciją su litavimo kaukės poveikiu. Jei jūsų tolerancija yra ±5% arba griežtesnė, tai tampa svarbus faktorius.</p> <h3>Kada reikia naudoti Rogers vietoj FR-4?</h3> <p>Rogers ir kitos specializuotos medžiagos rekomenduojamos, kai signalas viršija <strong>3–5 GHz</strong> arba kai reikia labai stabilios Dk reikšmės per visą dažnių diapazoną. FR-4 Dk svyruoja su dažniu, o Rogers medžiagos išlaiko stabilesnę Dk reikšmę. Tipiniai pritaikymai: 5G antenos, radarai, palydovinė komunikacija.</p> <h3>Kaip patikrinti impedanciją be TDR prietaiso?</h3> <p>Jei neturite TDR prietaiso, galite: (1) prašyti gamintojo atlikti TDR testavimą, (2) naudoti vektoriaus tinklo analizatorių (VNA) su tinkamais zondais, arba (3) atlikti signalų vientisumo simuliaciją (SI simulation) EDA programoje. Pradiniam etapui simuliacija yra pakankama.</p> <h3>Kiek sluoksnių reikia kontroliuojamai impedancijai?</h3> <p>Minimaliai reikia <strong>4 sluoksnių</strong>: du signaliniai ir du atskaitos plokštumos (žemės/maitinimo). 2 sluoksnių plokštėje impedancijos valdymas yra labai ribotas dėl vienintelės atskaitos plokštumos ir ribotų projektavimo galimybių.</p>

---
