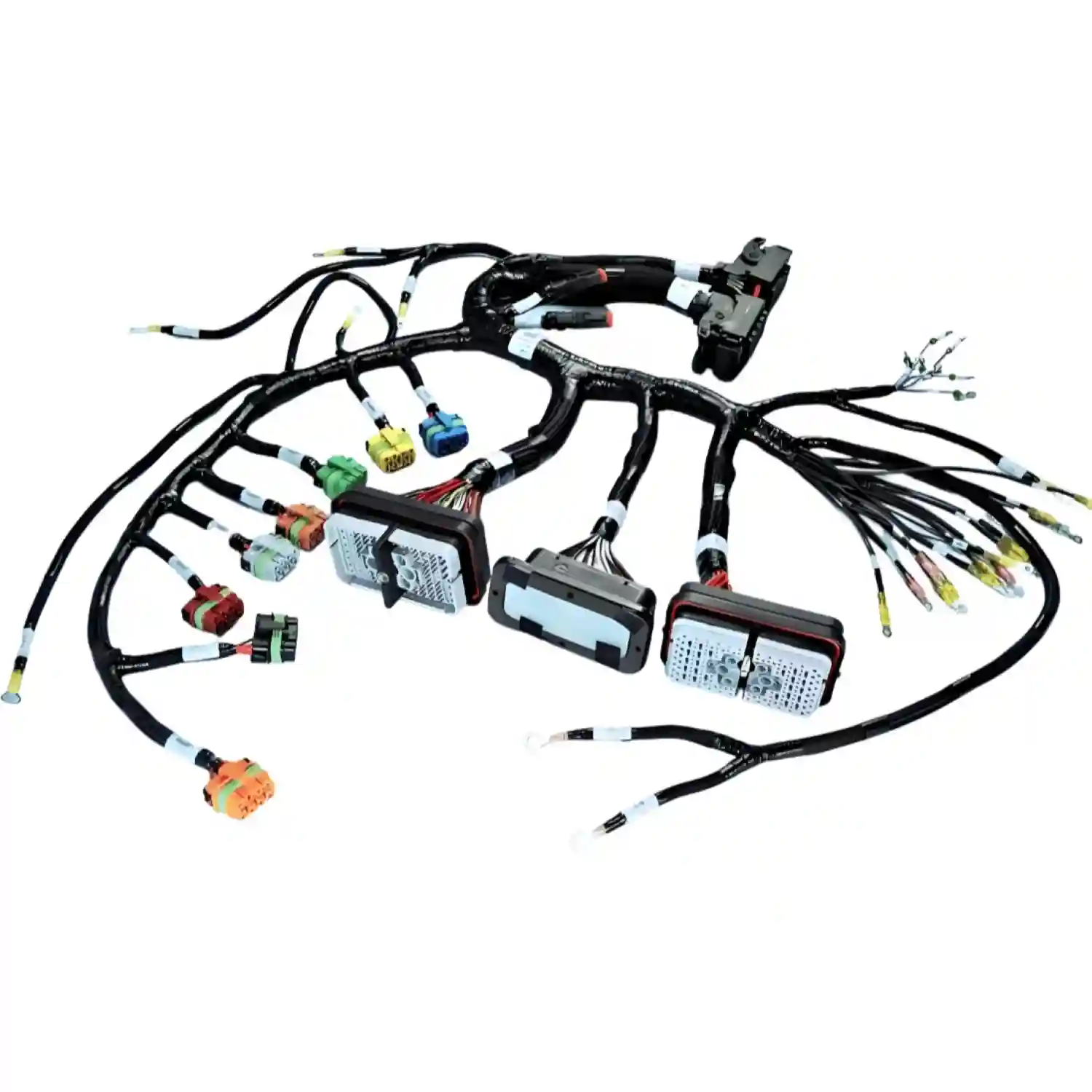

Fakra vs Mini-Fakra: Automobilių RF Jungčių Parinkimo Vadovas

Kodėl FAKRA ir Mini-FAKRA klausimas tapo svarbus beveik kiekvienam automotive RF projektui

Automobilių elektronikoje RF jungtis jau seniai nebėra tik antenos laido detalė. Ji tiesiogiai veikia, kiek vietos užims kabelių mazgas, kiek kanalų tilps viename modulyje, kaip lengvai vyks surinkimas ir ar sistema išlaikys stabilų signalą po vibracijos, temperatūrinių ciklų ir serviso. Būtent todėl klausimas "FAKRA ar Mini-FAKRA?" šiandien dažnai iškyla ne tik antenų inžinieriams, bet ir pirkimams, EMS komandoms bei box build integratoriams.

Klasikinė FAKRA ilgą laiką buvo automobilių RF standartas GPS, AM/FM, GSM, LTE, Wi-Fi ir kamerų sistemoms. Tačiau didėjant kanalų skaičiui, ADAS modulių tankiui ir ribotai vietai telematikos bei infotainment mazguose, Mini-FAKRA pradėjo spręsti visai kitą problemą: kaip sutalpinti daugiau RF linijų į mažesnę erdvę, neaukojant gamybinio pakartojamumo. Coaxial cable, RF connector ir automotive radar kontekste tai yra natūrali rinkos evoliucija.

PCB Lithuania tai aktualu projektuose, kur viename produkte susikerta kabelių surinkimas, jungčių surinkimas, elektromechaninis surinkimas ir kartais galutinis surinkimas. Kai RF kabelio pasirinkimas daromas atskirai nuo mechanikos ir viso mazgo architektūros, klaidos paaiškėja per vėlai: trūksta vietos korpuse, sudėtingėja routing, daugėja adapterių arba auga return loss.

Jei modulyje turite 4, 8 ar 12 RF kanalų, jungties pasirinkimas jau yra sistemos architektūros klausimas, ne vien katalogo eilutė. Per didelė jungtis dažnai suvalgo daugiau vietos negu pats RF kelias.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kas yra FAKRA ir kuo ji praktiškai stipri

FAKRA yra automobilių rinkai pritaikyta RF jungčių sistema su plastikiniu kodavimo korpusu, aiškiu mechaniniu keying ir geru pakartojamumu serijinėje gamyboje. Praktikoje ji vertinama todėl, kad:

• suteikia aiškų mechaninį užrakinimą ir spalvinį / geometrinį kodavimą
• sumažina neteisingo sujungimo riziką per surinkimą ir servisą
• gerai dera su įprastais automotive coax kabeliais ir telematikos mazgais
• yra plačiai žinoma tiek OEM, tiek Tier 1, tiek kabelių gamybos grandinėje

Didžiausia FAKRA stiprybė yra ne tik elektrika, bet ir gamybinis saugumas. Surinkimo linijoje labai svarbu, kad operatorius negalėtų paprastai supainioti GPS, LTE, radio ar kamerų kanalų. Dėl to FAKRA vis dar išlieka labai racionalus pasirinkimas daugelyje tradicinių antenų, telematikos, shark-fin ir infotainment sistemų, ypač kai kanalo tankis nėra ekstremalus.

Ši logika gerai dera su automobilių elektronikos, telekomunikacijų ir mišrių modulių projektais, kur svarbus ne vien RF našumas, bet ir surinkimo klaidų prevencija.

Kas yra Mini-FAKRA ir kodėl ji sparčiai plinta naujesniuose automobiliuose

Mini-FAKRA, dažnai siejama su HFM architektūra, atsirado kaip atsakas į kanalų tankio problemą. Šiuolaikiniame automobilyje vien infotainment, GNSS, LTE, 5G, V2X, kamerų ir radarų grandinė gali reikalauti žymiai daugiau atskirų RF kelių nei ankstesnėse platformose. Klasikinė FAKRA tokiuose mazguose pradeda riboti mechaninį dizainą.

Mini-FAKRA vertė praktiškai pasimato keturiose srityse:

1. mažesnis jungties pėdsakas ir geresnis portų tankis
2. mažesnė masė ir kompaktiškesnis kabelių išvedžiojimas
3. paprastesnis kelių kanalų integravimas į telematikos ir ADAS modulius
4. galimybė sumažinti korpuso tūrį arba palikti daugiau vietos PCB ir šilumos valdymui

Tai ypač svarbu, kai viename korpuse reikia sutalpinti RF kabelius šalia aukšto dažnio PCB, ekranavimo elementų, metalinio korpuso ir kitų elektromechaninių mazgų. Kuo modulis tankesnis, tuo labiau jungties formatas ima lemti viso produkto layout.

Fakra vs Mini-Fakra: greitas techninis palyginimas

Žemiau esanti lentelė padeda greitai suprasti, kurioje situacijoje kuris formatas dažniausiai laimi.

Ši lentelė nėra tik elektrinis palyginimas. Ji padeda suprasti, kad sprendimas dažnai priimamas tarp packaging, surinkimo ir gyvavimo ciklo poreikių, o ne vien tarp dviejų RF jungčių pavadinimų.

Kada verta rinktis klasikinę FAKRA

FAKRA dažniausiai verta rinktis tada, kai produktas remiasi brandžia platforma, kanalo kiekis nėra labai didelis ir serviso aiškumas svarbesnis už maksimalų tankį. Praktikoje tai dažnai būna:

• shark-fin antenų ir telematikos moduliai su keliomis atskiromis linijomis
• retro-fit arba platformos atnaujinimo projektai
• mazgai, kuriuose kabelių maršrutizacija turi daugiau vietos
• tiekimo grandinės scenarijai, kur svarbi plati komponentų bazė ir gerai žinomi procesai

FAKRA taip pat dažnai pasirenkama tada, kai rizika dėl neteisingo sujungimo yra didelė, o serviso grandinė tarptautinė. Aiškus keying, spalvų logika ir didesnė jungties geometrija padeda sumažinti klaidas lauke bei remonto centruose.

Jei produktas integruojamas kartu su box build, sistemų integracija ar keliomis kabelių atšakomis, FAKRA gali būti geresnis kompromisas, kai pagrindinis tikslas yra robustiškas ir lengvai suprantamas surinkimas.

Jei platforma jau turi FAKRA ekosistemą ir modulyje tik 2 ar 3 RF kanalai, perėjimas prie Mini-FAKRA dažnai nekuria realios vertės. Tada didžiausia rizika atsiranda ne RF grandinėje, o tiekimo, fixtūrų ir serviso pusėje.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kada Mini-FAKRA tampa geresniu sprendimu

Mini-FAKRA dažniausiai tampa geresniu pasirinkimu tada, kai sistemos sudėtingumas jau viršija klasikinės FAKRA ergonominę ribą. Tai ypač aktualu naujesniems ADAS, kamerų, telematikos gateway ir zoninės architektūros moduliams.

Tipiniai atvejai, kada Mini-FAKRA duoda aiškią vertę:

1. viename bloke reikia daug RF kanalų su ribotu panelio plotu
2. kabelių mazgas turi būti lengvesnis ir kompaktiškesnis
3. produkto korpuso tūris kritinis dėl šilumos, ekranavimo ar mechaninių ribų
4. siekiama sumažinti adapterių ir tarpinių laikiklių kiekį
5. projektas kuriamas naujai platformai, o ne paveldėtai architektūrai

Mini-FAKRA ypač gerai atsiskleidžia ten, kur RF kabelių surinkimas jau nebėra atskiras elementas, o tampa glaudžia elektromechaninio surinkimo, testavimo ir galutinio surinkimo dalimi. Tokiose sistemose kiekvienas papildomas milimetras jungtyje virsta mechanikos, ekranavimo ar aušinimo problema.

Elektriniai ir mechaniniai klausimai, kurių negalima palikti pirkimams vieniems

Didelė klaida yra vertinti FAKRA ir Mini-FAKRA tik kaip "seną" ir "naują" jungtį. Realiame projekte svarbiausi klausimai yra šie:

1. Kiek kanalų iš tikrųjų reikia dabar ir po platformos atnaujinimo

Jei šiandien turite 3 kanalus, bet kita platformos versija eis į 6 ar 8, jungties architektūra turi būti planuojama iš anksto. Priešingu atveju po 12 mėnesių teks perdaryti korpusą, kabelio laikiklius ir dalį testavimo fixtūrų.

2. Koks yra realus kabelio routing langas

Neužtenka pažiūrėti į jungties CAD modelį. Reikia įvertinti lenkimo spindulį, strain relief, išėjimo kampą, kabelių susikirtimą ir tai, kaip mazgas elgsis po surinkimo korpuse. Tai kritiška projektuose su individualiais kabeliais ir mišriais signaliniais bei maitinimo maršrutais.

3. Kaip bus vykdomas testavimas

Automotive RF mazgui neužtenka continuity. Dažnai reikia aiškiai numatyti, kada bus tikrinama insertion loss, VSWR arba bent bazinis return loss langas, ypač jei kabelio kelias turi kelias jungtis ar adapterius. Jei testas neįtrauktas į procesą iš anksto, brangūs nukrypimai paaiškėja tik validacijos etape.

4. Ar serviso aplinka palaikys naują formatą

Jei produktą aptarnaus ne tik OEM gamykla, bet ir išoriniai servisai, verta įvertinti, ar naujesnė jungčių architektūra nesukurs nereikalingos klaidų rizikos. Ne kiekviena moderni jungtis yra geriausias sprendimas, jei visa organizacija dar veikia su senesniu procesu.

Dažniausios klaidos renkantis tarp FAKRA ir Mini-FAKRA

Šios klaidos yra svarbios todėl, kad jos dažniausiai nėra vien elektrinės. Jos iškart pereina į DFM/DFA analizę, pirkimų sprendimus, validacijos grafiką ir SOP stabilumą.

Adapteris RF grandinėje turi būti išimtis, o ne architektūros planas. Jei serijiniame automotive produkte paliekate adapterį tik todėl, kad nesinori keisti jungties šeimos, dažniausiai vėliau sumokate per testavimą, vietą ir patikimumą.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kaip priimti teisingą sprendimą naujam automotive RF kabelių mazgui

Praktiškai geriausiai veikia ne "kuris formatas geresnis?", o toks klausimų rinkinys:

1. Kiek RF kanalų turi dabartinis ir kitas platformos etapas?
2. Kiek vietos realiai turite korpuse ties jungčių zona?
3. Ar kabelio išvedžiojimas leidžia saugų lenkimo spindulį?
4. Ar produktui svarbesnis serviso paprastumas, ar maksimalus portų tankis?
5. Koks bus testavimo lygis: continuity, insertion loss, VSWR, return loss?
6. Ar tiekėjas valdo ne tik kabelio gamybą, bet ir jungčių surinkimą, testavimą bei galutinę integraciją?

Jei atsakymai rodo, kad modulis tankus, daugiakanalis ir kuriamas naujai architektūrai, Mini-FAKRA dažniausiai turi aiškų pranašumą. Jei produktas remiasi esamu serviso modeliu, turi mažiau kanalų ir siekia kuo mažesnės pokyčio rizikos, FAKRA dažnai išlieka racionalesnė.

Kada verta galvoti ne tik apie jungtį, bet ir apie visą kabelių surinkimo strategiją

Ši tema retai baigiasi vien jungties pasirinkimu. Jei produktas eina į seriją, verta iš anksto suderinti:

• kabelio tipą ir išorinį diametrą
• shield terminaciją ir ekranavimo tęstinumą
• fixtūras ir strain relief
• RF testavimo ribas
• atsekamumą tarp kabelio partijos, jungties partijos ir galutinio mazgo

Tai ypač svarbu, kai projektas vėliau integruojamas į automobilių elektronikos ar telekomunikacijų produktą, kuriame vieno kabelio gedimas gali sustabdyti visą modulį. Plačiau apie susijusią RF kabelių logiką verta peržiūrėti ir mūsų straipsnį apie koaksialinių jungčių tipus.

FAQ

Kuo Mini-FAKRA skiriasi nuo klasikinės FAKRA praktiškai?

Pagrindinis skirtumas yra pakuotės dydis ir kanalų tankis. FAKRA dažniau pasirenkama 1-3 kanalų sistemoms arba ten, kur svarbus labai aiškus servisas, o Mini-FAKRA geriau tinka tankiems 4-12 ar daugiau RF kanalų moduliams, kur kiekvienas papildomas milimetras korpuse yra svarbus.

Ar Mini-FAKRA visada geresnė už FAKRA naujame automotive projekte?

Ne. Jei projekte svarbiausias tikslas yra minimali migracijos rizika, plati tiekimo bazė ir aiškus serviso procesas, FAKRA vis dar gali būti geresnis sprendimas. Mini-FAKRA dažniausiai laimi tada, kai produkto architektūra tikrai išnaudoja jos kompaktiškumą.

Ar galima serijiniame produkte maišyti FAKRA ir Mini-FAKRA?

Galima, bet tai turi būti sąmoningas architektūrinis sprendimas, o ne laikina NPI improvizacija. Kiekvienas papildomas adapteris ar mišri jungčių schema didina tiek mechaninę, tiek RF riziką, todėl tokia grandinė turi būti validuota bent continuity ir bazinio return loss lygiu.

Kokį testavimą verta planuoti RF kabelių mazgui su šiomis jungtimis?

Mažiausias bazinis lygis dažnai yra 100% continuity ir pinning patikra, tačiau aukštesnio lygio automotive RF projektuose verta planuoti bent insertion loss arba VSWR langą pagal taikymą. Jei grandinėje yra keli perėjimai, vien continuity testo paprastai neužtenka.

Kada FAKRA racionalesnė servisui?

FAKRA dažnai patogesnė tada, kai jungtys bus jungiamos ir atjungiamos per servisą, o remonto grandinė dirba su skirtingo pasirengimo technikais. Didesnė geometrija, aiškus keying ir ilgai naudota automotive praktika sumažina klaidų riziką.

Kada verta iš karto projektuoti Mini-FAKRA?

Jei kuriate naują ADAS, telematikos ar zoninės architektūros modulį, kuriame jau šiandien reikia didelio portų tankio, verta Mini-FAKRA planuoti nuo pirmo korpuso ir PCB išdėstymo etapo. Taip išvengiama vėlesnio korpuso perdarymo, kuris dažnai kainuoja daugiau nei pati jungčių migracija.

Išvada

FAKRA ir Mini-FAKRA nėra "gera" ir "blogesnė" jungtis. Tai du sprendimai skirtingoms automotive RF architektūroms. FAKRA išlieka stipri ten, kur svarbūs brandūs procesai, aiškus servisas ir mažesnis kanalų skaičius. Mini-FAKRA laimi ten, kur modulio tankis, kanalų gausa ir ribota erdvė tampa kritiniu veiksniu.
