Testavimo ir Matavimo Kabeliai

Aukštos Temperatūros Zondų Kabeliai be Tolerancijų Staigmenų

Zondų kabelis bandymo įrangoje turi išlaikyti ilgį, elektrinį stabilumą ir mechaninį laikymą net tada, kai medžiaga dirba prie šilumos, traukos arba pakartotinio lankstymo ribos. PCB Lithuania gamina aukštos temperatūros zondų kabelius su PTFE, FEP, PFA, silikonine izoliacija, Kevlar armavimu, ekranuote ir 100% elektriniu testavimu testavimo, matavimo ir pramoninės įrangos OEM komandoms.

Gauti nemokamą pasiūlymą Techninė pagalba

1440

Spools Projekte

30 m

Per Spool

4-5 sav.

Lead Time

100%

Elektrinis Testas

Santrauka

Aukštos temperatūros zondų kabeliai tinka testavimo, matavimo ir pramoninių jutiklių įrangai.
Tipinės medžiagos: PTFE, FEP, PFA, silikonas, ekranavimas ir Kevlar reinforcement layer.
RFQ turi nurodyti temperatūrą, toleranciją, ilgį, jungtis, traukos testą ir pakuotę.
Prototipą verta tvirtinti prieš 100-box bulk order plan arba didelę ritinių partiją.

Kada zondų kabelis tampa gamybos rizika?

Aukštos temperatūros zondų kabelis yra testavimo arba matavimo įrangos kabelių mazgas, kuris turi išlaikyti elektrinę funkciją, mechaninį tvirtumą ir matmenų stabilumą šiltoje arba mechaniškai apkrautoje aplinkoje. Standartinis kabelis gali veikti per laboratorinį bandymą, bet serijoje pradeda kelti problemas: per didelis ilgio nuokrypis, per kietas apvalkalas po šilumos ciklo, nestabili varža, silpnas strain relief arba pakuotė, kuri deformuoja ritinį prieš montavimą. Šiai paslaugai taikome gamybos logiką, kurioje medžiaga, tolerancija, testas ir pakuotė patvirtinami prieš didesnę partiją.

Aukštos temperatūros zondų kabelis (high-temperature probe cable) yra mazgas, kuriame laidininkas, izoliacija, ekranavimas, terminacija ir mechaninis sutvirtinimas parenkami pagal šilumos ir matavimo stabilumo reikalavimus. Kevlar armuotas kabelis (Kevlar-reinforced cable) yra kabelis su aramidiniu stiprinimo sluoksniu, kuris padeda perimti trauką ir sumažinti apkrovą jungties terminacijai. Testavimo žurnalas (test log) yra gamybos įrašas, kuriame vienetui arba partijai susiejamas tęstinumo, izoliacijos, varžos, traukos arba kitas sutartas bandymo rezultatas.

Kabelių terminacijoms naudojame IPC-A-620 logiką, o laidų ir izoliacijos atitikčiai RFQ dažnai remiasi UL-758 arba kliento medžiagų specifikacija. Viešą IPC kontekstą pateikia IPC elektronikos standartų aprašas, o bendrą UL saugos organizacijos vaidmenį apibūdina UL saugos organizacijos aprašas. Kokybės įrašų valdymui svarbi ir ISO 9000 šeimos logika: brėžinio revizija, matavimo metodas, medžiagų partija ir neatitikties sprendimas turi būti aiškūs prieš serijinį užsakymą.

Ši paslauga geriausiai tinka OEM ir EMS komandoms, kurios perka ne kataloginį kabelį, o funkciniam testui, zondo galvutei, pramoniniam jutikliui arba bandymo įrangai pritaikytą mazgą. Jei projektui svarbiausias RF kelias ir VSWR, pradėkite nuo RF kabelių surinkimo. Jei reikia bendro nestandartinio ilgio ir jungčių, tinka individualūs kabeliai. Aukštos temperatūros zondų kabeliai skirti atvejams, kai šiluma, tolerancija ir mechaninis stiprinimas yra pagrindiniai pirkimo kriterijai.

Autoriaus ir gamyklos pastaba

Puslapį parengė Hommer Zhao, PCB Lithuania įkūrėjas ir techninis ekspertas. Komanda nuo 2008 m. dirba su Europos ir Šiaurės Amerikos elektronikos, kabelių ir EMS projektais per ISO 9001, ISO 13485, ISO 14001 ir IATF 16949 valdomas WellPCB gamybos grandis, kur kabelio medžiaga, testavimas ir pakuotė dažnai lemia viso mazgo patikimumą.

Susijusios paslaugos:

Individualūs kabeliai Kabelių surinkimas RF kabelių surinkimas Ekranuotų kabelių surinkimas Jungčių surinkimas Robotic cable assemblies Testavimas Pramoninė automatika

Techninės Specifikacijos

Gamybos Galimybės

Tipinės Medžiagos

PTFE, FEP, PFA, silikonas, XLPE

Mechaninis Stiprinimas

Kevlar reinforcement layer, strain relief

Kabelių Formatai

Vienetiniai mazgai, dėžutės, ritės / spools

Ilgio Kontrolė

Pagal brėžinį ir matavimo metodą

Temperatūros Tikslas

Pagal izoliaciją ir kliento specifikaciją

Testavimas

Continuity, resistance, insulation, pull test

Dokumentai

COC, test log, medžiagų lotai pagal poreikį

Kiekio Modelis

5-20 vnt. prototipai, serijos pagal programą

Privalumai

Kodėl rinktis mus?

Medžiaga parenkama pagal šiluminį profilį

PTFE, FEP, PFA arba silikoninė izoliacija parenkama pagal darbinę temperatūrą, piko temperatūrą, lankstumą, cheminį poveikį ir elektrinės izoliacijos ribas.

Tolerancija užrakinama prieš seriją

Ilgio, apvalkalo, terminacijos ir ritinio pakuotės tolerancijos aprašomos brėžinyje, kad partija būtų vertinama pagal matavimo metodą, o ne pagal žodinį lūkestį.

Kevlar armavimas, kai reikia traukos rezervo

Kai kabelis patiria trauką ar pakartotinį judėjimą, aramidinis sluoksnis padeda perkelti apkrovą nuo laidininko ir terminacijos į mechaninę kabelio struktūrą.

Testas atitinka realią gedimo riziką

Baziniuose projektuose atliekame continuity ir izoliacijos testus, o matavimo įrangai galime pridėti varžos, impedanso, traukos arba pakuotės patikrinimą.

Pakuotė nepakeičia kabelio geometrijos

Ritės, dėžutės, spools pakuotė ir etiketės planuojamos kartu su kabelio lenkimo spinduliu, kad siunta neatvyktų su deformuotu apvalkalu ar netinkamu išvyniojimu.

Aiškus kelias nuo prototipo iki serijinio užsakymo

Po pirmo prototipo patvirtinimo užfiksuojame medžiagų sąrašą, darbo instrukciją, testavimo ribas ir pakuotę, kad kitas užsakymas būtų gamybinis, ne eksperimentinis.

Realaus Projekto Pavyzdys

Klientų Projektų Apžvalga

test-measurementKanada2025-Q4

Scenarijus

Šiaurės Amerikos aukštųjų technologijų pramonės klientui reikėjo aukštos temperatūros zondų kabelio su griežtesnėmis tolerancijomis nei standartiniame variante.

Iššūkis

Reikėjo pagaminti didelį ritinių kiekį su tighter tolerances, išlaikant standartinį gamybos terminą ir vienodą kokybę visoje partijoje.

Sprendimas

Gamybos procesai buvo suderinti pagal griežtesnes tolerancijas, o kartotinei programai suplanuotas partijų valdymas ir kokybės patikra.

Rezultatas

Visa ritinių apimtis buvo pristatyta pagal sugriežtintas specifikacijas per sutartą terminą.

Konkretūs Skaičiai

1440 spools30 meters per spooltighter tolerances4-5 week lead time

Darbo Procesas

Kaip dirbame

RFQ ir aplinkos duomenys

Surenkame temperatūros ribas, kabelio ilgį, jungtis, zondo sąsają, mechaninę apkrovą, toleranciją, pakuotę ir testavimo reikalavimus.

Medžiagų ir konstrukcijos pasirinkimas

Parenkame izoliaciją, laidininką, ekranavimą, Kevlar sluoksnį, strain relief ir terminacijos būdą pagal realią naudojimo aplinką.

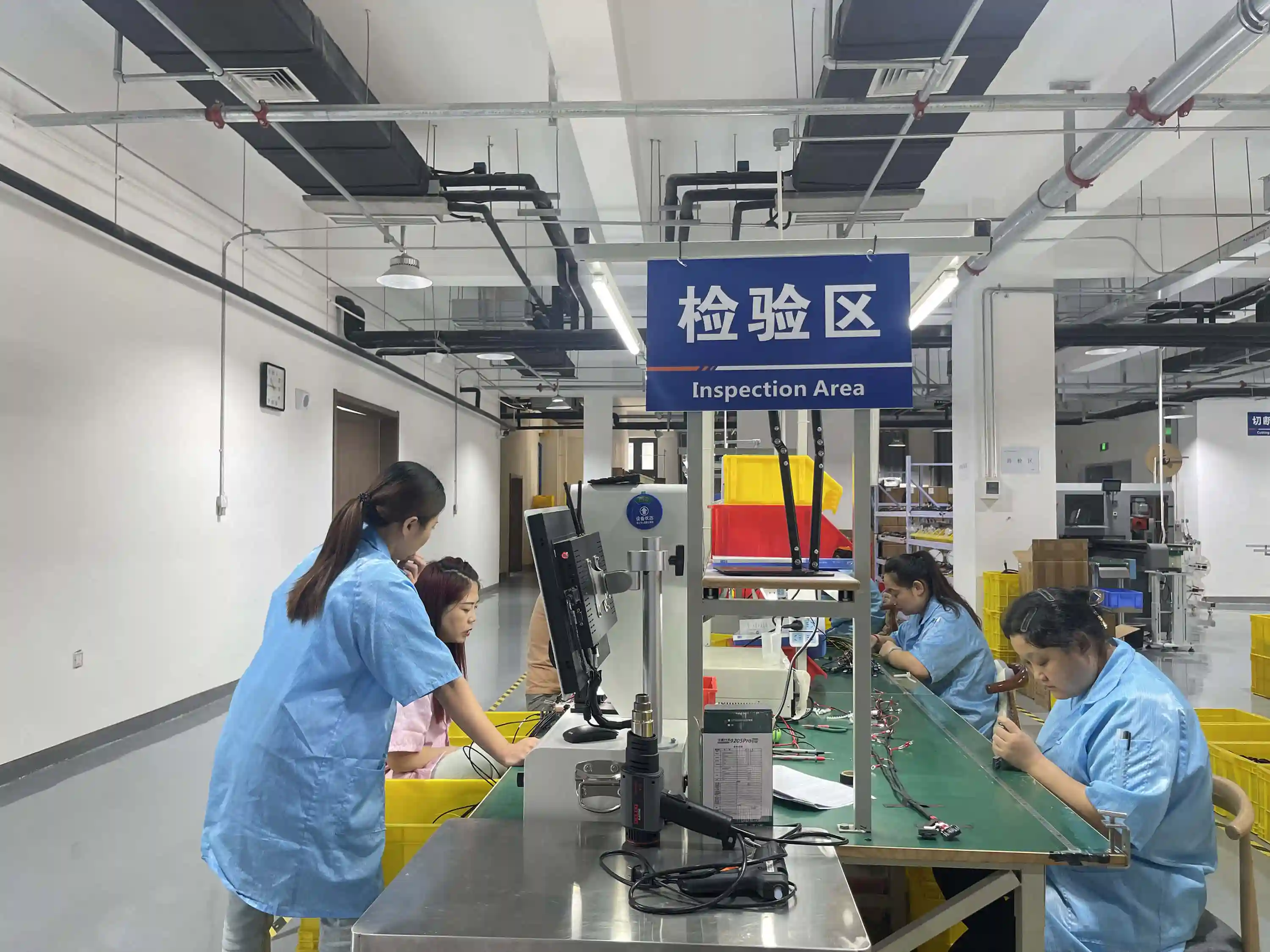

Prototipas ir pirmas matavimas

Pagaminame prototipinius vienetus, patikriname ilgį, tęstinumą, izoliaciją, mechaninį laikymą, lenkimo elgesį ir pakuotės tinkamumą.

Serijinė partija su įrašais

Gaminame partiją pagal patvirtintą brėžinį ir darbo instrukciją, fiksuojame sutartus testus ir paruošiame COC arba test log.

Taikymo Sritys

Pramonės šakos

Testavimo ir matavimo įrangaAukštos temperatūros zondaiPramoniniai jutikliai ir bandymo stendaiKrosnių, kamerų ir šiluminių ciklų įrangaLaboratorinės diagnostikos kabeliaiRobotikos ir automatizacijos matavimo mazgaiElektronikos gamybos test fixture kabeliaiSpecialūs OEM pramoniniai kabeliai

Medžiagos ir Parinktys

Pasirinkimo galimybės

PTFE / FEP / PFA izoliacija

Naudinga aukštai temperatūrai, cheminiam atsparumui ir stabiliai elektrinei izoliacijai, bet reikalauja tikslaus terminacijos proceso ir aiškios lenkimo ribos.

Silikoninė izoliacija

Tinka lankstumui ir šiluminei apkrovai, kai kabelis turi judėti arba būti patogiai montuojamas ankštoje įrangoje.

Kevlar reinforcement layer

Mechaninis stiprinimas zondų kabeliams, kuriuose trauka, pakabinimas arba dažnas naudojimas gali apkrauti laidininką ir jungtį.

Ekranavimas ir drain wire

Naudojamas, kai matavimo signalas jautrus triukšmui arba kabelis eina šalia variklių, kaitinimo elementų ar perjungiamų maitinimo grandinių.

Ritės, spools ir dėžučių pakuotė

Pakuotės formatas derinamas su lenkimo spinduliu ir montavimo procesu, kad kabelis išliktų stabilus per sandėliavimą ir transportą.

DUK

Dažnai užduodami klausimai

Kada reikia aukštos temperatūros zondų kabelio, o ne standartinio individualaus kabelio?

Aukštos temperatūros zondų kabelis reikalingas tada, kai kabelis dirba šalia kaitinimo zonos, bandymo kameros, variklio, jutiklio galvutės arba pramoninio matavimo taško, kuriame standartinė PVC izoliacija greitai sukietėja ar praranda matmenų stabilumą. Tipinis pasirinkimas prasideda nuo PTFE, FEP, PFA arba silikoninės izoliacijos, o mechaninei traukai pridedamas Kevlar reinforcement layer. RFQ etape prašome darbinės temperatūros, piko temperatūros, ilgio, jungčių, tolerancijos, lenkimo ciklų ir testavimo ribų.

Kokias tolerancijas galite valdyti zondų kabelių partijose?

Tolerancijos priklauso nuo kabelio konstrukcijos, apvalkalo medžiagos, ilgio ir matavimo metodo, todėl jas užrakiname brėžinyje prieš prototipą. 2025-Q4 Kanados testavimo ir matavimo projekte komanda valdė 1440 spools, 30 meters per spool, tighter tolerances, 4-5 week lead time. Tokia programa reikalauja ne tik tikslaus pjovimo, bet ir partijų atsekamumo, galutinio matavimo plano, pakuotės, kuri nekeičia kabelio geometrijos, ir aiškios taisyklės, kaip vertinamas ribinis nuokrypis.

Ar Kevlar sluoksnis visada būtinas zondų kabeliui?

Kevlar sluoksnis nėra būtinas kiekvienam zondų kabeliui. Jis naudingas tada, kai kabelis turi atlaikyti trauką, pakartotinį lankstymą, ilgesnį pakabinimą arba mechaninį apkrovos perdavimą nuo jungties į kabelio kūną. Jei kabelis guli stacionariai bandymo stende, gali pakakti PTFE ar silikoninės izoliacijos ir strain relief. 2025-Q4 pramoniniame projekte klientui reikėjo Kevlar-reinforced probe cable; po kainos peržiūros planas išliko su 10-box prototype order ir 100-box bulk order plan.

Kokius standartus įrašyti į aukštos temperatūros kabelio RFQ?

RFQ turėtų nurodyti IPC-A-620 priėmimo kriterijus kabelių terminacijoms, UL-758 arba kliento medžiagų reikalavimus laidų izoliacijai, RoHS/REACH atitiktį, testavimo įtampą, traukos testą ir pakuotės taisykles. Jei kabelis naudojamas matavimo įrangoje, pridėkite elektrinės varžos, impedanso arba signalo triukšmo ribas su vienetais. Kai reikalinga ISO 9001 tipo dokumentacija, iš anksto nurodykite, ar reikia COC, matavimo protokolo, medžiagų lotų ir operatoriaus atsekamumo.

Koks kiekis tinka prototipui ir kada verta pereiti į seriją?

Pirmam aukštos temperatūros zondų kabelio patvirtinimui dažnai pakanka 5-20 vienetų arba mažo dėžučių rinkinio, jei reikia patikrinti jungties laikymą, apvalkalo lankstumą, šiluminį senėjimą ir matavimo stabilumą. Serijai verta pereiti tik po to, kai patvirtintas brėžinys, medžiagų sąrašas, leistina tolerancija, testavimo metodas ir pakuotė. Jei planuojamas 100-box bulk order plan, prototipo duomenys turi būti užfiksuoti taip, kad tiekėjas nekartotų inžinerinių spėjimų kiekvienoje partijoje.

Kokie kainos veiksniai labiausiai keičia zondų kabelio pasiūlymą?

Kainą labiausiai keičia izoliacijos medžiaga, Kevlar reinforcement layer, ekranavimas, jungčių kilmė, tolerancijos, testavimo trukmė ir pakuotės forma. PTFE, FEP ar PFA dažniausiai kainuoja daugiau nei PVC, bet išlaiko elektrines ir mechanines savybes prie aukštesnės temperatūros. Jei reikia 100% matavimo protokolo arba specialaus tempimo testo, į kainą įtraukiamas operatoriaus laikas ir fixture paruošimas. Aiškus brėžinys leidžia atskirti tikrą medžiagos kainą nuo neapibrėžtos rizikos priedo.
