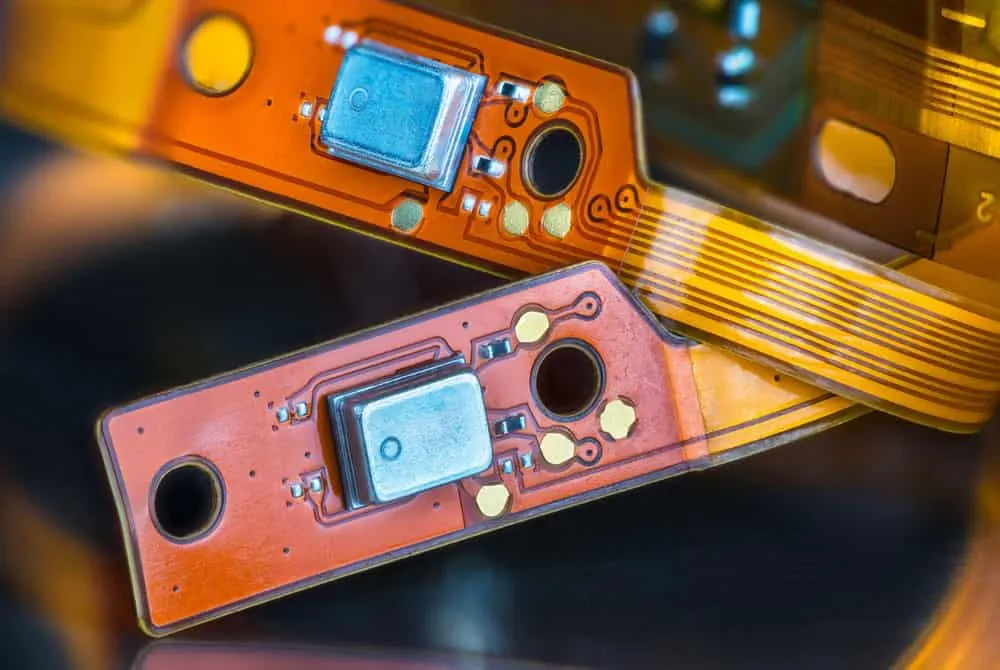

FFC plokšti lankstūs kabeliai - flat flexible cable gamyba

Flat Flexible Cable Manufacturing

FFC Kabelių Gamyba Pagal Užsakymą

FFC kabeliai (Flat Flexible Cable) – tai ypač ploni, lengvi ir lankstūs plokšti kabeliai, skirti kompaktiškiems elektroniniams įrenginiams. PCB Lithuania FFC kabeliai gaminami nuo 0,5 mm iki 1,25 mm žingsniu su 4–80 kontaktų konfigūracijomis. Mūsų FFC kabelių gamyba apima standartinius Type A (vienodos pusės kontaktai) ir Type B (priešingų pusių kontaktai) variantus su ZIF arba LIF jungtimis. FFC kabeliai naudojami nešiojamuose kompiuteriuose, LCD/OLED ekranuose, spausdintuvuose, automobilių prietaisų skydeliuose ir medicinos įrangoje. Gamyba sertifikuota pagal UL, CE ir RoHS standartus.

Gauti nemokamą pasiūlymą Techninė pagalba

0.5mm

Min. Žingsnis

Max. Kontaktai

UL/CE

Sertifikuota

100%

Testavimas

Kodėl FFC Kabeliai?

FFC kabeliai (Flat Flexible Cable) yra esminė šiuolaikinės elektronikos dalis, kur erdvė ir svoris yra kritiniai parametrai. Skirtingai nuo apvalių kabelių, FFC kabeliai užima iki 75% mažiau vietos ir sveria iki 60% mažiau, todėl jie yra idealūs sprendimai miniatiūriniams elektroniniams įrenginiams. PCB Lithuania FFC kabelių gamyba apima visą procesą – nuo dizaino konsultacijos iki galutinio produkto pristatymo. Mūsų inžinieriai padeda parinkti optimalų kontaktų skaičių, žingsnį, ilgį ir jungčių tipą pagal jūsų projekto reikalavimus. FFC kabeliai gaminami automatizuotomis linijomis su tiksliu pjovimu, kontaktų formavimu ir 100% elektriniu testavimu kiekvienam vienetui.

FFC kabelių konstrukcija paremta plonu poliesterio (PET) arba poliimido (PI) substratu, ant kurio suformuoti variniai laidininkai. Standartinis FFC kabelis turi 0,3 mm storio profilį, tačiau specialūs variantai gali būti iki 0,1 mm ploni. Laidininkai gali būti padengti alavu, auksu arba sidabru – priklausomai nuo kontakto patikimumo ir aplinkos reikalavimų. FFC kabelių impedanso kontrolė leidžia juos naudoti aukšto greičio signalų perdavimui, įskaitant LVDS, MIPI ir kitas diferencines sąsajas. Mūsų FFC kabelių gamybos pajėgumai: nuo prototipų (nuo 100 vnt.) iki didelių serijų (100 000+ vnt./mėn.), su pristatymu į visą ES per 5–7 darbo dienas.

Susijusios paslaugos:

Individualūs kabeliai Kabelių surinkimas Lanksti PCB Jungčių surinkimas SMT surinkimas Testavimas

Techninės Specifikacijos

Gamybos Galimybės

Kontaktų Žingsnis

0,5 mm / 0,8 mm / 1,0 mm / 1,25 mm

Kontaktų Skaičius

4 – 80 kontaktų

Ilgio Diapazonas

30 mm – 1000 mm

Substrato Medžiaga

PET (poliesteris) / PI (poliimidas)

Laidininko Medžiaga

Atkaitintas varis (annealed copper)

Laidininko Storis

0,035 mm (1 oz) standartinis

Bendras Storis

0,20 – 0,35 mm

Kontaktų Tipas

Type A (vienoda) / Type B (priešinga)

Jungčių Tipas

ZIF (Zero Insertion Force) / LIF (Low Insertion Force)

Temperatūros Diapazonas

-40°C iki +105°C

Lenkimo Ciklai

≥ 10 000 ciklų (dinaminiam taikymui)

Sertifikatai

UL 758, UL 20680, CE, RoHS, REACH

Privalumai

Kodėl rinktis mus?

Standartiniai FFC Kabeliai

Standartiniai FFC kabeliai su 0,5 mm arba 1,0 mm žingsniu, Type A ir Type B kontaktais, su ZIF jungtimis. Idealūs LCD ekranams, spausdintuvams, daugiafunkciniams įrenginiams.

Aukštos Temperatūros FFC

FFC kabeliai su poliimido (PI) substratu, atsparūs temperatūroms iki +105°C. Skirti automobilių elektronikai, pramoninei įrangai ir LED apšvietimo sistemoms.

Ekranuoti FFC Kabeliai

FFC kabeliai su EMI/RFI ekranavimu – vario arba aliuminio folijos sluoksnis apsaugo signalą nuo trukdžių. Naudojami medicinos įrangoje ir telekomunikacijose.

Impedanso Kontroliuojami FFC

FFC kabeliai su kontroliuojamu varžos impedansu (50Ω, 90Ω, 100Ω) aukšto greičio signalams: LVDS, MIPI CSI/DSI, eDP sąsajos iki 4 Gbps.

Sulankstomi FFC Kabeliai

FFC kabeliai suprojektuoti dinaminiams sulankstymams – iki 200 000 lenkimo ciklų. Skirti spausdintuvų galvutėms, robotų jungtims ir sulankstomiems ekranams.

Specialūs FFC Sprendimai

Nestandartiniai FFC kabeliai: skirtingi galų žingsniai, šakoti (branched) FFC, sustiprintų kontaktų FFC, integruoti EMI filtrai pagal individualius reikalavimus.

Darbo Procesas

Kaip dirbame

Specifikacija ir Dizainas

FFC kabelių reikalavimų analizė: kontaktų skaičius, žingsnis, ilgis, jungčių tipas, aplinkos sąlygos. Brėžinio paruošimas.

Medžiagų Parinkimas

PET arba PI substrato pasirinkimas, laidininko storio ir padengimo specifikacija, izoliavimo medžiagos.

Gamyba

Automatizuota FFC kabelių gamyba: laminuotas substrato apdirbimas, vario ėsdinimas, kontaktų formavimas, pjovimas.

Kokybės Kontrolė

100% elektrinis testavimas kiekvienam FFC kabeliui: pralaidumas, izoliacija, impedansas. Vizualinė inspekcija ir matmenų patikra.

Taikymo Sritys

Pramonės šakos

LCD / OLED ekranai ir monitoriaiNešiojami kompiuteriai ir planšetėsSpausdintuvai ir daugiafunkciniai įrenginiaiAutomobilių prietaisų skydeliaiMedicinos diagnostikos įrangaPramoniniai valdikliai (PLC/HMI)LED apšvietimo sistemosVartojimo elektronika ir IoT įrenginiai

Medžiagos ir Parinktys

Pasirinkimo galimybės

PET Substratas

Poliesterio substratas FFC kabeliams – ekonomiškas pasirinkimas standartiniams taikymams su temperatūros diapazonu -20°C iki +80°C.

PI (Poliimido) Substratas

Kapton tipo poliimido substratas aukštoms temperatūroms iki +105°C – skirtas automobilių ir pramoninei elektronikai.

Alavo Padengimas

Standartinis alavo padengimas FFC kontaktams – gera litavinamumas ir korozijos atsparumas standartinėms sąlygoms.

Aukso Padengimas

Aukso padengimas (ENIG) FFC kontaktams – aukščiausia kontakto kokybė ir ilgaamžiškumas ZIF jungtyse, ≥100 000 prijungimo ciklų.

DUK

Dažnai užduodami klausimai

Kuo FFC kabelis skiriasi nuo FPC kabelio?

FFC (Flat Flexible Cable) yra plokščias lankstus kabelis su lygiagrečiais laidininkais ant PET arba PI substrato. FPC (Flexible Printed Circuit) yra lanksti spausdintinė plokštė su sudėtingesniu maršrutizavimu, vias ir SMD komponentais. FFC kabeliai yra paprastesni, pigesni ir naudojami taškas-taškas jungimui, o FPC – sudėtingesnėms grandinėms.

Kokie yra FFC kabelių kontaktų tipai?

FFC kabeliai turi du pagrindinius kontaktų tipus: Type A – kontaktai toje pačioje pusėje abiejuose galuose (dažniausias), ir Type B – kontaktai priešingose pusėse galuose. Tipo parinkimas priklauso nuo jungties orientacijos PCB plokštėje.

Koks minimalus FFC kabelių užsakymas?

Minimalus FFC kabelių užsakymas – nuo 100 vienetų prototipams ir mažoms serijoms. Serijinei gamybai rekomenduojamas minimalus kiekis – 1000 vienetų optimaliam kainos/kokybės santykiui.

Kiek laiko trunka FFC kabelių gamyba?

Standartinių FFC kabelių gamyba – 7–10 darbo dienų. Prototipai su greitu pristatymu – 3–5 darbo dienų. Didelės serijos – 10–15 darbo dienų. Pristatymas į ES – papildomos 3–5 darbo dienos.

Ar FFC kabeliai tinka aukšto greičio signalams?

Taip, impedanso kontroliuojami FFC kabeliai palaiko aukšto greičio sąsajas: LVDS iki 1,5 Gbps, MIPI CSI/DSI iki 4 Gbps ir eDP iki 8,1 Gbps. Tam reikia tikslaus impedanso valdymo (90Ω arba 100Ω diferenciniu režimu).

Kokie sertifikatai taikomi FFC kabeliams?

PCB Lithuania FFC kabeliai gaminami pagal UL 758 ir UL 20680 standartus, atitinka CE, RoHS ir REACH reikalavimus. Automobilių taikymams – IATF 16949 sertifikuota gamyba.

Ar galima FFC kabelį su ekranavimu?

Taip, ekranuoti FFC kabeliai gaminami su vario arba aliuminio folijos sluoksniu tarp substrato sluoksnių. Ekranavimas sumažina EMI trukdžius iki 40 dB ir yra būtinas medicinos bei telekomunikacijų taikymams.
