Įvadas: Laidų Pynės – Nepastebimas Pagrindas
Kai laidų pynė pereina į seriją, aš noriu matyti ne tik continuity testą, bet ir bent 500 VDC izoliacijos patikrą bei aiškų atsekamumą iki partijos lygio.
Hommer Zhao, Founder & CEO, PCB Lithuania

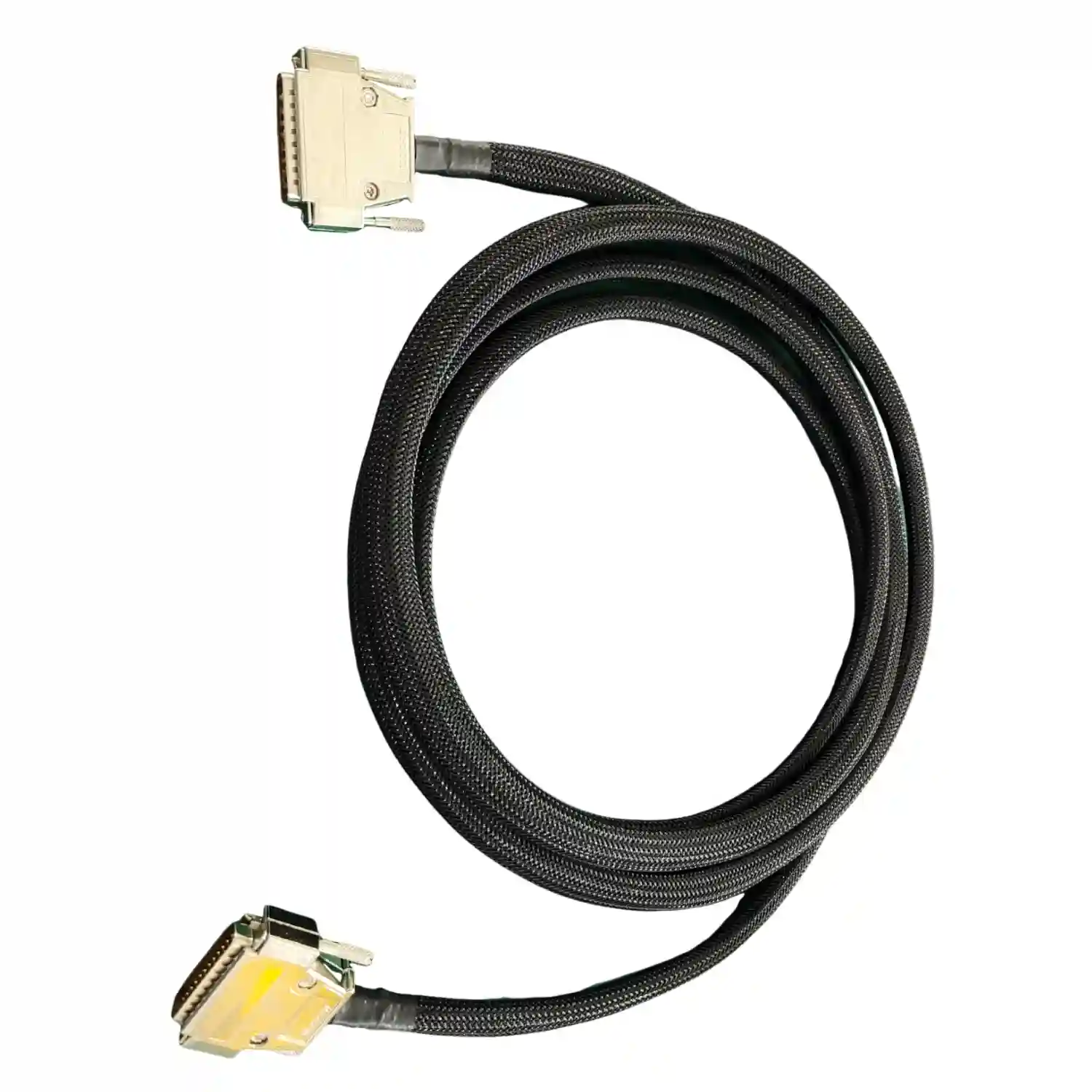

Kiekvienas elektroninis įrenginys turi laidų pynę – kabelių ir jungčių sistemą, kuri sujungia visus komponentus.
"Laidų pynės sudaro 10-15% gaminio kainos, bet sukelia 50%+ gedimų. Investuokite laiką į teisingą specifikavimą." – **Hommer Zhao, PCB Lithuania įkūrėjas**
12 Svarbių Faktorių
Crimp kokybėje 0,2 mm geometrijos nuokrypis arba neteisinga presavimo jėga labai greitai virsta trūkstančiu pull-force rezervu, todėl IPC/WHMA-A-620 turi būti taikomas kartu su realiais traukos testais.
Hommer Zhao, Founder & CEO, PCB Lithuania
1. Laido Tipo Pasirinkimas
PVC, silikoninis, PTFE – kiekvienas turi savo taikymą.2. Jungčių Pasirinkimas
Molex, JST, Phoenix Contact – pagal srovę ir IP reikalavimus.3. Krimping Kokybė
80% gedimų sukelia blogas krimping. Tikrinkite pagal IPC-A-620.4. Ekranavimas ir EMI Apsauga
Folija, pynė arba kombinacija – pagal apsaugos lygį.5. Žymėjimas ir Identifikavimas
Lipdukais, lazeriu arba termo etiketėmis.6. Aplinkos Atsparumas
IP klasifikacija nuo IP20 iki IP68.7. Ilgio Tolerancijos
Standartinės ±10mm iki 500mm, ±2% ilgesniems.8. Kabelių Sujungimo Metodai
Krimping, litavimas, IDC, ultrasonic welding.9. Lankstumas ir Lenkimo Spindulys
Statinis 4x, dinaminis 10x laido skersmuo.10. Testavimas ir Kokybės Kontrolė
Continuity, Hi-pot, pull test pagal IPC-A-620.11. Dokumentacija
Piešinys, BOM, testavimo specifikacija, sertifikatai.12. Kainų Optimizavimas
Standartizuokite komponentus, optimizuokite dizainą.*Planuojate laidų pynių užsakymą? PCB Lithuania siūlo pilną gamybos paslaugą.*
Nuorodos: - IPC-A-620 Requirements for Cable and Wire Harness Assemblies - Wikipedia: Wire harness
Aukšto patikimumo kabelių mazgams vien gražaus surinkimo neužtenka: jei nėra 100% continuity ir aiškaus Class 2 arba Class 3 priimtinumo kriterijaus, rizika lieka paslėpta iki lauko gedimo.
Hommer Zhao, Founder & CEO, PCB Lithuania
Jei projektas apima laidų mazgus ar kabelius, naudinga kartu įvertinti laidų pynių gamybą, kabelių surinkimą ir kontaktą su komanda, kad medžiagos, testavimas ir terminai būtų suderinti dar prieš prototipą.
FAQ
Q: Koks standartas dažniausiai taikomas laidų pynių kokybei?
Dažniausiai remiamasi IPC/WHMA-A-620, o aukštesnio patikimumo projektuose papildomai nustatomi Class 2 arba Class 3 priimtinumo kriterijai ir 100% continuity testas.
Q: Kada reikia atlikti 100% continuity ir hipot testą?
Jei laidų mazgas dirba pramonėje, medicinoje ar gynyboje, praktinis minimumas dažnai yra 100% continuity testas ir 250-500 VDC izoliacijos patikra, o kritinėms sistemoms naudojama dar aukštesnė įtampa pagal specifikaciją.
Q: Kiek svarbus crimp pull-force tikrinimas serijinėje gamyboje?
Jis kritiškas, nes net 10-15% per mažas pull-force rezervas gali reikšti latentinius gedimus vibracijoje; todėl traukos bandymai turi būti susieti su laidininko AWG ir terminalo tipu.
Q: Kaip pasirinkti izoliaciją pagal temperatūrą ir aplinką?
PVC dažnai ribojama apie 70 °C, H07RN-F klasės kabeliai dažnai dirba iki 90 °C, o SOOW tipo sprendimai gali būti vertinami iki 105 °C, jei to reikalauja aplikacija.
Q: Kiek prototipų verta pagaminti prieš seriją?
Daugeliu atvejų pakanka 5-20 pilotinių vienetų, jei kartu atliekami matmenų, elektriniai ir mechaniniai patikrinimai bei užfiksuojamos darbo instrukcijos.
Q: Kada verta keisti tiekėją arba medžiagą laidų pynėje?
Jei naujas tiekėjas negali užtikrinti ekvivalentiško UL, IPC/WHMA-A-620 ar temperatūrinio reitingo, keitimą verta stabdyti iki pilnos PPAP arba bent jau pirmo gaminio validacijos.
