Įvadas: Testavimas – Kokybės Pagrindas
SMT procese 10 °C per siauras proceso langas jau yra rizika, nes J-STD-001 reikalauja stabilaus pakartojamumo, o ne vienkartinio gero reflow profilio laboratorijoje.
Hommer Zhao, Founder & CEO, PCB Lithuania

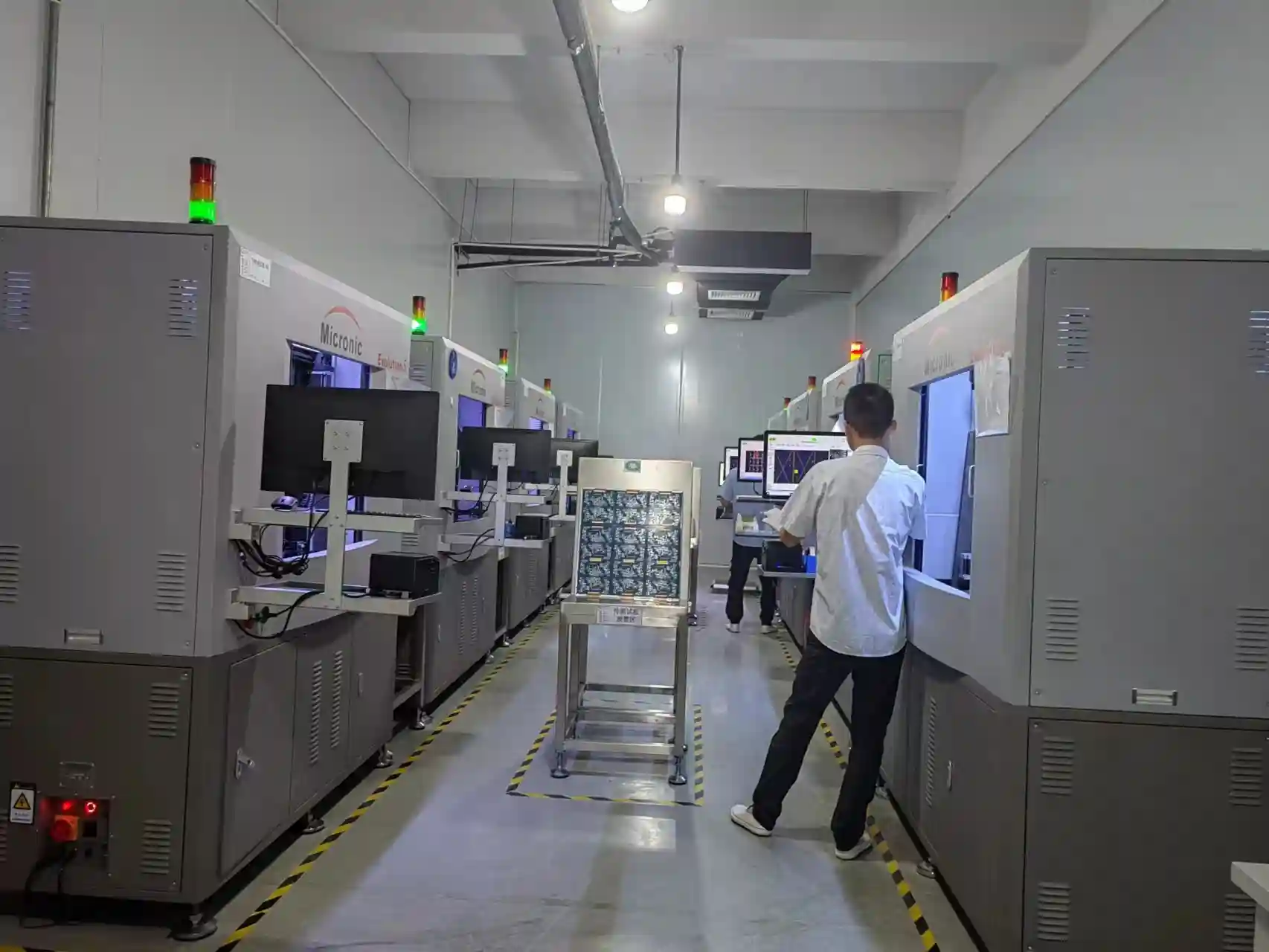

Elektronikos gamyboje testavimas yra kritinis etapas, užtikrinantis, kad produktai veikia teisingai.
"Testavimas nėra vien defektų aptikimas – tai kokybės proceso dalis. Geras testavimo planas kainuoja mažiau nei vienas grąžintas produktas." – **Hommer Zhao, PCB Lithuania įkūrėjas**
Metodų Palyginimas
| Charakteristika | Flying Probe | ICT | FCT |
|---|---|---|---|
| Fiksatoriaus kaina | €0 | €3,000-15,000 | €1,000-50,000 |
| Testavimo laikas | 5-30 min | 10-60 s | 30 s - 10 min |
| Minimalios partijos | 1 vnt | 100-500 vnt | 10+ vnt |
| Defektų coverage | 90-95% | 95-99% | Funkcinis |
Kada Rinktis Kurį Metodą?
Kai BGA arba QFN mazge atsiranda daugiau nei 25% voiding kritiniuose terminiuose paduose, aš pirmiausia tikrinu pastos, profilio ir paviršiaus apdailos kombinaciją, o ne ieškau kaltės vienoje mašinoje.
Hommer Zhao, Founder & CEO, PCB Lithuania
Flying Probe Rekomenduojamas:
✅ Prototipai ir mažos partijos (<100 vnt) ✅ Ankstyvoji dizaino fazė ✅ Aukštos vertės produktaiICT Rekomenduojamas:
✅ Serijinė gamyba (>500 vnt) ✅ Kai reikalingas aukštas coverage ✅ Automobilių pramonėFCT Rekomenduojamas:
✅ Kai ICT nepakanka ✅ Programinės įrangos testavimas ✅ Galutinė patikraTestavimo Strategijos
Bazinė (Mažos Partijos)
AOI → Flying Probe → Funkcinis tikrinimasSerijinė Gamyba
AOI → ICT → FCT (sampling)*Reikia pagalbos su testavimo strategija? PCB Lithuania siūlo flying probe ir ICT/FCT testavimą.*
Nuorodos: - IPC-9252 Guidelines for In-Circuit Testing - Wikipedia: In-circuit test
Jei produktas eina į pramonę ar mediciną, 100% AOI arba elektrinis testas turi būti planuojamas nuo pirmo NPI ciklo, nes IPC-A-610 Class 2 ir Class 3 broko kaina serijoje auga eksponentiškai.
Hommer Zhao, Founder & CEO, PCB Lithuania
FAQ
Q: Koks standartas dažniausiai taikomas PCB surinkimo kokybei?
Dažniausiai naudojami J-STD-001 proceso reikalavimai ir IPC-A-610 priimtinumo kriterijai, o aukšto patikimumo produktuose aiškiai apibrėžiama Class 2 arba Class 3 riba.
Q: Kada būtinas AOI, rentgenas ar funkcinis testas?
AOI praktiškai tampa baziniu reikalavimu SMT partijoms, rentgenas būtinas BGA, QFN ar paslėptoms jungtims, o FCT rekomenduojamas, kai klaidos kaina viršija kelių minučių testavimo laiką vienetui.
Q: Kiek laiko saugu laikyti MSL 3 komponentus prieš surinkimą?
Pagal J-STD-033 tipinis MSL 3 floor life yra 168 valandos esant ne daugiau kaip 30 °C ir 60% RH, o viršijus ribą jau reikia kepimo režimo.
Q: Kada reikia plauti plokštę po litavimo?
Jei naudojamas vandeninis arba aukšto aktyvumo fliusas, valymas dažnai yra privalomas; no-clean procese plovimas vertinamas pagal SIR, joninės taršos ir konformalinės dangos reikalavimus.
Q: Kiek reflow ciklų saugu planuoti vienai plokštei?
Dauguma komponentų kvalifikuojami bent 2-3 reflow ciklams pagal J-STD-020, bet reali riba priklauso nuo paketo, MSL lygio ir maksimalaus peak, kuris dažnai siekia 245-260 °C.
Q: Kaip sumažinti broką pirmoje partijoje?
Praktikoje geriausiai veikia NPI paketas iš DFM peržiūros, trafareto analizės, profilio validacijos ir bent 100% AOI arba elektrinio testo pirmiems vienetams.
