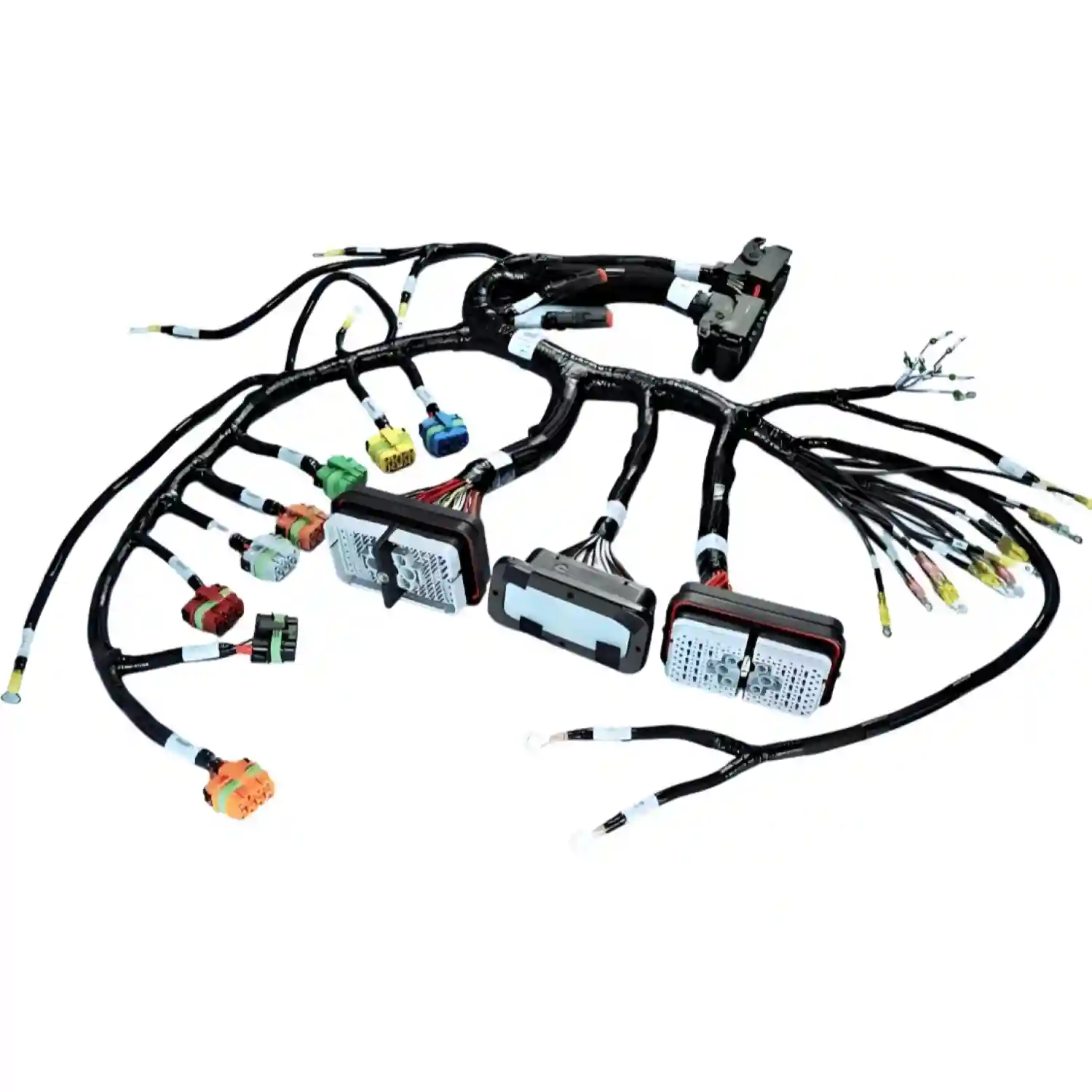

EV Įkrovimo Laidynų Sprendimai Patikimai Kabelių Architektūrai

Kodėl EV Įkrovimo ir Energijos Kaupimo Laidynai Tapo Kritine Sistemos Dalimi

EV įkrovimo stotelė, baterijų spinta ar hibridinis energijos kaupimo blokas dažnai vertinami per galios elektroniką, valdiklius ir programinę logiką. Praktikoje labai daug realių gedimų prasideda ne nuo PCB, o nuo laidynų architektūros: per mažo skerspjūvio, neteisingai parinkto ekranavimo, nepakankamo strain relief, blogai suvaldytos temperatūros arba netinkamo jungčių derinio lauko aplinkai.

Ši tema tiesiogiai siejasi su kabelių surinkimu, laidų pynėmis, jungčių surinkimu, elektromechaniniu surinkimu ir atsinaujinančios energijos projektais. Kai sistema perduoda dešimtis ar šimtus amperų, net vienas kompromisas kabelio mazge gali reikšti papildomą šilumą, įkrovimo trikdžius, EMC problemas arba brangų lauko remontą.

Electric vehicle, Battery energy storage system, IEC 61851, Combined Charging System, Ingress protection rating ir Electromagnetic compatibility kontekstas svarbus todėl, kad laidynas čia nėra „paprastas kabelis“. Tai yra funkcinė sistemos dalis, kuri turi vienu metu atlaikyti srovę, vibraciją, temperatūrinius ciklus, drėgmę ir aptarnavimo discipliną.

EV įkrovimo mazge laidynas turi būti vertinamas kaip galios, saugos ir aptarnavimo posistemė. Jei kabelis parenkamas tik pagal amperus, o ne pagal temperatūrą, lenkimo geometriją ir jungties kokybę, problema tik atidedama iki lauko eksploatacijos.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kur Dažniausiai Naudojami Tokie Laidynai

EV ir energijos kaupimo projektuose laidynų architektūra paprastai skirstoma į kelias zonas:

• AC įėjimo kabeliai sieninėms ir komercinėms įkrovimo stotelėms
• DC galios kabeliai tarp lygintuvų, galios modulių, kontaktorių ir baterijos blokų
• Signaliniai bei ryšio kabeliai CAN, RS-485, Ethernet, HMI ir jutiklių grandinėms
• Vidiniai valdymo laidynai ventiliatoriams, BMS, saugikliams, relėms ir matavimo grandinėms
• Lauko kabelių mazgai su aukštesniu IP lygiu, UV ir cheminiu atsparumu

Nors visi jie yra „laidynai“, jų reikalavimai skiriasi kardinaliai. Būtent todėl vienas universalus kabelio sprendimas retai tinka visai sistemai.

Pagrindiniai Projektavimo Kriterijai

Patikimas EV ar energy storage laidynas prasideda nuo aiškios specifikacijos. Reikia įvardyti ne tik nominalią srovę, bet ir visą eksploatacijos profilį:

• nuolatinė ir pikinė srovė
• darbinė įtampa ir izoliacijos rezervas
• aplinkos temperatūra, pvz. -30 °C iki +85 °C arba daugiau
• IP reikalavimas, pavyzdžiui IP54, IP65 ar IP67
• ar sistema stovi lauke, konteineryje ar šildomoje patalpoje
• ar reikalingas ekranavimas nuo EMC trikdžių
• koks aptarnavimo ciklas: stacionarus, dažnai jungiamas ar vibruojantis mazgas

Per dažnai pirkimo komandos gauna tik sakinį „reikia 200 A kabelio“. Toks aprašymas inžineriškai nepakankamas, nes 200 A gali reikšti labai skirtingą sprendimą priklausomai nuo kabelio ilgio, jungties temperatūrinio kilimo, aušinimo sąlygų ir leidžiamo įtampos kritimo.

Palyginimo Lentelė: Kokie Laidynai Tinka Skirtingiems EV ir ESS Mazgams

Ši lentelė rodo pagrindinę taisyklę: laidynas turi būti pritaikytas konkrečiam mazgui, o ne nupirktas pagal vieną marketinginį parametrą.

Srovė, Temperatūra ir Įtampos Kritimas: Trys Parametrai, Kurių Negalima Atskirti

Didelės galios projektuose dažniausiai diskutuojama apie skerspjūvį. Tačiau skerspjūvis vienas nieko negarantuoja. Tas pats kabelis gali veikti stabiliai 80 A vienoje spintoje ir perkaisti kitoje, jei:

• pasikeičia kabelio ilgis
• prastesnis oro judėjimas
• daugiau kabelių sugrupuojama viename kanale
• jungtis turi didesnę kontaktinę varžą
• aukštesnė nuolatinė aplinkos temperatūra

EV įkrovimo produktuose papildomą riziką kelia ciklinė apkrova: įkrovimo sesijos, paleidimo smūgiai, sezoniniai temperatūrų svyravimai ir lauko drėgmė. Todėl reikia vertinti ne tik „ar kabelis neperdegs“, bet ir kokia bus terminalų temperatūra po 2 valandų apkrovos, koks bus įtampos kritimas ir ar sistema išlaikys stabilų veikimą po tūkstančių ciklų.

Didelės srovės laidynuose silpniausia grandis dažnai būna ne pats varinis laidininkas, o perėjimas per kontaktą. Jei kontaktinė varža pakyla vos keliais miliomais, šiluminis efektas ilgos įkrovimo sesijos metu tampa visiškai neproporcingas.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Jungtys, Kontaktoriai ir Aptarnavimo Logika

Geras laidynų sprendimas nėra tik laidas su dviem antgaliais. Reikia suvaldyti visą interfeisą:

• ar jungtis tinkama numatytai srovei ir įtampai
• ar kontaktas skirtas būtent tam laidininko tipui
• ar yra pakankamas strain relief
• ar jungtis turi raktavimą ir aiškų aptarnavimo orientavimą
• ar montuotojas gali saugiai pakeisti modulį neardydamas pusės sistemos

Kai projektuojami individualūs kabeliai ar galutinis surinkimas, labai svarbu galvoti apie servisą. Laidynas, kuris atrodo kompaktiškai CAD modelyje, realiame gaminyje gali būti sunkiai pasiekiamas, priverstinai lenkiamas arba mechaniškai apkraunamas dėl durų, ventiliatorių ar aušinimo kanalų.

Praktinis principas: jei komponento pakeitimas reikalauja išardyti kelis nesusijusius mazgus, laidynų architektūra greičiausiai nėra optimali.

EMC ir Atskyrimas Tarp Galios bei Signalų

EV įkrovimo ir energy storage įrangoje galios elektronika, komutacija ir ilgesni kabelių maršrutai kuria daug galimų EMC problemų. Net gerai suprojektuota PCB surinkimo dalis nekompensuos blogai išdėstytų laidynų.

Racionali praktika:

• atskirti galios ir signalų trasas fiziškai, ne vien logiškai
• naudoti ekranavimą ten, kur reikia, o ne „visur dėl visa ko“
• valdyti grįžtamąjį srovės kelią ir įžeminimo logiką
• vengti ilgų nevaldomų kilpų tarp inverterių, filtrų ir valdymo blokų
• aiškiai dokumentuoti, kur ekranas jungiamas prie korpuso ar PE

Tai ypač svarbu sistemose su BMS, ryšio moduliais, skaitikliais, RFID, Ethernet arba jautriais matavimo kanalais. Kai signaliniai laidai praeina per arti impulsinių galios grandinių, lauko simptomai gali būti labai klastingi: atsitiktiniai komunikacijos praradimai, nestabilūs jutiklių duomenys arba klaidingi fault pranešimai.

Lauko Aplinka: IP, UV, Drėgmė ir Vibracija

Įkrovimo stotelės ir ESS spintos dažnai veikia aplinkose, kurios atrodo „ne tokios jau sudėtingos“, kol neatsiranda kondensatas, dulkių apkrova, druskų migla ar temperatūriniai ciklai. Dėl to laidynų sprendime reikia numatyti:

• tinkamą IP klasę ne tik jungčiai, bet ir visam įvadui
• medžiagų atsparumą UV, aliejams, valymo chemijai ar drėgmei
• lenkimo spindulį realioje montavimo geometrijoje
• vibracijos ir mikrojudesių poveikį ilgalaikei kontaktų būklei
• aiškų kabelių fiksavimą, kad apkrova netektų kontaktų zonai

Lauko sistemose vienas dažniausių trūkumų yra tas, kad panaudojama „teoriškai sandari“ jungtis, bet nepilnai suvaldytas visas mazgas: kabelio įvadas, galinis sandariklis, grommet arba korpuso praėjimas. Tuomet IP deklaracija ant katalogo lapo praktiškai nepadeda.

Gamybinė Dokumentacija ir Revizijų Kontrolė

Kai laidynas pereina iš prototipo į seriją, svarbiausias klausimas tampa ne „ar tai veikia dabar“, o ar galime stabiliai atkartoti šį mazgą po 3, 6 ir 18 mėnesių. Todėl EV ir energy storage projektams būtina:

• pilna BOM su gamintojų kodais
• brėžinys su ilgio tolerancijomis ir breakout vietomis
• kontaktų, spalvų ir žymėjimo lentelė
• testavimo instrukcija
• aiški revizijų kontrolė
• pakavimo ir žymėjimo taisyklės

Tokie reikalavimai ypač svarbūs, kai laidynas integruojamas su sistemų integracija, box build ar konteinerizuotais energetikos produktais. Be dokumentuotos disciplinos net mažas jungties pakeitimas gali sukelti tiekimo, kokybės ir serviso konfliktų grandinę.

Energetikos projektuose revizijų kontrolė nėra administracinė našta. Tai tiesioginis būdas išvengti situacijos, kai lauke sumontuotas A revizijos kabelis, sandėlyje likęs B revizijos pakaitalas, o testavimo fixture vis dar paruoštas senam pinout.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kokie Testai Turėtų Būti Privalomi

EV charging ir energy storage laidynų projektams rekomenduojame bent jau šią discipliną:

1. 100 % continuity ir neteisingo sujungimo patikra
2. izoliacijos ir, jei reikia, hipot testas pagal projekto riziką
3. kontaktų bei krimpų vizualinė patikra
4. mechaninio išlaikymo arba pull test pagal kritiškumą
5. terminis bandymas prie reprezentatyvios apkrovos
6. funkcinių signalų testas, jei yra komunikacijos ar jutiklių grandinės

Jei sistema skirta kritinei infrastruktūrai, komerciniam DC įkrovimui ar didelės vertės baterijų moduliams, verta papildyti bandymus vibracijos, drėgmės ar temperatūrinių ciklų validacija. Čia ypač naudingi testavimo ir kokybės procesai, kurie apima ne tik galutinį continuity testą, bet ir realios eksploatacijos scenarijus.

Kada Verta Užsakyti Individualų Laidyną Vietoje Standartinio Kabelio

Standartinis kabelis tinka tada, kai reikalavimai paprasti, apkrova nedidelė, o mechaninė integracija nėra kritiška. Individualus sprendimas paprastai atsiperka, kai:

• reikia nestandartinio ilgio ar šakų geometrijos
• viename mazge derinamos galios ir signalų grandinės
• svarbi IP klasė, ekranavimas ar lauko patikimumas
• būtina trasuabilumo dokumentacija
• reikia greitesnio montavimo linijoje
• net mažas lauko gedimų procentas būtų brangus

EV ir ESS produktuose paskutinis punktas dažnai yra lemiamas. Vienas servisinis iškvietimas ar stotelės prastova kainuoja daugiau nei tvarkingai suprojektuota kabelių architektūra prototipo etape.

Pirkėjo Kontrolinis Sąrašas Prieš Tvirtinant EV arba ESS Laidyną

1. Ar specifikacijoje nurodyta ne tik srovė, bet ir temperatūra, IP klasė, montavimo aplinka bei cikliškumas?
2. Ar laidų skerspjūvis patikrintas kartu su jungčių ir terminalų šiluminiu elgesiu?
3. Ar galios ir signalų grandinės aiškiai atskirtos?
4. Ar aptarnavimo metu kabelio pakeitimas įmanomas be perteklinio ardymo?
5. Ar yra pilna revizijų kontrolė, žymėjimas ir testavimo instrukcija?
6. Ar įvertinta, kaip kabelis elgsis po 500, 1000 ar daugiau apkrovos ciklų?
7. Ar tiekėjas gali pasiūlyti ne tik surinkimą, bet ir DFM pastabas realiai integracijai?

Jei į bent du klausimus atsakymas yra „dar ne“, rizika vėliau dažniausiai persikelia į paleidimą, kokybės ginčus arba lauko gedimus.

FAQ

Kokie laidynai reikalingi EV įkrovimo stotelei?

Paprastai reikia bent trijų grupių: AC arba DC galios kabelių, valdymo bei komunikacijos kabelių ir pagalbinių laidynų ventiliacijai, jutikliams ar HMI. Net 22 kW AC wallbox ir 60-180 kW DC įkrovikliai turi labai skirtingus reikalavimus srovei, IP apsaugai ir EMC.

Ar užtenka parinkti kabelį tik pagal amperus?

Ne. Reikia vertinti ir įtampos kritimą, kabelio ilgį, aplinkos temperatūrą, grupavimą kanale, jungties kontaktinę varžą ir ciklinę apkrovą. Praktikoje 100 A grandinė gali sugesti ne dėl vario, o dėl prastai suvaldyto kontakto šilumos.

Kuo energijos kaupimo sistemos laidynai skiriasi nuo įprastų pramoninių kabelių?

Energy storage sistemose dažnai svarbesni aukštesni DC įtampos lygiai, baterijų modulių sauga, aiški revizijų kontrolė ir servisavimo logika. Be to, ESS spintose vienu metu dirba galios, BMS, ryšio ir jutiklių grandinės, todėl laidynų atskyrimas tampa kritinis.

Kada reikia ekranavimo EV ir ESS laidynuose?

Ekranavimas dažniausiai reikalingas jautrioms signalų, komunikacijos arba triukšmingoje aplinkoje veikiančioms grandinėms. Jis neturėtų būti taikomas mechaniškai visur; svarbu, kaip ekranas prijungtas, kur baigiamas ir kaip valdoma įžeminimo schema.

Kokie testai būtini prieš serijinę gamybą?

Minimaliai rekomenduojamas 100 % continuity testas, izoliacijos patikra, krimpų ir žymėjimo kontrolė bei reprezentatyvus terminis bandymas. Kritiškesniems projektams verta pridėti pull test, vibracijos, temperatūrinių ciklų ar IP validaciją pagal realią naudojimo aplinką.

Ar verta užsakyti individualų kabelių sprendimą mažai partijai?

Taip, jei produkto lauko gedimo kaina yra didelė arba kabelis tiesiogiai veikia montavimo laiką ir sistemos patikimumą. Net 20-100 vienetų pilotinė partija gali pagrįsti individualų laidyną, jei taip sumažinami montavimo klaidų ir serviso kaštai.

Išvada

EV įkrovimo ir energijos kaupimo laidynų sprendimai turi būti projektuojami taip pat rimtai kaip galios elektronika ar BMS. Teisingai parinktas kabelio skerspjūvis, kontaktai, ekranavimas, IP sprendimas, testavimo logika ir revizijų kontrolė leidžia išvengti tų gedimų, kurie paprastai pasirodo jau po paleidimo į lauką.

Jei planuojate naują EV įkrovimo, baterijų spintos ar energijos valdymo produktą, verta pradėti nuo realios laidynų peržiūros kartu su kainos pasiūlymu, kontaktų komanda arba mūsų kabelių surinkimo ir elektromechaninio surinkimo specialistais. Ankstyvas laidynų DFM paprastai sutaupo daugiau nei vėlyvas lauko taisymas.
