Didelio Tankio PCB Surinkimas: 01005 ir PoP Gamyboje
Vieną kartą sumontuoti 01005 — demonstracija. Daryti tai kasdien — pajėgumas. Mūsų Šendženo SMT cechas montuoja imperial 01005 komponentus ir renka PoP „stack'us" stabilioje serijinėje gamyboje, o šiame puslapyje rodome tikras mikroskopo, X-Ray ir tiektuvų nuotraukas vietoj stock vaizdų.

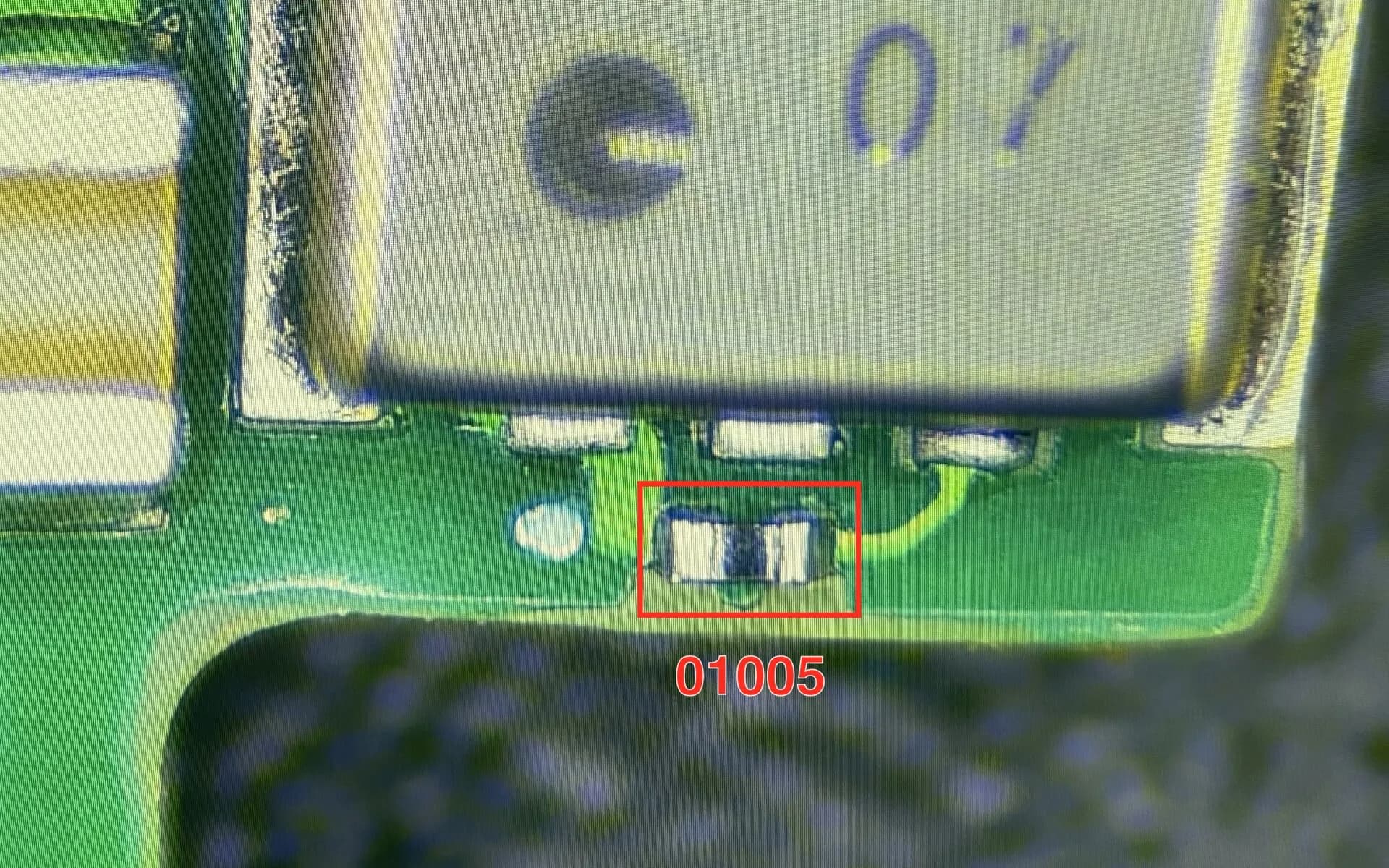

01005 komponentas (raudonas žymėjimas), sumontuotas ir perlydytas ant gamybinės plokštės — nufotografuota mūsų Šendženo linijoje, 2026 m. liepą.
Santrauka
- 01005 imperial (~0,4 × 0,2 mm) montavimas veikia stabilioje serijinėje gamyboje, po DFM peržiūros.
- 10 specializuotų originalių YAMAHA ZSR 4 mm tiektuvų — aparatūra, kurios dauguma standartinių linijų neturi.
- PoP surinkimas naudoja pastos „dipping" su deformacijos kontrole ir X-Ray jungčių patikra.
- AI palaikoma 3D AOI (Sinic-Tek A510D) sujungta su MES realiu laiku; anomalijos automatiškai blokuoja plokštes.
- Kiekvienas šio puslapio teiginys parodytas mūsų pačių ceche darytomis nuotraukomis, ne tiekėjų brošiūromis.
Galimybės
Ko iš tikrųjų reikalauja didelis tankis
Didelio tankio surinkimas nėra vienas mašinos nustatymas — tai grandinė: kontaktinių aikštelių ir pastos dizainas, kuris išlaiko DFM peržiūrą; tiektuvai, fiziškai gebantys paduoti 4 mm juostą be klaidų; montavimo platformos, pakankamai tikslios 0,4 mm komponentui; patikros sistema, kuri iš tikrųjų mato rezultatą; ir atsekamumas, kuris pagauna nuokrypį anksčiau, nei jis virsta broku.
Todėl šis puslapis skiriasi nuo tipinio galimybių sąrašo: kiekvienas punktas žemiau yra tai, kas šiandien veikia ceche, o toliau esančios nuotraukos darytos iš gamybinių plokščių 2026 m. liepą.
01005 montavimas stabilioje serijinėje gamyboje
Imperial 01005 komponentai (~0,4 × 0,2 mm) kasdien montuojami YAMAHA YSM20R-2 ir YSM10 mašinomis — tai ne laboratorinis demonstravimas, o veikiantis gamybos procesas, palaikomas po DFM peržiūros.

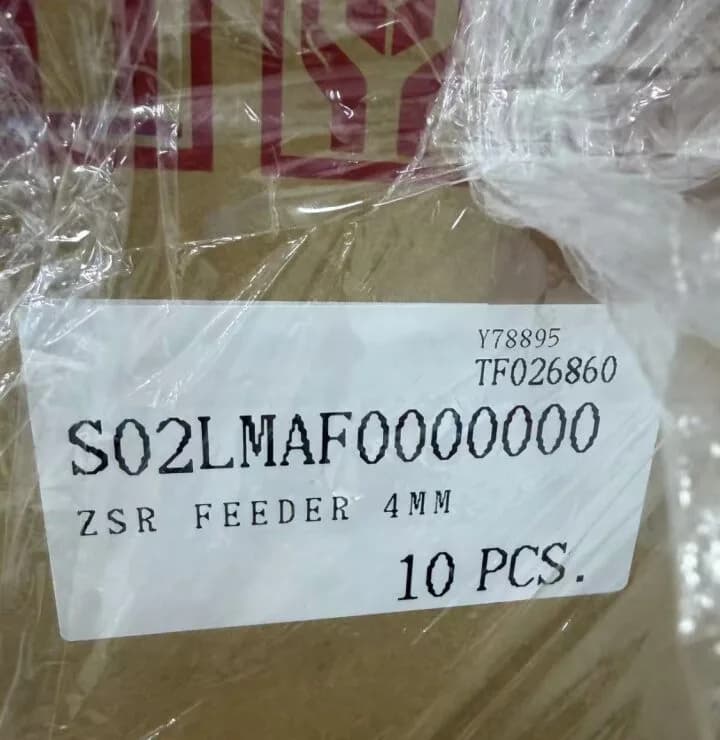

10 originalių YAMAHA 4 mm mikrotiektuvų
Specializuoti originalūs ZSR tiektuvai 4 mm juostai užtikrina stabilų 01005 padavimą gamybiniu greičiu. Dauguma standartinių SMT linijų tokio juostos formato aparatūros tiesiog neturi.
PoP (package-on-package) surinkimas
Litavimo pastos „dipping" procesas su viršutinio ir apatinio korpuso sulyginimu, deformacijos (warpage) kontrole ir X-Ray sujungimų patikra — stabilioje serijinėje gamyboje.
AI palaikoma 3D AOI, sujungta su MES
Sinic-Tek A510D 3D AOI su AI defektų atpažinimu rezultatus perduoda į MES realiu laiku, todėl anomalijos sustabdo plokštes sistemoje, o ne iškeliauja pas klientą.
Azoto perlydymas, O₂ kontroliuojamas 500–2 500 ppm
Keturios azoto atmosferos krosnys skirtos automobilių, medicinos, pramonės ir naujosios energetikos projektams, kur svarbus drėkinimas ir platesnis proceso langas.
Koplanarumas matuojamas ±0,03 mm vienam išvadui
Matavimas atliekamas tiesiai linijoje — tai skaičius iš mūsų pačių gamybos cecho, o ne iš mašinos katalogo.
Įrodymai
Gamybos nuotraukos, ne stock vaizdai
Techninės Specifikacijos
Didelio tankio surinkimo parametrai
| Mažiausias komponentas | 01005 imperial (~0,4 × 0,2 mm), stabili serijinė gamyba po DFM peržiūros |
| Montavimo įranga | YAMAHA YSM20R-2 didelio našumo ir YSM10 didelio tikslumo platformos; 26 montavimo mašinos 11-oje SMT linijų |
| 01005 padavimas | 10 specializuotų originalių YAMAHA ZSR tiektuvų 4 mm juostai |
| PoP procesas | Litavimo pastos „dipping", deformacijos kontrolė, X-Ray sujungimų patikra — stabili gamyba |
| Patikra | 3D SPI ir 3D AOI atitinkamiems SMT surinkimams (AI palaikoma, sujungta su MES), tikslinis X-Ray paslėptoms jungtims |
| Perlydymas | 6 perlydymo krosnys, iš jų 4 azoto atmosferos su O₂ kontrole 500–2 500 ppm |
| Išmatuotas koplanarumas | ±0,03 mm vienam išvadui, matuojama linijoje |
| Gamykla | 9 600 m² keturiuose aukštuose Šendžene · 150 darbuotojų komanda · iki 20 mln. komponentų per dieną |
| Kokybės sistema | IATF 16949, ISO 9001, ISO 13485, ISO 14001 — sertifikuota Šendženo gamybos įmonei |
Darbo Procesas
Kaip išleidžiamas didelio tankio surinkimas
DFM peržiūra didelio tankio elementams
Inžinerija peržiūri 01005 kontaktines aikšteles, pastos angas, komponentų tarpus ir PoP „stack" duomenis dar prieš priimant užsakymą, todėl tankio problemos aptinkamos popieriuje, o ne linijoje.
Linijos paruošimas su specializuotais tiektuvais
01005 ritės dedamos į specializuotus 4 mm ZSR tiektuvus, o montavimo programa tikrinama pagal BOM ir XY duomenis per MES apsaugos nuo klaidų patikras.
Montavimas, perlydymas ir 3D patikra
Didelio tankio plokštės praeina pastos spausdinimą su 3D SPI, YAMAHA montavimą, azoto perlydymą kur nurodyta ir AI palaikomą 3D AOI — kiekviena plokštė sekama pagal serijinį brūkšninį kodą.

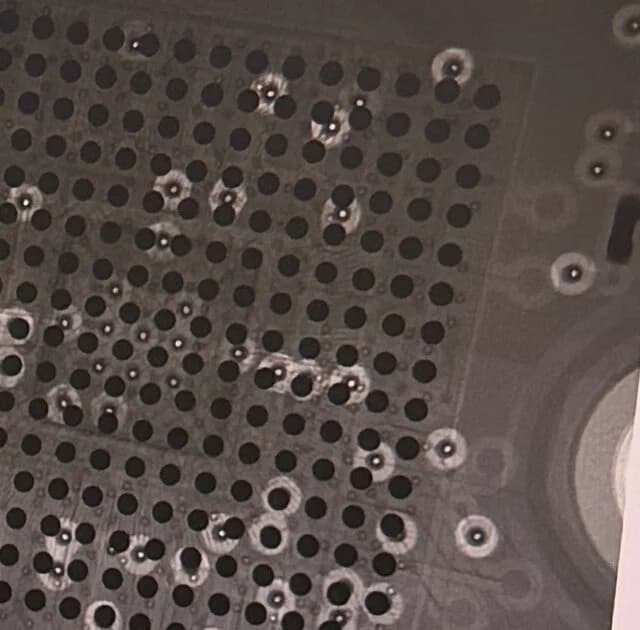

X-Ray patikra ir išleidimas
Paslėptos BGA, QFN ir PoP jungtys tikrinamos X-Ray pagal kontrolės planą, o patikros duomenys MES sistemoje pririšami prie plokštės įrašo prieš išleidimą.
Susijusios Paslaugos
Taip pat siūlome
SMT Surinkimas
Bendras SMT surinkimo procesas, kai projektui reikia standartinės komponentų klasės, o ne ekstremalaus tankio.
Sužinoti daugiauBGA Litavimas
Kai pagrindinė rizika — BGA litavimas, rework ar fine-pitch BGA proceso kontrolė.
Sužinoti daugiauX-Ray Tikrinimas
Kaip paslėptų litavimo jungčių patikra taikoma mūsų surinkimo projektuose.
Sužinoti daugiauDUK
Dažnai užduodami klausimai
Ar tikrai montuojate 01005 komponentus serijiniais kiekiais?

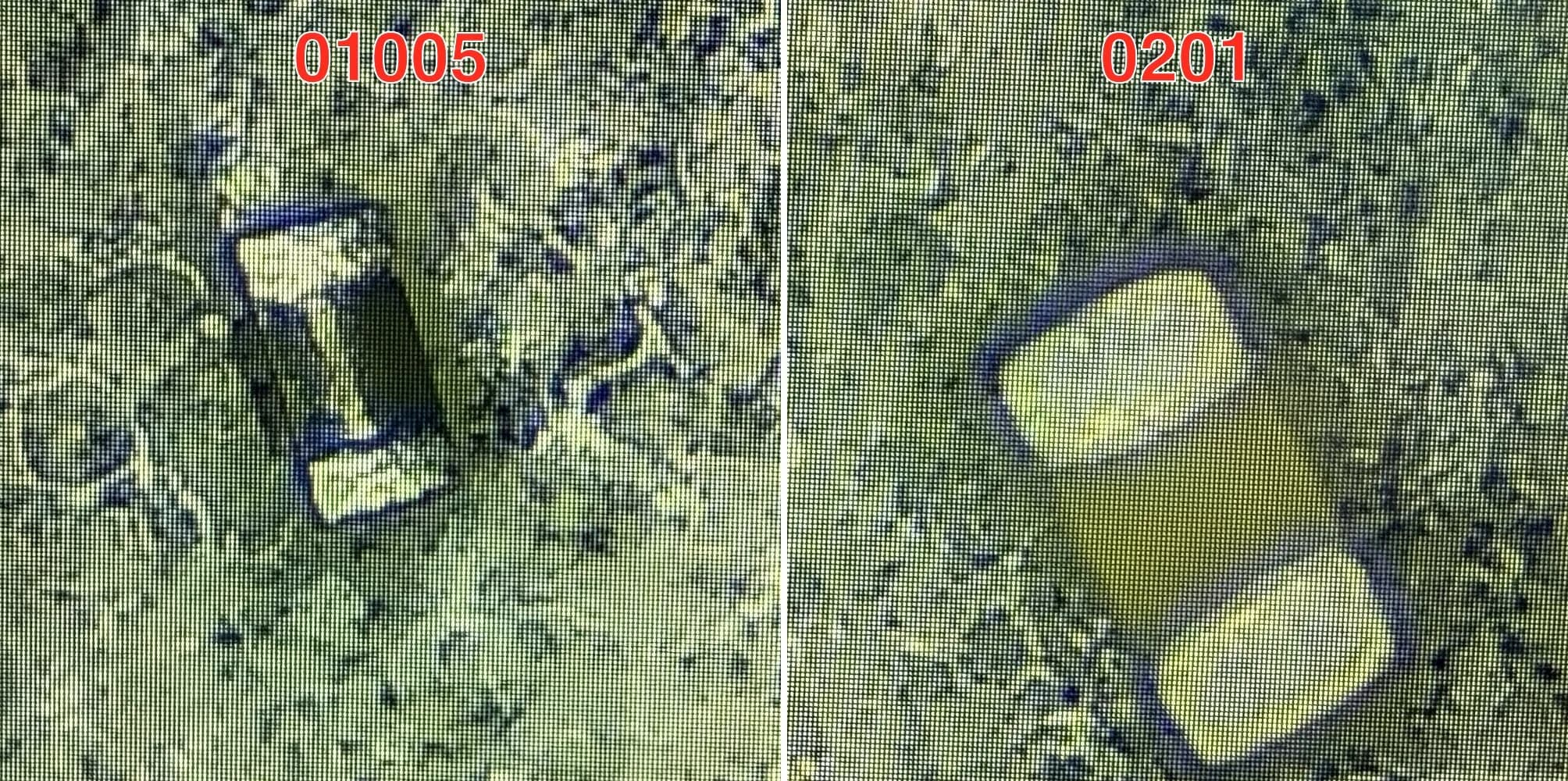

Kuo skiriasi 01005 imperial nuo 0402 metric?
Kaip tikrinate PoP (package-on-package) surinkimo kokybę?
Ką praktiškai keičia AI palaikoma 3D AOI?
Kokiems projektams naudingas azoto perlydymas?
Kokių failų reikia didelio tankio surinkimo pasiūlymui?
Ant jūsų stalo — 01005 ar PoP dizainas?
Atsiųskite Gerber arba ODB++, BOM ir XY duomenis. Inžinerija pirmiausia peržiūrės didelio tankio elementus ir grįš su DFM pastabomis bei pasiūlymu pagal peržiūrėtą apimtį.
