Kaip Užsakyti PCB Gamybą Pirmą Kartą: Žingsnis po Žingsnio Vadovas

<h2>Įvadas: Pirmasis PCB Užsakymas Neturi Būti Stresinis</h2> <blockquote style="border-left:4px solid #0f766e;background:#f0fdfa;padding:16px 20px;margin:24px 0;border-radius:0 12px 12px 0;"> <p><strong>Kai perėjimo skylė turi 0,20 mm finished hole, aš retai palieku mažiau nei 0,10 mm annular ring po gręžimo, nes Class 2 tolerancijos labai greitai suvalgo menką rezervą.</strong></p> <p><strong>Hommer Zhao, Founder & CEO, PCB Lithuania</strong></p> </blockquote> <p>Pirmasis PCB užsakymas gali atrodyti bauginantis – dešimtys specifikacijų, nežinomi failų formatai ir nerimas dėl klaidų. Tačiau su tinkamu pasiruošimu procesas yra paprastas ir sklandus.</p> <p>Šiame vadove pažingsniui parodysime, kaip paruošti, užsakyti ir patikrinti savo pirmąją PCB plokštę. Nuo Gerber failų generavimo iki plokščių patikrinimo gavus siuntą.</p> <blockquote> <p>"Pirmasis užsakymas – kritinis momentas. Dauguma naujų klientų daro tas pačias 5-6 klaidas. Šis vadovas padės jų išvengti ir sutaupyti ir laiko, ir pinigų." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>1 Žingsnis: Paruoškite Savo Dizainą</h2> <h3>Patikrinkite Grandinę</h3> <p>Prieš gamindami PCB, įsitikinkite, kad jūsų grandinė veikia:</p>

1. Simuliacija arba breadboard – patvirtinkite, kad grandinė veikia kaip tikėtasi
2. Schemos peržiūra – patikrinkite maitinimo, įžeminimo, signalų jungtis
3. ERC (Electrical Rules Check) – paleiskite automatinę patikrą savo CAD programoje

<h3>Atlikite DRC (Design Rules Check)</h3> <p>DRC yra <strong>privalomas</strong> veiksmas prieš generuojant gamybos failus. DRC tikrina:</p>

• Minimalius takelių pločius ir tarpus
• Vijos dydžius ir clearance
• Padų dydžius vs komponentų footprint'us
• Solder mask apertūras
• Šilkografijos pozicionavimą

<p><strong>Svarbu</strong>: Kiekvienas PCB gamintojas turi savo minimalias tolerancijas. Patikrinkite jūsų gamintojo <a href="/gamykla">gamybos galimybes</a> prieš finalinį DRC.</p> <h2>2 Žingsnis: Sugeneruokite Gerber Failus</h2> <h3>Kas Yra Gerber Failai?</h3> <p>Gerber failai (RS-274X formatas) – tai PCB gamybos "piešiniai". Kiekvienas sluoksnis eksportuojamas kaip atskiras failas.</p> <h3>Failų Paketas</h3> <p>Kiekvienam PCB užsakymui reikia šių failų:</p> <table> <thead> <tr><th>Failas</th><th>Paskirtis</th><th>Formatas</th></tr> </thead> <tbody> <tr><td>Viršutinis vario sluoksnis (Top Copper)</td><td>Komponentų pusės takeliai</td><td>.GTL</td></tr> <tr><td>Apatinis vario sluoksnis (Bottom Copper)</td><td>Apačios takeliai</td><td>.GBL</td></tr> <tr><td>Vidiniai sluoksniai (Inner Layers)</td><td>4+ sluoksnių PCB</td><td>.G2, .G3...</td></tr> <tr><td>Viršutinė litavimo kaukė (Top Solder Mask)</td><td>Apsauginis sluoksnis viršuje</td><td>.GTS</td></tr> <tr><td>Apatinė litavimo kaukė (Bottom Solder Mask)</td><td>Apsauginis sluoksnis apačioje</td><td>.GBS</td></tr> <tr><td>Viršutinė šilkografija (Top Silkscreen)</td><td>Komponentų žymėjimai</td><td>.GTO</td></tr> <tr><td>Apatinė šilkografija (Bottom Silkscreen)</td><td>Apačios žymėjimai</td><td>.GBO</td></tr> <tr><td>Plokštės kontūras (Board Outline)</td><td>PCB formos ribos</td><td>.GKO / .GM1</td></tr> <tr><td>Gręžimo failas (NC Drill)</td><td>Skylių pozicijos ir dydžiai</td><td>.DRL / .XLN</td></tr> </tbody> </table> <h3>Patikrinkite Gerber Failus</h3> <p><strong>NIEKADA</strong> nesiųskite failų negerkę:</p>

1. Naudokite Gerber peržiūros programą – mūsų <a href="/irankiai/gerber-viewer">nemokamą Gerber peržiūros įrankį</a> arba GerbView, ViewMate
2. Patikrinkite kiekvieną sluoksnį – ar visi takeliai, padai ir vijos matomos?
3. Palyginkite su PCB layout – ar matote visus komponentų footprint'us?
4. Patikrinkite gręžimo failą – ar skylių pozicijos sutampa su padais?

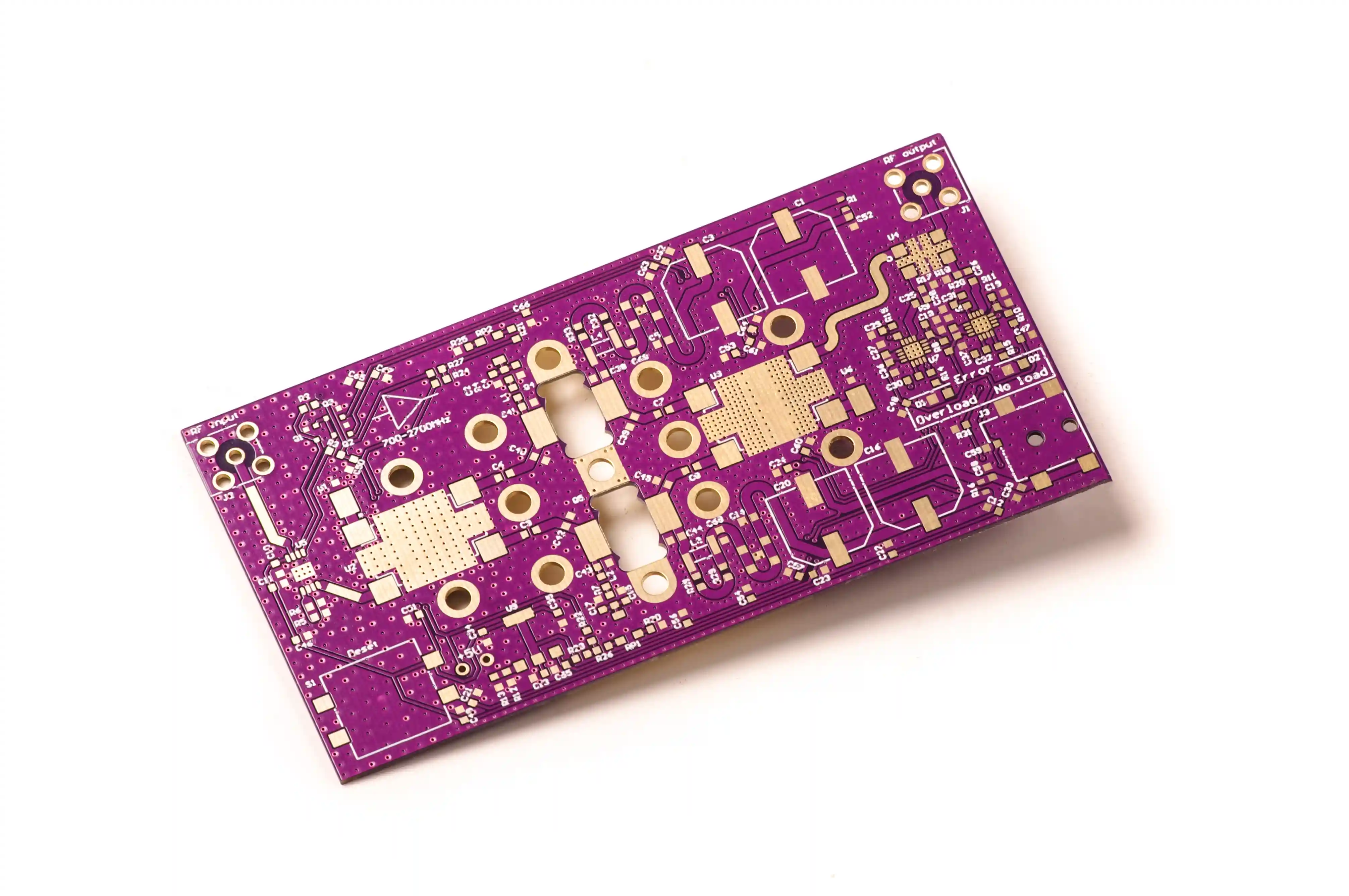

<h2>3 Žingsnis: Pasirinkite PCB Specifikacijas</h2> <h3>Specifikacijų Lentelė Pradedantiesiems</h3> <table> <thead> <tr><th>Parametras</th><th>Rekomenduojama Pradedantiesiems</th><th>Pastabos</th></tr> </thead> <tbody> <tr><td>Sluoksniai</td><td>2 (prototipams)</td><td>4 – jei reikia maitinimo/GND plokštumų</td></tr> <tr><td>Medžiaga</td><td>FR-4, Tg 130-140°C</td><td>Standartinis pasirinkimas</td></tr> <tr><td>Storis</td><td>1.6mm</td><td>Industrijos standartas</td></tr> <tr><td>Vario storis</td><td>1 oz (35μm)</td><td>2 oz tik galios grandinėms</td></tr> <tr><td>Paviršiaus apdaila</td><td>Lead-Free HASL</td><td>Pigiausias, geras litavimui</td></tr> <tr><td>Litavimo kaukės spalva</td><td>Žalia</td><td>Pigiausia, greitesnis pristatymas</td></tr> <tr><td>Šilkografija</td><td>Balta</td><td>Geriausias kontrastas su žalia kauke</td></tr> <tr><td>Min. takelis/tarpas</td><td>6/6 mil (0.15mm)</td><td>Standartinis, pigiausias</td></tr> <tr><td>Min. vijos skersmuo</td><td>0.3mm</td><td>Standartinis mechaninis gręžimas</td></tr> </tbody> </table> <p><strong>Patarimas</strong>: Pradedantiesiems rekomenduojame nekeisti standartinių nustatymų, nebent turite konkrečią priežastį.</p> <h2>4 Žingsnis: Pasirinkite Gamintoją</h2> <h3>Ką Vertinti Renkantis Gamintoją?</h3> <table> <thead> <tr><th>Kriterijus</th><th>Kodėl Svarbu</th></tr> </thead> <tbody> <tr><td>Techniniai pajėgumai</td><td>Ar gali pagaminti jūsų specifikacijas?</td></tr> <tr><td>Kaina</td><td>Ar konkurencinga jūsų kiekiui?</td></tr> <tr><td>Pristatymo terminai</td><td>Ar atitinka jūsų laikotarpį?</td></tr> <tr><td><a href="/paslaugos/dfm-dfa-analize">DFM analizė</a></td><td>Ar siūlo nemokamą peržiūrą?</td></tr> <tr><td>Komunikacija</td><td>Ar kalba jūsų kalba?</td></tr> <tr><td>Kokybės sertifikatai</td><td>ISO 9001, IATF 16949, ISO 13485?</td></tr> <tr><td>Logistika</td><td>Muito procedūros, sandėliavimas</td></tr> </tbody> </table> <h3>PCB Lithuania Privalumai Pirmo Užsakymo Klientams</h3>

• Nemokama DFM analizė kiekvienam projektui
• Lietuviškai kalbanti techninė pagalba
• ES muito procedūrų valdymas – jums nereikia rūpintis
• <a href="/paslaugos/pcb-prototipai">Prototipų gamyba</a> nuo 3 dienų
• Nemokami pavyzdžiai pirmam užsakymui

<h2>5 Žingsnis: Užsakymo Procesas</h2> <blockquote style="border-left:4px solid #0f766e;background:#f0fdfa;padding:16px 20px;margin:24px 0;border-radius:0 12px 12px 0;"> <p><strong>Jei daugiasluoksnė plokštė artėja prie 8:1 aspect ratio arba turi kontroliuojamą impedanciją su ±10% tikslu, DFM turi prasidėti dar prieš Gerber eksportą, o ne po jo.</strong></p> <p><strong>Hommer Zhao, Founder & CEO, PCB Lithuania</strong></p> </blockquote> <h3>5.1 Registracija ir Failų Įkėlimas</h3>

1. <a href="/kontaktai">Susisiekite su mumis</a> arba naudokite užsakymo formą
2. Įkelkite ZIP archyvą su Gerber failais
3. Nurodykite specifikacijas (sluoksniai, storis, kiekis)

<h3>5.2 DFM Peržiūra</h3> <p>Mūsų inžinieriai peržiūri jūsų failus ir: - Patikrina failų pilnumą - Aptinka potencialias gamybos problemas - Pasiūlo optimizavimo galimybes - Pateikia ataskaitą per 24 valandas</p> <h3>5.3 Kainų Patvirtinimas</h3> <p>Gausite detalų kainų pasiūlymą su: - PCB gamybos kaina - Pristatymo kaina ir terminai - Kiekio nuolaidos (jei taikoma)</p> <h3>5.4 Gamyba</h3> <table> <thead> <tr><th>Etapas</th><th>Trukmė</th></tr> </thead> <tbody> <tr><td>Failų paruošimas</td><td>1 diena</td></tr> <tr><td>Gamyba</td><td>3-10 dienų (priklausomai nuo sudėtingumo)</td></tr> <tr><td>Kokybės tikrinimas</td><td>1 diena</td></tr> <tr><td>Pristatymas</td><td>3-7 dienos (DHL/FedEx)</td></tr> <tr><td>**Bendra trukmė**</td><td>**8-19 dienų**</td></tr> </tbody> </table> <h2>6 Žingsnis: Gavę Plokštes – Patikrinkite</h2> <h3>Vizualinė Inspekcija</h3>

1. Litavimo kaukė – ar tolygi, be burbuliukų ir nuošliaužų?
2. Šilkografija – ar aiškiai įskaitoma, ar nesutampa su padais?
3. Vario ekspozicija – ar nėra pažeistų takelių?
4. Plokštės kraštai – ar švariie, be aštrių kampų?
5. Skylės – ar švariai gręžtos, be užtakų?

<h3>Matmenų Patikra</h3>

• Patikrinkite bendrą plokštės dydį liniuote arba slankmačiu
• Patikrinkite tvirtinimo skylių pozicijas
• Patikrinkite, ar jungtys telpa į footprint'us

<h3>Elektrinis Testavimas</h3>

• Multimetru patikrinkite pagrindinių takelių tęstinumą
• Patikrinkite trumpuosius jungimus tarp maitinimo ir GND
• Jei turite, naudokite <a href="/paslaugos/flying-probe">flying probe testavimą</a> rimtesniems projektams

<blockquote> <p>"Pirmoji partija visada reikalauja kruopštaus tikrinimo. Net geriausias gamintojas gali padaryti klaidą. Investuokite 30 minučių į patikrinimą – tai gali sutaupyti savaites vėliau." – **Hommer Zhao**</p> </blockquote> <h2>10 Dažniausių Pirmojo Užsakymo Klaidų</h2>

1. Neatlikus DRC – eksportuojami Gerber failai su klaidomis
2. Nepatikrinti Gerber failų – gamintojas gauna ne tai, ką tikėjotės
3. Standartiniai takeliai galios grandinėms – per ploni, degs apkrovus
4. Pamirštos tvirtinimo skylės – plokštei nėra kur prisukti
5. Šilkografija ant padų – trukdo litavimui
6. Nėra plokštės versijos ir datos – nežinote, kuri plokštė kokia
7. Per mažas užsakymo kiekis – užsakykite 20% daugiau testavimui
8. Netikrinamas footprint'as – atspausdinkite 1:1 ir palyginkite su realiis komponentais
9. Ignoruojamas shipping kaina – gali viršyti plokštės kainą
10. Negautas DFM feedback – gamintojas gali pastebėti klaidas, kurių jūs nematote

<h2>BOM (Bill of Materials) Paruošimas Surinkimui</h2> <p>Jei užsakote ne tik PCB, bet ir <a href="/paslaugos/pcb-surinkimas">surinkimą</a>, reikės BOM failo:</p> <table> <thead> <tr><th>BOM Stulpelis</th><th>Pavyzdys</th><th>Paskirtis</th></tr> </thead> <tbody> <tr><td>Reference Designator</td><td>R1, R2, C1</td><td>Komponentas plokštėje</td></tr> <tr><td>Value</td><td>10kΩ, 100nF</td><td>Nominali vertė</td></tr> <tr><td>Package/Footprint</td><td>0402, 0603, SOT-23</td><td>Fizinis dydis</td></tr> <tr><td>Manufacturer Part #</td><td>RC0402FR-0710KL</td><td>Tikslus komponentas</td></tr> <tr><td>Manufacturer</td><td>Yageo, Murata</td><td>Gamintojas</td></tr> <tr><td>Quantity</td><td>2</td><td>Kiekis per plokštę</td></tr> <tr><td>Alternatyva</td><td>RC0402FR-0710KP</td><td>Patvirtintas pakaitalas</td></tr> </tbody> </table> <p><strong>Patarimas</strong>: Naudokite mūsų <a href="/irankiai/bom-skaiciuokle">BOM skaičiuoklę</a> komponentų kainų įvertinimui.</p> <h2>DUK (Dažnai Užduodami Klausimai)</h2> <h3>Kiek kainuoja 5 prototipinės PCB?</h3> 2 sluoksnių, 100x100mm PCB – nuo €25-50 už 5 vnt su standartiniu pristatymu. Naudokite mūsų <a href="/irankiai/pcb-kainos-skaiciuokle">kainos skaičiuoklę</a> tiksliam įvertinimui. <h3>Kas yra Gerber failai?</h3> Gerber failai – tai standartiniu formatu (RS-274X) eksportuoti PCB gamybos piešiniai. Kiekvienas sluoksnis (varis, kaukė, šilkografija) yra atskiras failas. <h3>Kokią programą naudoti PCB dizainui?</h3> Populiariausios: **KiCad** (nemokama, atviro kodo), **Altium Designer** (profesionali), **Eagle** (dažna pramonėje), **EasyEDA** (nemokama, online). <h3>Kiek laiko trunka PCB gamyba?</h3> Prototipai: 3-7 dienų gamyba + 3-7 dienų pristatymas = 6-14 dienų. Serijinė gamyba: 10-15 dienų + pristatymas. <h3>Ar galiu užsakyti tik 1 PCB?</h3> Dauguma gamintojų turi minimalų kiekį (dažniausiai 5 vnt). Tai dėl to, kad setup kaštai yra fiksuoti ir neapsimoka gaminti vieną vienetą. <h3>Ką daryti jei gautos plokštės turi defektų?</h3> Nufotografuokite defektą ir kreipkitės į gamintoją. Patikimi gamintojai, įskaitant <a href="/kontaktai">PCB Lithuania</a>, pergamins arba grąžins pinigus už brokuotas plokštes.

---

<p>*Pasiruošę pirmajam užsakymui? <a href="/kontaktai">Gaukite nemokamą DFM analizę ir kainų pasiūlymą per 24 valandas</a>. Mūsų inžinieriai padės kiekviename žingsnyje – nuo dizaino peržiūros iki pristatymo.*</p> <p><strong>Nuorodos</strong>: - <a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-2221 Generic Standard on Printed Board Design</a> - <a href="https://en.wikipedia.org/wiki/Gerber_format">Wikipedia: Gerber format</a> - KiCad – nemokama PCB dizaino programa</p> <blockquote style="border-left:4px solid #0f766e;background:#f0fdfa;padding:16px 20px;margin:24px 0;border-radius:0 12px 12px 0;"> <p><strong>Geras PCB sprendimas nėra tik pigi specifikacija: kai vario storis, medžiagos Dk ir paviršiaus apdaila valdoma pagal vieną procesinį langą, broko lygis serijoje būna žymiai stabilesnis.</strong></p> <p><strong>Hommer Zhao, Founder & CEO, PCB Lithuania</strong></p> </blockquote> <h2>FAQ</h2> <h3>Q: Kada projektui pakanka IPC Class 2, o kada verta projektuoti į Class 3?</h3> <p>Class 2 paprastai tinka daugumai pramoninių ir komercinių gaminių, o Class 3 pasirenkama, kai gedimo kaina labai didelė arba taikoma medicinos, aviacijos ar gynybos aplinka.</p> <h3>Q: Kokias PCB specifikacijas būtina pateikti prieš kainos pasiūlymą?</h3> <p>Minimalus rinkinys dažniausiai yra sluoksnių skaičius, storis, vario svoris, finished hole ar controlled impedance reikalavimai, paviršiaus apdaila ir tikslinis kiekis bent 1, 10 arba 100 vnt. lygiu.</p> <h3>Q: Kada būtina atlikti DFM peržiūrą prieš gamybą?</h3> <p>Jei plokštė turi 4 ar daugiau sluoksnių, BGA, mikrovia ar impedancijos kontrolę, DFM verta atlikti dar prieš pirmą užsakymą, nes tokie projektai greitai pasiekia IPC-2221 ir gamyklos capability ribas.</p> <h3>Q: Koks annular ring, takelio ar tolerancijų rezervas laikomas saugiu serijai?</h3> <p>Dažnas pradinis taškas yra apie 0,10 mm annular ring, 0,15 mm takelis/tarpas standartinei gamybai ir papildoma marža, jei projektas taikomas į 6-8 sluoksnius ar Class 3.</p> <h3>Q: Kaip pasirinkti tinkamą paviršiaus apdailą?</h3> <p>HASL dažnai tinka bendrinei elektronikai, ENIG pasirenkamas smulkiam žingsniui ir BGA, o OSP ekonomiškas greitam SMT procesui, tačiau kiekviena apdaila turi skirtingą sandėliavimo ir planariškumo langą.</p> <h3>Q: Kiek prototipų verta užsakyti prieš serijinę gamybą?</h3> <p>Praktikoje dažnai užsakomi 5-10 prototipų elektrinei ir mechaninei validacijai, o po jų sekanti maža 20-50 vnt. partija padeda patikrinti realų gamybos stabilumą.</p>
