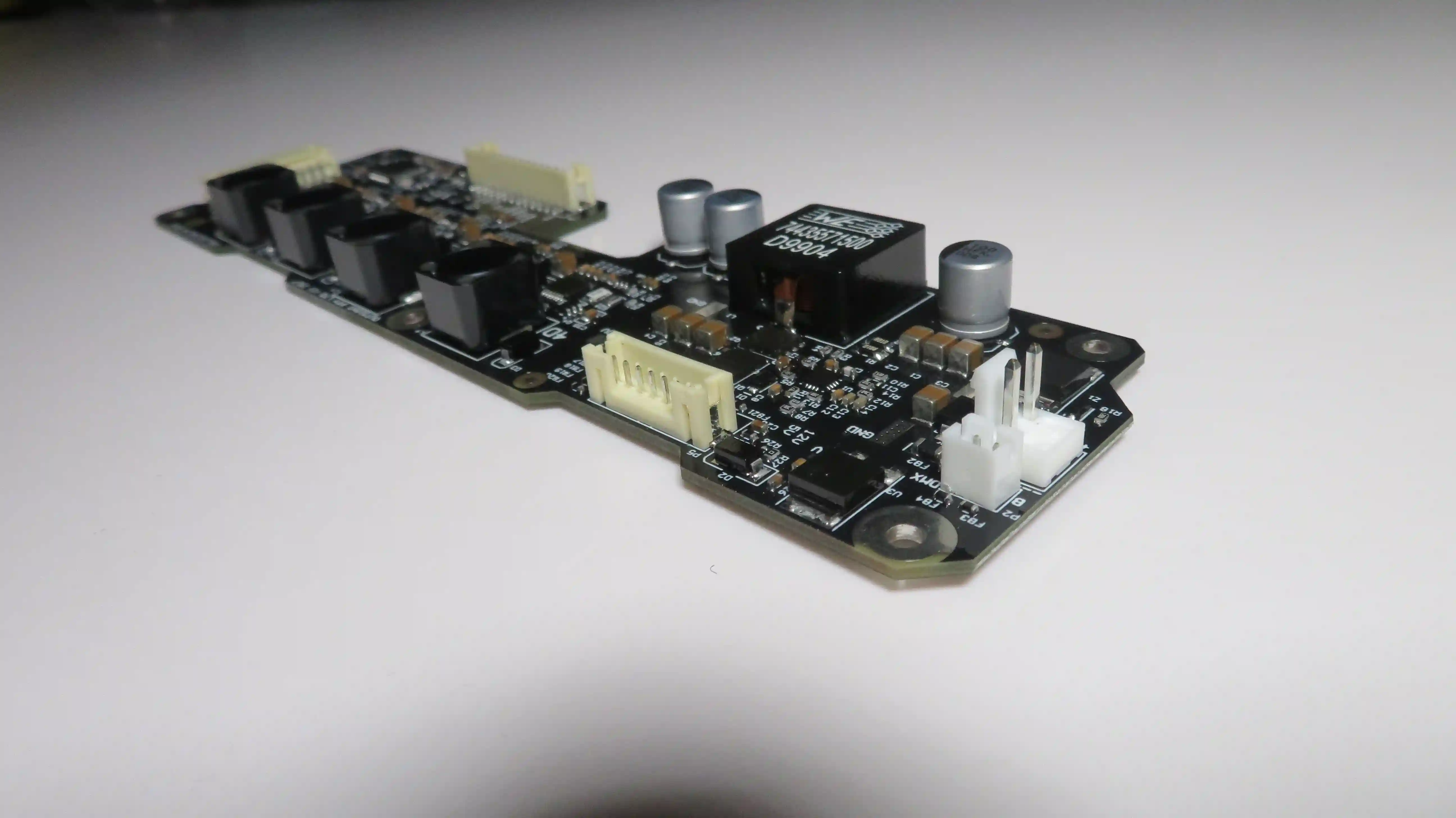

PCB Potting vs Konformalinė Danga Box Build Mazgams

Kodėl šis sprendimas turi būti priimtas prieš korpuso užšaldymą

Potting ir konformalinė danga dažnai aptariami per vėlai, kai PCB surinkimas jau patvirtintas, korpusas nupirktas, o laidų išėjimo geometrija nebepakeičiama be naujo įrankio. Tada apsauga nuo drėgmės, vibracijos, kondensato ir kabelio tempimo tampa gamybos gelbėjimo pratimu, o ne kontroliuojamu projektavimo sprendimu.

Šis straipsnis skirtas elektronikos inžinieriui, pirkimo vadovui arba NPI komandai, kuri jau turi veikiantį prototipą ir renkasi serijinį box build procesą. Skaitytojas dažniausiai nėra tyrimų fazėje. Jis turi spręsti, ar lieti visą mazgą epoksidu, dengti plokštę konformaline danga, apsaugoti tik kabelio išėjimą, ar pakeisti mechaniką prieš pirmą 200-500 vnt. partiją.

Mano rolė šiame vertinime yra gamyklinė: daugiau nei 15 metų dirbame su PCB, kabelių, elektromechaninio surinkimo ir sandarinimo projektais, kuriuose gedimai atsiranda ne laboratorijoje, o po transportavimo, vibracijos, plovimo, kondensato ar neteisingo kabelio tempimo testo.

Potting nėra universali apsauga. Jeigu 2 ml epoksido užlieja neteisingą jungtį, remontas tampa beveik neįmanomas, o defektas kainuoja ne litavimo minutę, bet visą elektronikos mazgą.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kas yra PCB potting

PCB potting reiškia, kad elektronikos mazgas arba jo dalis užliejama epoksidine, poliuretanine arba silikonine mase. Po sukietėjimo medžiaga tampa mechanine ir aplinkos apsauga. Ji gali mažinti vibracijos apkrovą komponentams, izoliuoti aukštos įtampos zonas, apsaugoti nuo drėgmės ir sutvirtinti laidų išėjimą iš korpuso.

Potting ypač naudingas lauko jutikliams, maitinimo moduliams, EV įkrovimo pagalbinei elektronikai, pramoniniams valdikliams, LED driveriams, aukštos įtampos moduliams ir mažiems mazgams, kuriuose remontas lauke neplanuojamas. Jei produktas bus atidaromas, kalibruojamas arba remontuojamas, pilnas užliejimas dažnai tampa blogu pasirinkimu.

Medžiagos pasirinkimas turi būti techninis. Epoksidas duoda kietą apsaugą ir gerą cheminį atsparumą, bet gali sukelti stresą BGA, keramikiniams kondensatoriams arba ploniems FR-4 mazgams. Poliuretanas dažnai geriau sugeria vibraciją ir termines deformacijas. Silikonas tinka platesniam temperatūros langui, bet brangesnis ir kartais sudėtingesnis sukibimo kontrolei.

Kas yra konformalinė danga

Konformalinė danga yra plonas apsauginis sluoksnis ant PCB paviršiaus. Tipinis storis yra apie 25-125 µm, priklausomai nuo medžiagos ir proceso. Danga apsaugo nuo drėgmės, dulkių, joninės taršos ir lengvo cheminio poveikio, bet ji nėra konstrukcinis užpildas ir nelaiko kabelio mechaninės apkrovos.

Konformalinė danga gerai tinka, kai reikia išlaikyti remontuojamumą, sumažinti svorį, išvengti didelio šiluminio pasipriešinimo ir apsaugoti plokštę nuo kondensato. Ji dažnai naudojama pramoninėje automatikoje, medicinos pagalbinėje elektronikoje, telekomunikacijų moduliuose ir transporto elektronikoje, kai korpusas jau suteikia pirminę mechaninę apsaugą.

Standartų kalba čia padeda atskirti nuomonę nuo priėmimo kriterijų. IPC-J-STD-001 apibrėžia litavimo ir elektronikos surinkimo proceso discipliną, IPC-A-610 padeda vertinti elektroninių surinkimų priimtinumą, o IPC-CC-830 dažnai naudojamas konformalinių dangų kvalifikavimui. Viešą IPC kontekstą galima tikrinti per IPC organizacijos aprašą. Kai gaminyje yra kabelių ir užspaudžiamų kontaktų, šalia PCB standartų reikia įtraukti ir IPC-A-620 logiką laidų pynių priėmimui. Aukštos įtampos arba izoliacijos projektuose dažnai atsiranda UL-758 laidų ir izoliacijos kontekstas; viešą organizacijos informaciją galima rasti per UL aprašą.

Sprendimo lentelė: potting, danga ar hibridas

Lentelė rodo praktinę kryptį: pilnas potting vertas tada, kai mechaninė ir aplinkos rizika viršija remonto, svorio ir šilumos kainą. Jei rizika yra paviršinė drėgmė arba joninė tarša, danga dažnai duoda pakankamą apsaugą su mažesniu proceso pavojumi.

Gamyklinis scenarijus: 360 lauko jutiklių partija

2026 m. Q1 vertinome 360 vnt. lauko jutiklių partiją su 4 sluoksnių FR-4 PCB, M12 kabelio išėjimu ir 24 V maitinimu. Kliento pirmas pageidavimas buvo pilnai užlieti korpusą epoksidu, nes ankstesnė prototipų serija turėjo 14 grąžinimų po kondensato testo. Prototipų analizė parodė kitą vaizdą: 9 iš 14 gedimų buvo ne per PCB paviršių, o per kabelio išėjimo zoną, kur 28-32 N tempimo metu mikrojuda litavimo taškai.

Padarėme 24 vnt. pilotą su trimis variantais. A grupė gavo pilną epoksidinį potting, B grupė gavo 80 µm akrilinę konformalinę dangą, C grupė gavo tą pačią dangą ir lokalų poliuretano užliejimą 30 mm kabelio išėjimo zonoje. Po 48 val. drėgmės ciklo prie 40 °C ir 95% RH B grupėje atsirado 2 izoliacijos varžos kritimai žemiau 100 MΩ. A grupė praėjo, bet dviejuose vienetuose po -20 °C iki +70 °C ciklo matėme keraminio kondensatoriaus įtrūkimo riziką dėl kietos masės. C grupė praėjo drėgmės, 35 N kabelio tempimo ir 20 terminio ciklo bandymus be elektrinių nukrypimų.

Galutinis sprendimas buvo ne pilnas užliejimas, o hibridas: konformalinė danga PCB paviršiui, lokali poliuretano masė kabelio išėjimui, atskiras maskavimo brėžinys jungčiai ir 100% svorio patikra su ±0.35 g riba. Tai sutrumpino kietėjimo laiką nuo 24 val. iki 6 val. ir paliko prieigą programavimo kontaktams iki galutinio sandarinimo.

Kai defektas prasideda nuo kabelio judėjimo, pilnas PCB užliejimas gali tik paslėpti problemą. Pirmiausia reikia matuoti tempimo jėgą, judėjimo zoną ir izoliacijos varžą po ciklų.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Ką įtraukti į DFM ir RFQ paketą

Geras RFQ potting arba dangos projektui turi turėti daugiau nei Gerber ir BOM. Reikia korpuso 3D modelio, kabelio išėjimo brėžinio, dangos arba užliejimo zonų, draudžiamų zonų, jungčių maskavimo, programavimo kontaktų prieigos, numatytos aplinkos, temperatūros ribų, IP tikslo ir remonto strategijos.

DFM/DFA analizėje prašykite tiekėjo atsakyti skaičiais. Kokio storio bus danga? Kiek gramų masės bus pilama? Kokia kietėjimo trukmė prie 23 °C? Koks priėmimo metodas: svoris, aukštis, vizualinė patikra, UV žymeklis, izoliacijos varža, hipot testas? Jei atsakymas yra tik "galime padengti", procesas dar neaprašytas.

Jei mazge yra laidų pynės, kabelio mechanika turi būti tikrinama pagal tą pačią gamybos logiką kaip PCB. IPC-A-620 padeda apibrėžti užspaudimo, izoliacijos, laidų fiksavimo ir priėmimo ribas. IPC-J-STD-001 ir IPC-A-610 lieka PCB litavimo bei surinkimo pagrindu. Kai produktas keliauja į automobilių elektroniką, tiekėjo pokyčių kontrolę verta sieti su IATF 16949: medžiagos keitimas, maišymo santykis, kietėjimo režimas ir alternatyvus tiekėjas negali keistis be patvirtinimo.

Testavimo planas prieš seriją

Pirmoje partijoje netikrinkite tik ar medžiaga gražiai atrodo. Reikia patikrinti, ar ji tikrai sumažina konkrečią gedimo riziką. Minimalus planas sandariam box build mazgui: vizualinė patikra po UV, masės arba dangos storio kontrolė, izoliacijos varžos testas, kabelio tempimo bandymas, 10-20 terminio ciklo pakartojimų ir funkcinis testas po aplinkos bandymo.

ICT/FCT testavimas turi būti suderintas su proceso seka. Jei potting uždengia testavimo taškus, 100% elektrinis testas turi vykti prieš užliejimą, o po užliejimo reikia bent funkcinio ir izoliacijos patikrinimo. Jei konformalinė danga dengia programavimo kontaktus, reikia maskavimo arba atskiro programavimo etapo prieš dangą.

Sandarinimo proceso kontrolė prasideda nuo svorio ir laiko. 0.5 g masės skirtumas mažame jutiklyje gali reikšti neužpildytą kabelio zoną arba užlietą jungtį, kurios niekas nebegalės patikrinti vizualiai.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Dažnos klaidos

Pirma klaida yra pilti masę ant nešvarios arba flux likučiais užterštos PCB. Jei paviršius turi joninės taršos, užliejimas gali užrakinti problemą viduje. Prieš potting verta įvertinti plovimą, džiovinimą ir švaros patikrą, ypač kai naudotas aktyvus fliusas arba rankinis litavimas.

Antra klaida yra neužmaskuoti jungčių, mygtukų, testavimo taškų, ventiliacijos membranų ir reguliuojamų komponentų. Maskavimo brėžinys turi būti gamybinis dokumentas, ne operatoriaus atmintis. Trečia klaida yra pamiršti šilumą: kai kurie DC/DC moduliai arba LED driveriai po užliejimo pakyla 8-15 °C daugiau nei atvirame ore, jei nėra šiluminio kelio į korpusą.

Ketvirta klaida yra vertinti tik IP klasę. IP testas parodo vandens patekimą konkrečiomis sąlygomis, bet neparodo, kaip medžiaga elgsis po 6 mėn. vibracijos, kabelio lenkimo arba temperatūros ciklų. Penkta klaida yra keisti potting medžiagą be naujo bandymo. Net dvi poliuretano masės gali skirtis kietumu, sukibimu, susitraukimu ir kietėjimo laiku.

Pirkimo sprendimo kriterijai

Prieš patvirtindami tiekėją, paprašykite 6 įrodymų: medžiagos techninio lapo, saugos duomenų lapo, maišymo ir kietėjimo instrukcijos, pirmos partijos svorio duomenų, maskavimo brėžinio ir bandymo ataskaitos po aplinkos ciklo. Jei gaminys turi aukštą įtampą, pridėkite hipot arba izoliacijos varžos ribas. Jei gaminys turi kabelio išėjimą, pridėkite tempimo jėgą ir lenkimo ciklų skaičių.

Geriausias sprendimas dažnai būna ne viena medžiaga, o proceso architektūra. PCB gali turėti konformalinę dangą, sunkūs komponentai gali būti sutvirtinti staking metodu, kabelio išėjimas gali būti lokaliai užlietas, o korpusas gali turėti mechaninį strain relief. Toks sprendimas atrodo sudėtingesnis RFQ etape, bet serijoje jis mažina remonto ir pilno mazgo nurašymo riziką.

Nuorodos

1. IPC elektronikos standartų organizacija: https://en.wikipedia.org/wiki/IPC_(electronics)
2. UL saugos organizacijos kontekstas: https://en.wikipedia.org/wiki/UL_(safety_organization)
3. IATF 16949 kokybės vadybos standartas: https://en.wikipedia.org/wiki/IATF_16949
4. Printed circuit board technologijos kontekstas: https://en.wikipedia.org/wiki/Printed_circuit_board

FAQ

Ar PCB potting yra patikimesnis už konformalinę dangą?

Ne visada. Potting geriau saugo nuo mechaninės apkrovos ir vandens patekimo, bet 25-125 µm konformalinė danga dažnai pakanka kondensato ir joninės taršos rizikai. Jei mazgas turi būti remontuojamas, danga paprastai yra mažesnės rizikos pasirinkimas.

Kokius standartus nurodyti RFQ dokumentuose?

PCB litavimo ir surinkimo daliai nurodykite IPC-J-STD-001 ir IPC-A-610, kabelių bei užspaudimų daliai IPC-A-620, o konformalinių dangų kvalifikavimui IPC-CC-830. Aukštos įtampos laidams verta pridėti UL-758 kontekstą ir konkrečias izoliacijos varžos arba hipot ribas.

Kiek potting medžiagos reikia mažam elektronikos moduliui?

Tai priklauso nuo korpuso tūrio, bet mažiems jutikliams dažnai kalbama apie 5-40 g masės. Pirmoje partijoje verta matuoti kiekvieną vienetą ir laikyti ribą, pavyzdžiui ±0.3-0.5 g, nes svorio nuokrypis greitai parodo neužpildytą zoną arba perpylimą.

Ar galima dengti konformaline danga jungtis ir testavimo taškus?

Dažniausiai ne. Jungtys, programavimo kontaktai, testavimo taškai, mygtukai ir reguliuojami elementai turi būti maskuojami. Maskavimo brėžinys turi nurodyti bent 1-2 mm apsaugos zoną aplink kontaktus, priklausomai nuo dangos metodo.

Kada rinktis hibridinį potting ir dangos sprendimą?

Hibridas tinka, kai PCB reikia apsaugoti nuo drėgmės, o kabelio išėjimui reikia mechaninio fiksavimo. Praktikoje tai reiškia konformalinę dangą ant plokštės ir 20-35 mm lokalų poliuretano arba silikono užliejimą ties laidų išėjimu.

Ką testuoti po užliejimo?

Po potting arba dangos verta atlikti vizualinę patikrą, svorio arba storio kontrolę, funkcinį testą, izoliacijos varžos testą ir bent 10-20 terminio ciklo pakartojimų NPI etape. Kabelio išėjimui pridėkite tempimo bandymą, pavyzdžiui 30-50 N pagal produkto dydį.
